Ltspice 导入第三方器件模型操作方法

1、下载第三方spice模型:从官网搜索所需器件的模型,下载文件即可,

LTspice 的库文件多数是.sub、.lib 和.mod 文件,所以从第三方半导体厂商下载的库文件也基本是这 3 种扩展名的文件;

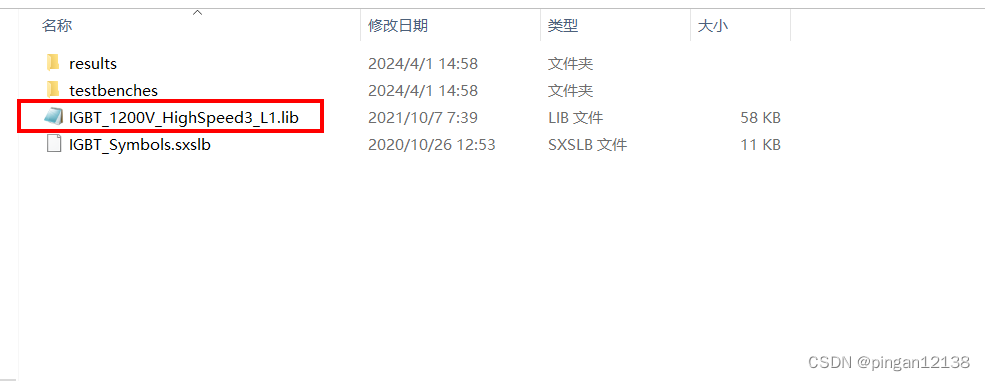

例如:本次仿真器件模型

2、存储.lib 文件或.sub 文件

将下载的.lib 或者.sub 库文件存放在 Documents\LTSpiceXVII\lib\sub 下,由于上述目录已经有 LTspice 自带的元件库,如果为了区分,也可以在上述目录下建立文件夹;

可以自己新建一个文件,专门用来放第三方文件。

例如:D:\App\lt-spice2\Third-model

3、将库文件与元件原理图符号相关联

库文件只是定义了元件的特征参数,而放置在原理图中的都是一个个的符号,所以要先给库文件关联一个符号,这一步可以有 2 种方法实现。

1. 使用现有的元件符号:

打开软件界面,在这里添加现有的原件符号,选好器件后进行具体信息更改。

2. 自动生成符号文件

在 LTspice 软件中打开 2 中目录下的库文件(即是你的目标器件),将鼠标移到.mode 或者.subckt 一行,右键单击,在弹出的菜单中选择创建符号,即可自动创建一个元件符号,符号的端口名称是根据网表中.mode 或者.subckt 行中的节点名称自动生成的,可以根据需要相应的修改符号,生成文件就是器件的原理图,是.asy文件,记得文件的保存位置,后面把该原理图文件目录/库文件目录都加在Lt-spice软件的器件库里面;

自动生成的原理图文件会自动保存在以下文件夹中(这个要看你自己文件夹放在了哪里)。

例如:C:\Users\username\Documents\LTspiceXVII\lib\sym\AutoGenerated

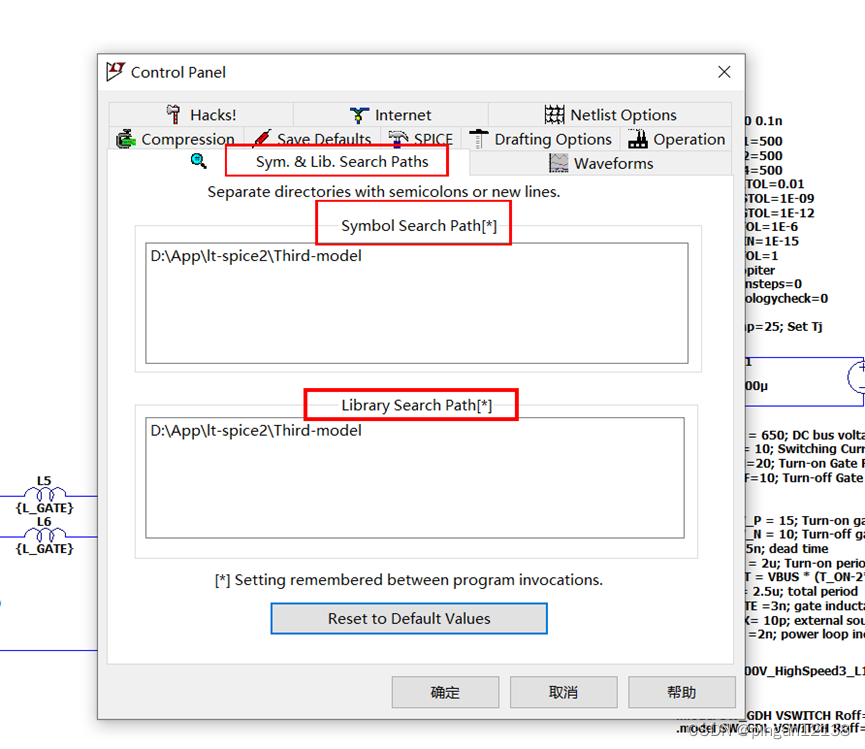

通过下图的操作,把器件所在目录添加到仿真软件中

4、添加新导入三方模型,进行仿真
