Ltspice导入模型指导手册

Ltspice导入模型指导手册

作者PNJie
日期：2024年8月26日

纯知识分享，转载请注明出处，谢谢！！！

Ltspice导入第三方模型可能会遇到各种问题，笔者在此罗列自己使用时导入第三方模型遇到过的问题和踩过的坑，分别以infineon、Rohm、Cree各家器件模型为例，希望对遇到相似问题的同学有所帮助。

wolfspeed模型:

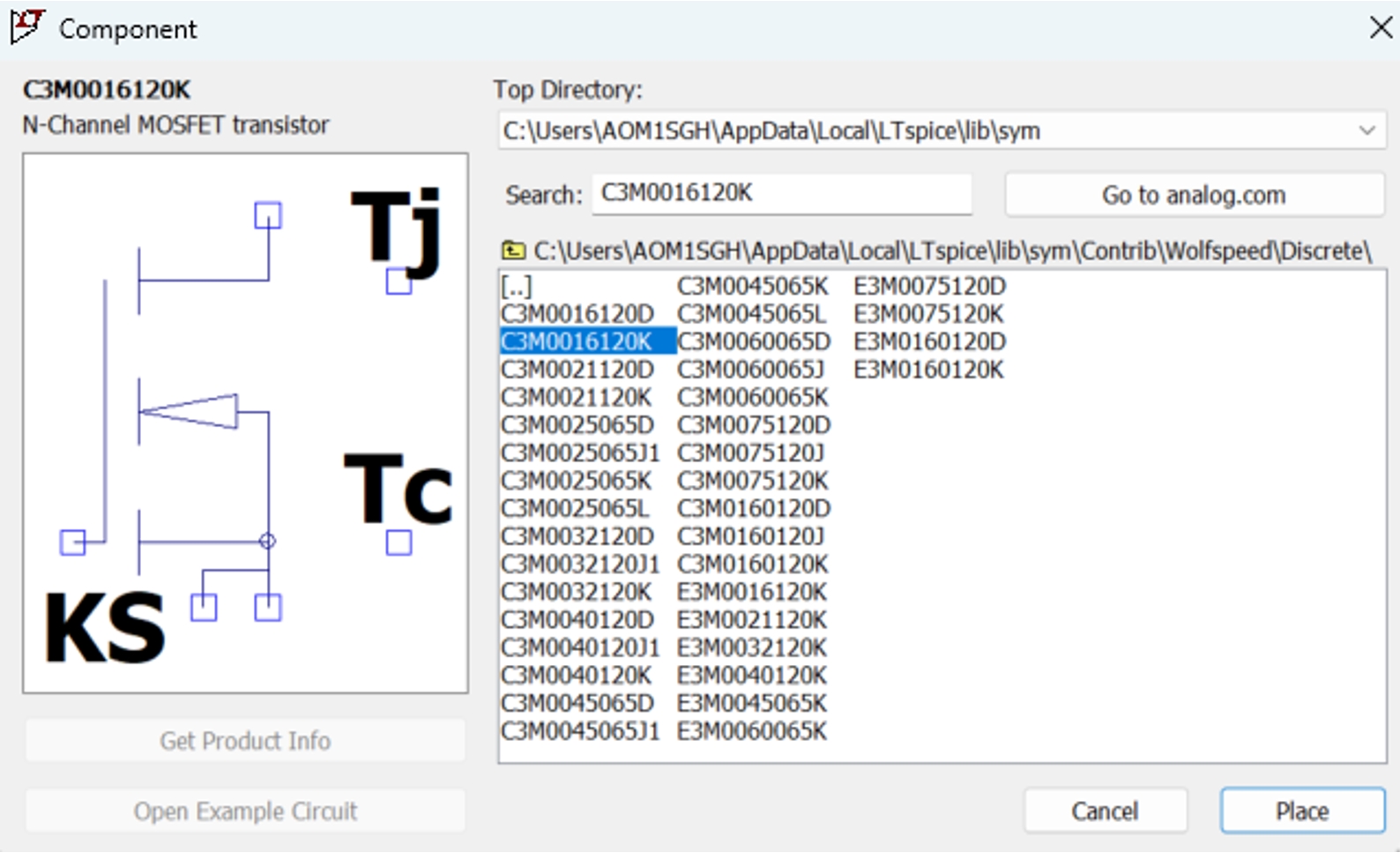

Ltspice包含了cree几乎所有的sipce模型，在edit-component-[contrib]-[wolfspeed]中即可找到，直接拖入原理图即可使用，包含了裸die/单管/半桥模块/全桥模块

上图以ltspice自带的单管spice model为例。

cree官网下载

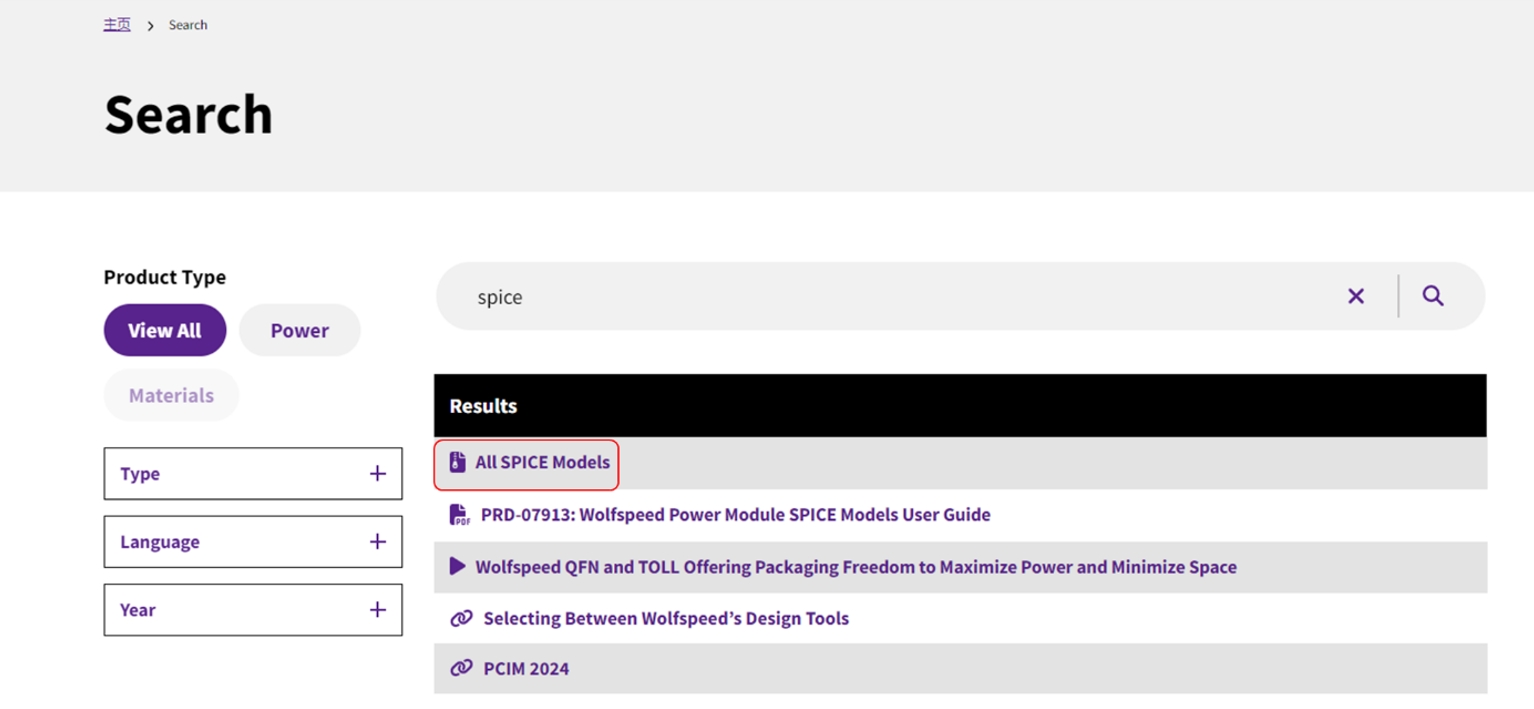

进入wolfspeed官网，搜索spice，也可以下载到所有的cree mosfet model以及spice symbol（建议，下载后续可能有用），同时官网下载的文件包括了很多例程，如模块半桥的双脉冲测试，对新手十分友好。

https://www.wolfspeed.com/tools-and-support/power/ltspice-and-plecs-models/

下载的模型如何使用？

• 参考官方使用手册将所有model添加到ltspice的检索路径中，官方手册即spice model下方的pdf文件

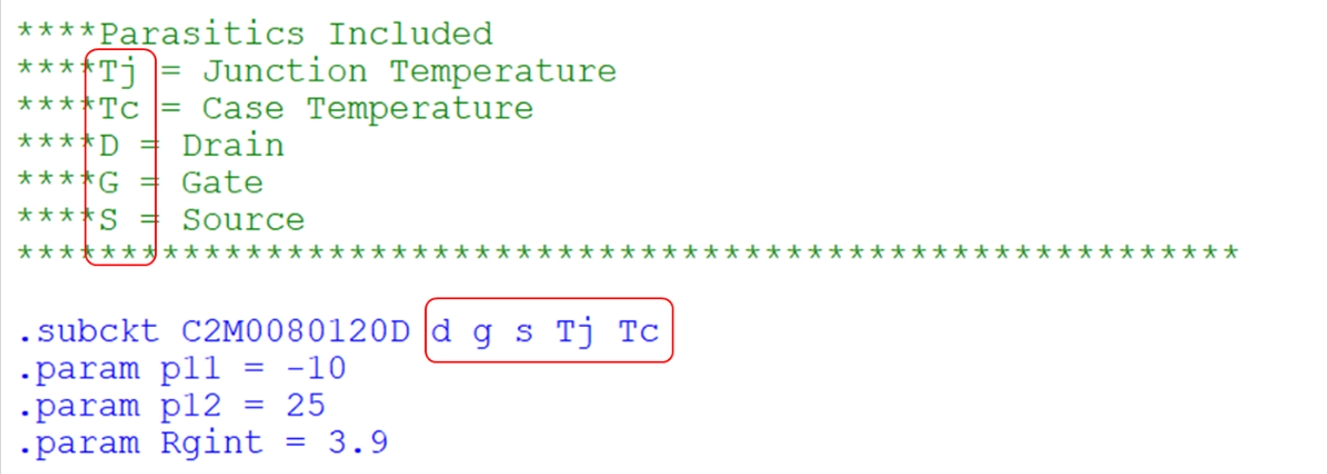

• 在下载的文件中找到自己想要的模型spice model，以单管C2M008120D为例，用ltspice打开C2M008120D.lib文件，可以观察到该电路模型是3脚（d,g,s）封装+Tj和Tc一共五个pin

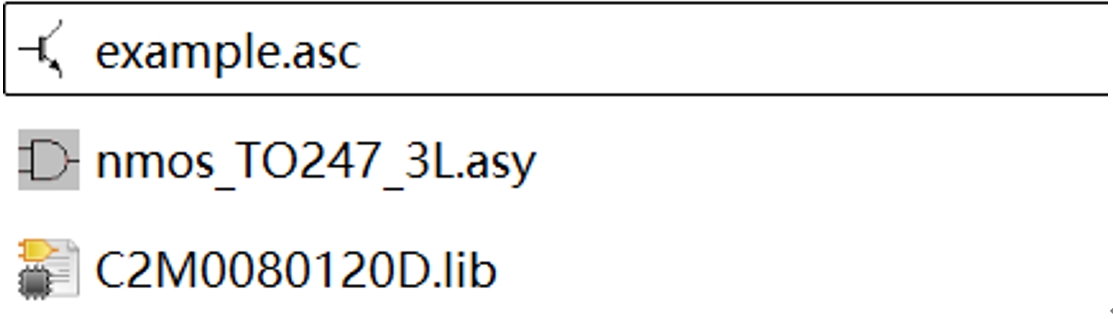

三脚封装对应ltspice symbol下的nmos_TO247_3L.asy，将这两个文件复制到仿真原理图目录下：

• 在仿真原理图中添加nmos_TO247_3L.asy:

Edit-component-右上角top directory切换到仿真原理图所在路径-选中-place

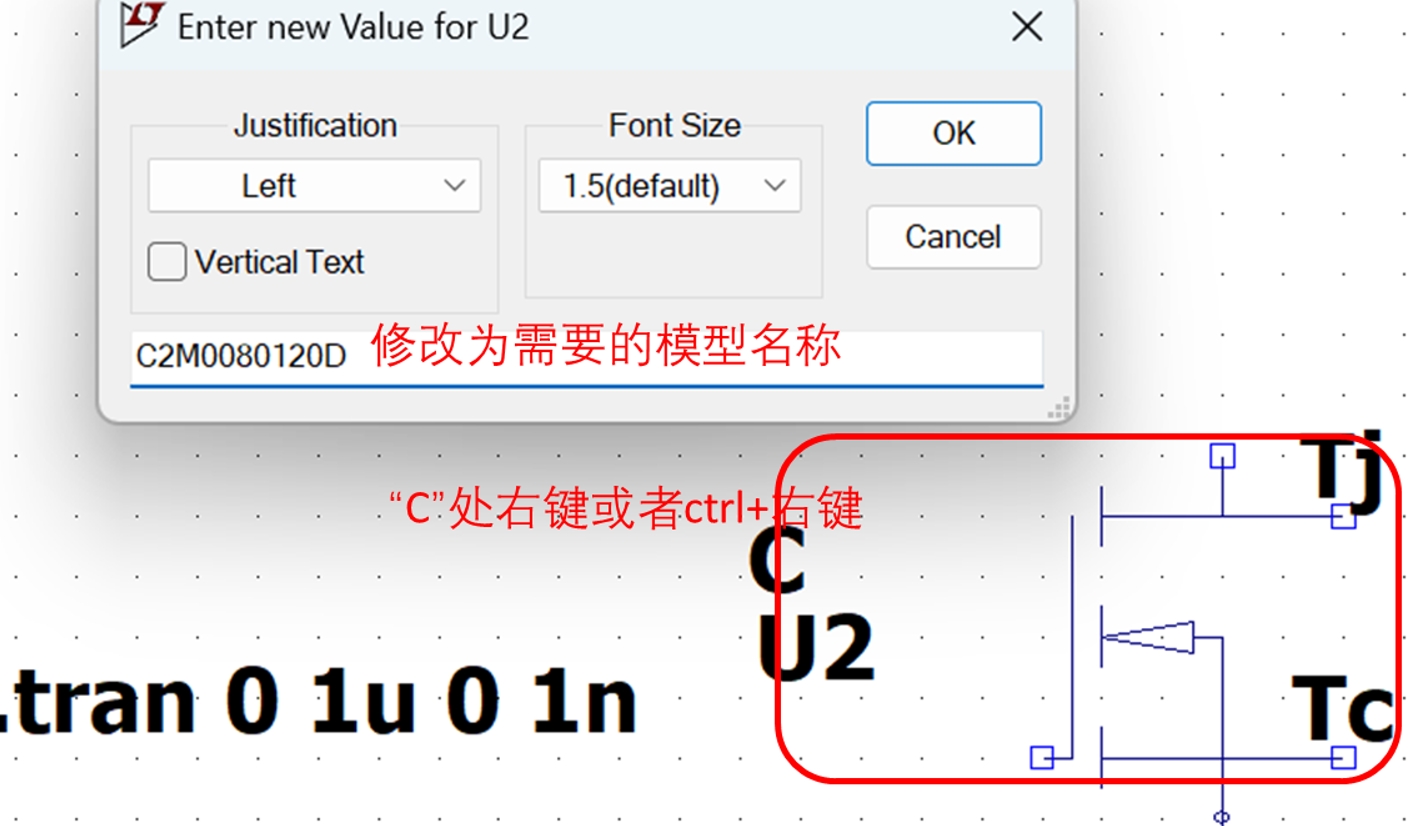

• 右键放置好的符号，将value修改为：C2M0080120D，此处修改的名字一定要和lib中.subket后面的名字相同，相当于调用.lib中的名称为“C2M0080120D”的子电路。

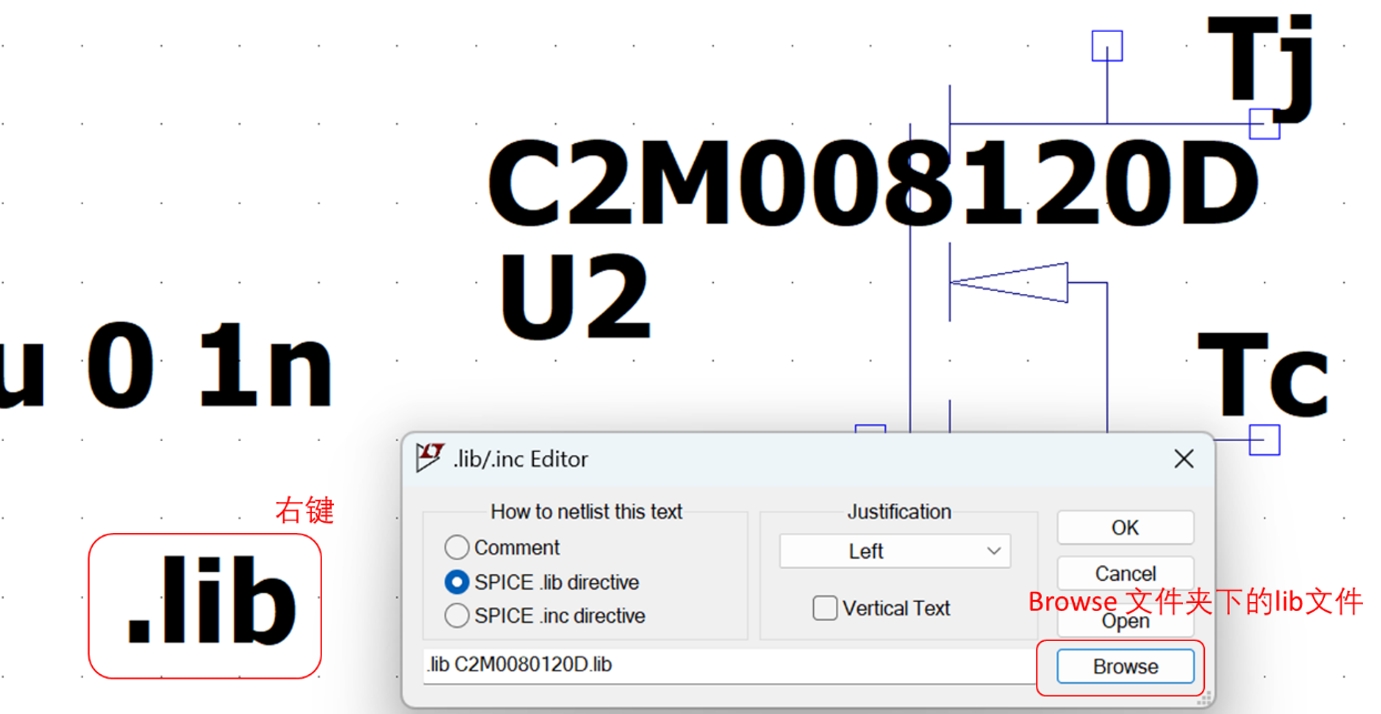

• 使用.lib命令将lib库包含到仿真文件中： 声明库地址：（英文状态下通过”.”唤起spice命令输入，或者通过edit-.spice directive）,将.lib放置到原理图中，右键.lib-browse，选中目标地址中的lib文件

导入符号和声明库之后文件导入即成功，可以尝试运行，没有报错。

Infineon模型- imlt65r020m2h的导入

在英飞凌官网可以下载到官方提供的spice模型：

https://www.infineon.com/cms/cn/product/power/mosfet/silicon-carbide/discretes/imlt65r020m2h/

下载后解压得到.lib文件，英飞凌在官方应用手册： Introduction to infineon’s simulation model power MOSFETs 说到：.lib文件适用于SiMetrix™ LT-Spice Multisim此类仿真器。

用Ltspcie打开此lib文件：

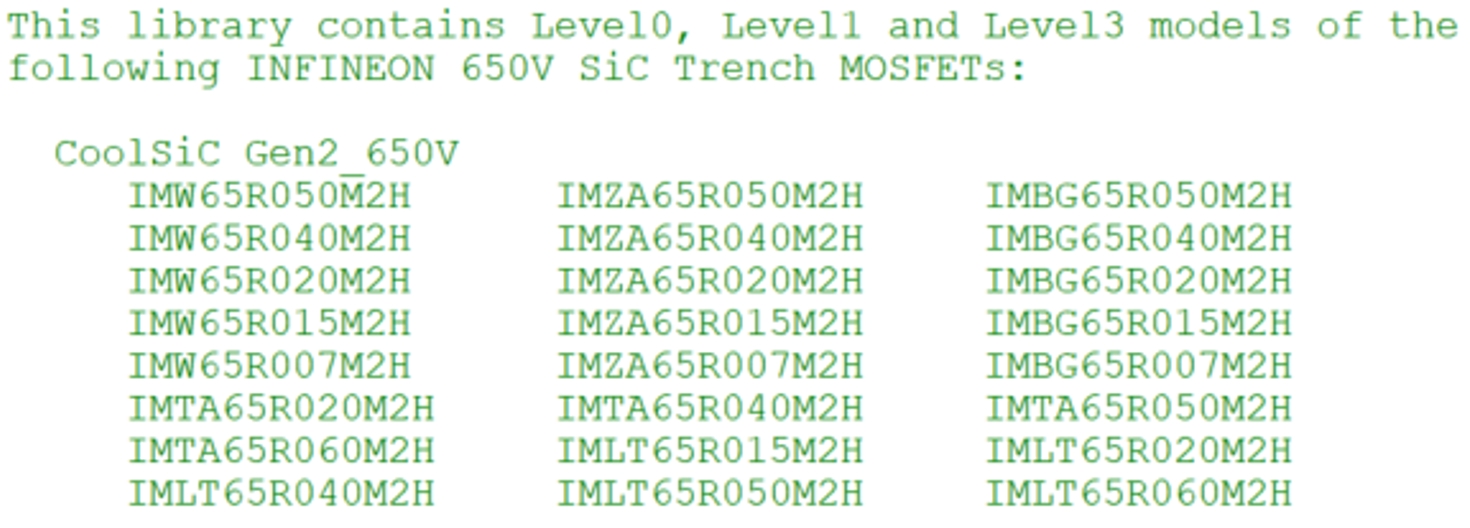

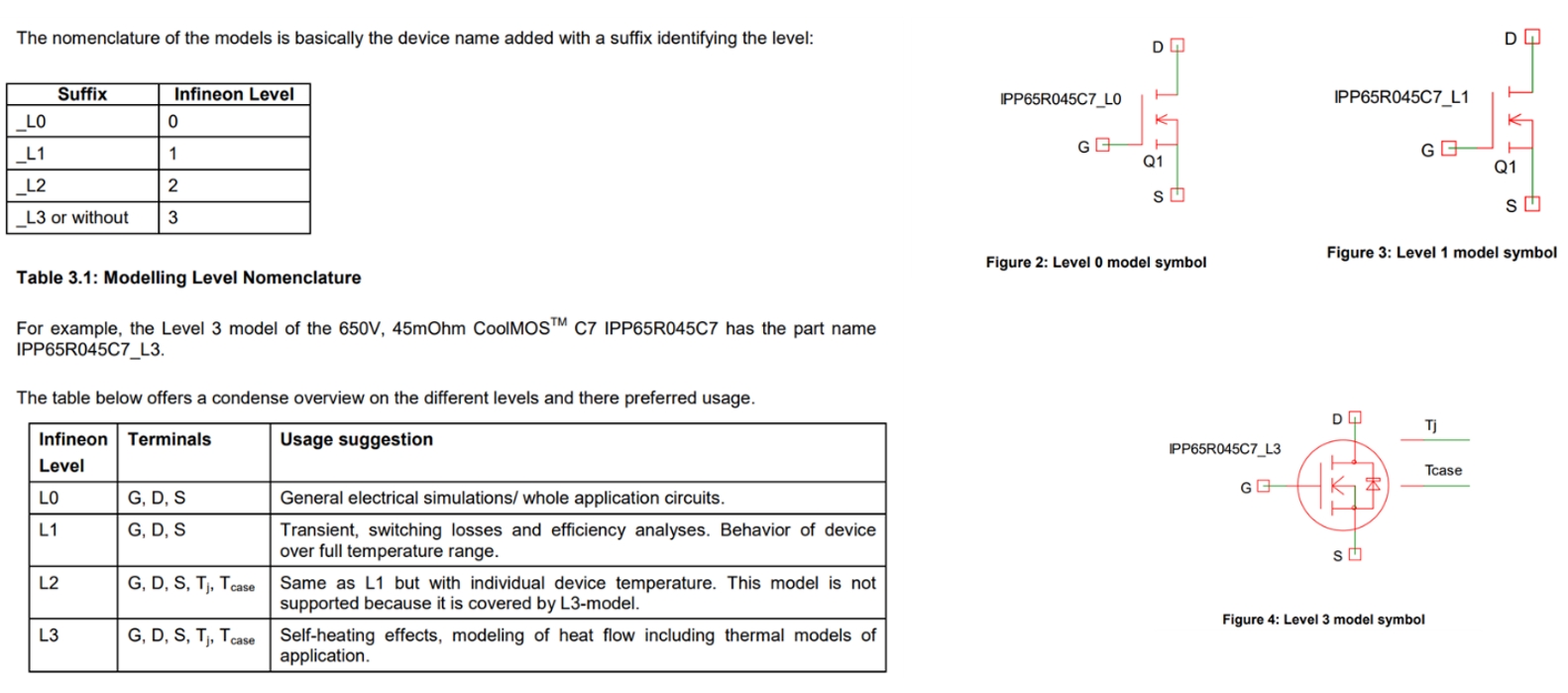

此lib包含了如下需要的所有器件的spice模型，模型等级从Level1 到Level3，英飞凌在官方手册中对不同level的模型解释如下：

可以总结为：

· Level0 仿真速度最快，模型最简单

· Level1加入了温度变量，但假定器件温度不变，温度为常量

· Level2加入了动态温度变量，可以进行变温仿真

· Level3在2的基础上加入了电热耦合，仿真更精确

通常不会使用Ltspice进行热仿真，因此此处我们选择L0或L1

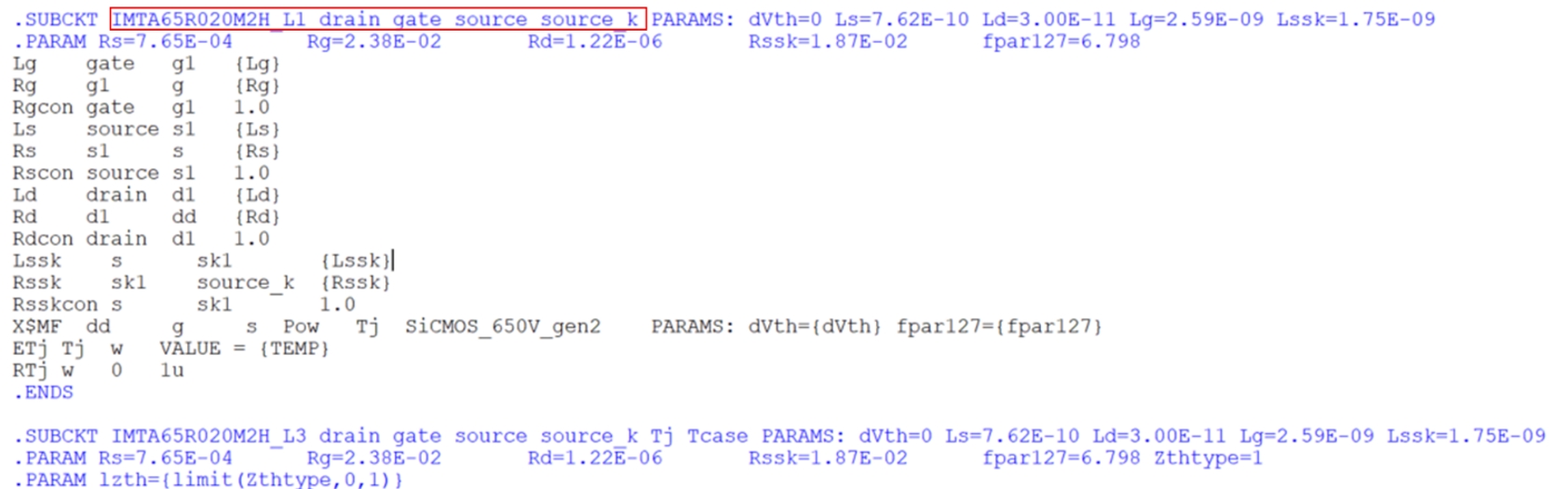

下拉找到需要的模型子电路（.subket是子电路的命令语句）：

可以看到子电路是Level 1电路，同时有四个脚：drain(D) gate(G) source(S) source_k(KS)，导入方法：

方法一（推荐：推荐的原因是原理图看起来好看）：

• 将lib文件放到仿真电路文件下

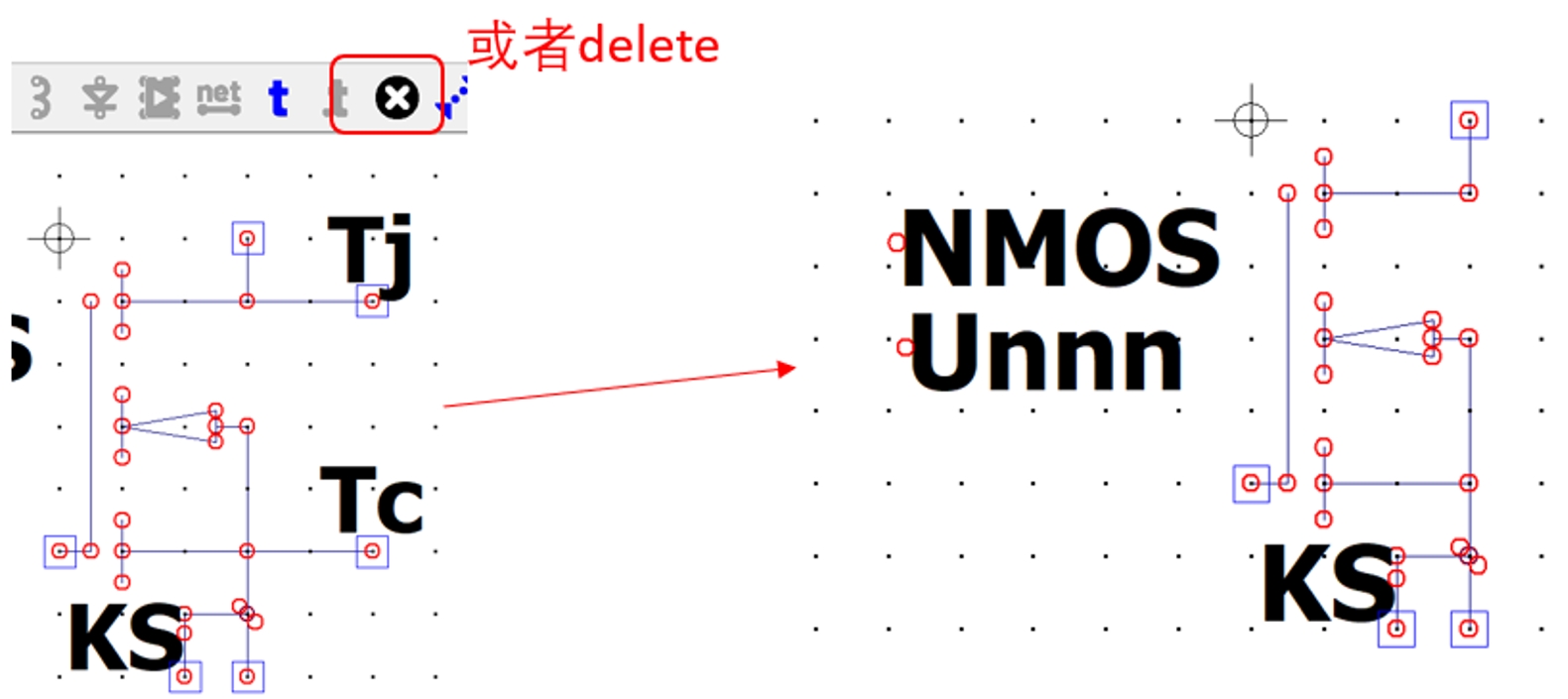

• 找到同样是四脚封装的mosfet电路图，可以是其他公司提供的封装图，也可以自己画，我一般喜欢在把wolfspeed的4+2脚封装（前文提到的cree nmos_TO247_4L）删除掉Tj和Tc用作英飞凌spice model的符号，具体操作：找到前文下载的“nmos_TO247_4L”，双击打开，删除Tj和Tc，另存为（自行命名即可）。效果如下：

• 与前文相同，将保存好的符号asy文件和lib文件复制到仿真文件目录下，在仿真文件中拖入符号文件，右键重命名为：IMTA65R020M2H_L1；

• 同样声明库文件，通过.lib指令进行声明

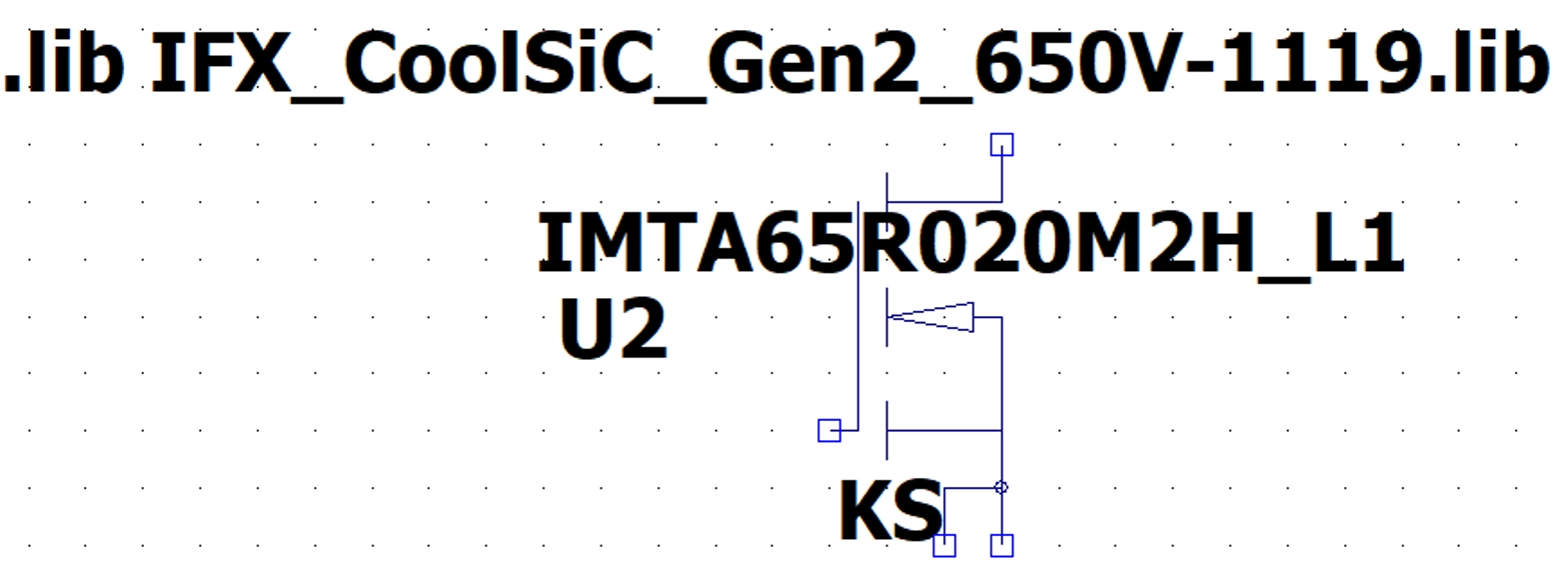

结果预览：

运行仿真，未报错，导入成功。

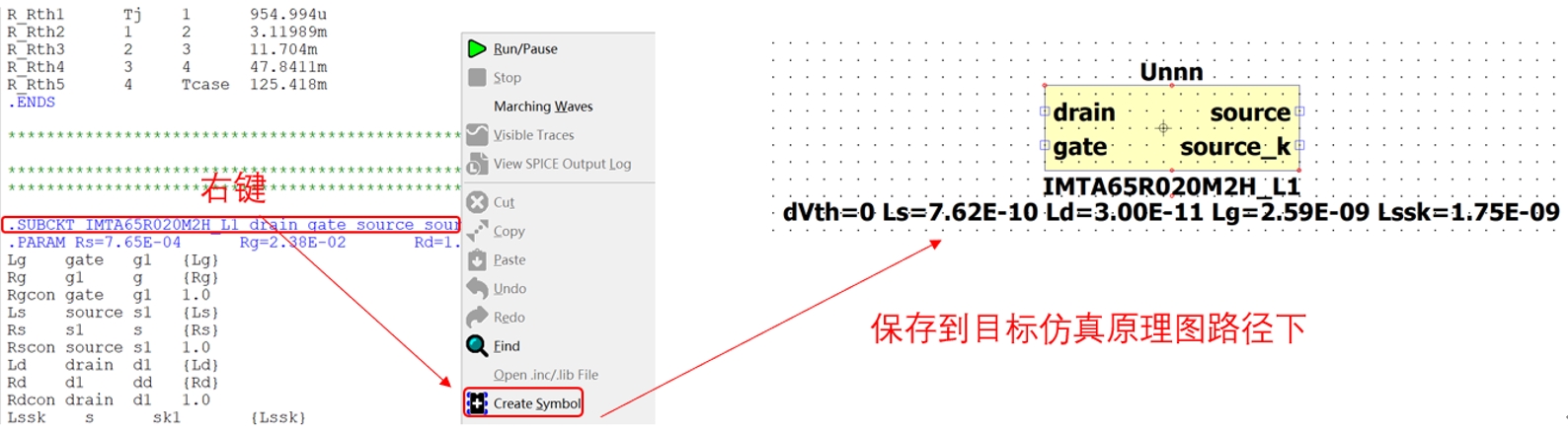

方法2：通过Ltspice直接生成符号

用Ltspice打开从英飞凌官方下载的lib文件，找到需要的.subket子电路，

这样生成的电路符号与前文修改得到的4pin符号完全等效，可以直接使用，就是丑了点儿。

important：此方法生成符号需要所有的文件路径都为英文，否则导入符号后Ltspice将无法识别

rohm的spice模型导入-以SCT3060AR为例

从官网下载spice模型：

https://www.rohm.com/products/sic-power-devices/sic-mosfet/sct3060ar-product

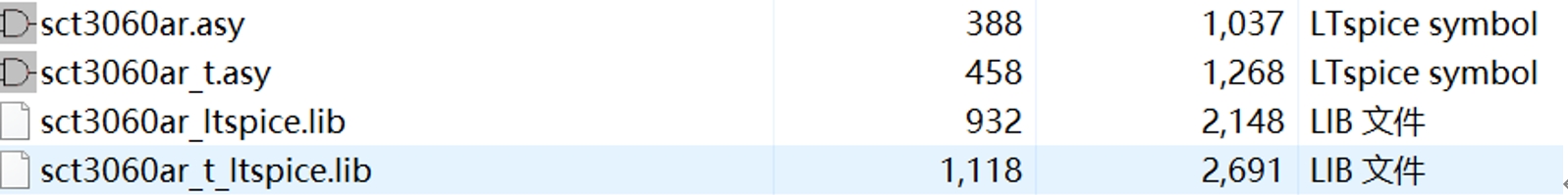

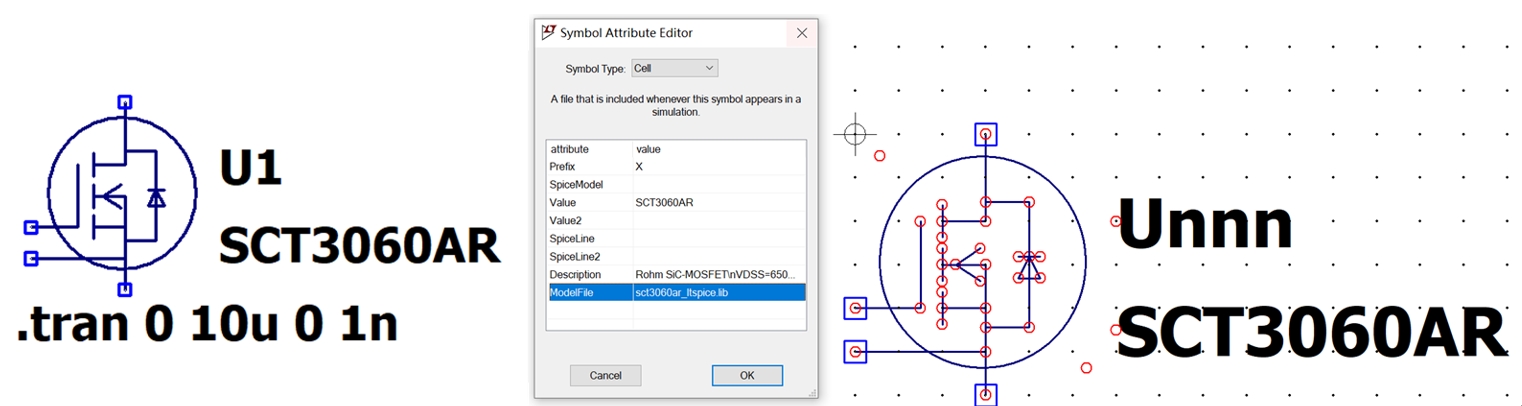

Rhom提供了符号文件和lib文件，提供了两种类型的文件：带t的为有热模型的文件，不带t的为纯电学模型，值得注意的是，将asy和lib文件同时复制到仿真目录下之后，rohm的asy文件直接关联了lib文件，因此不需要在仿真中声明lib库。（左图仿真即可正常运行）

点开asy文件的contrib信息可以看到其中包含了库文件，因此建议配套使用，不建议单独将rhom的符号文件幅值另外的lib，虽然rhom的图画的很好看。

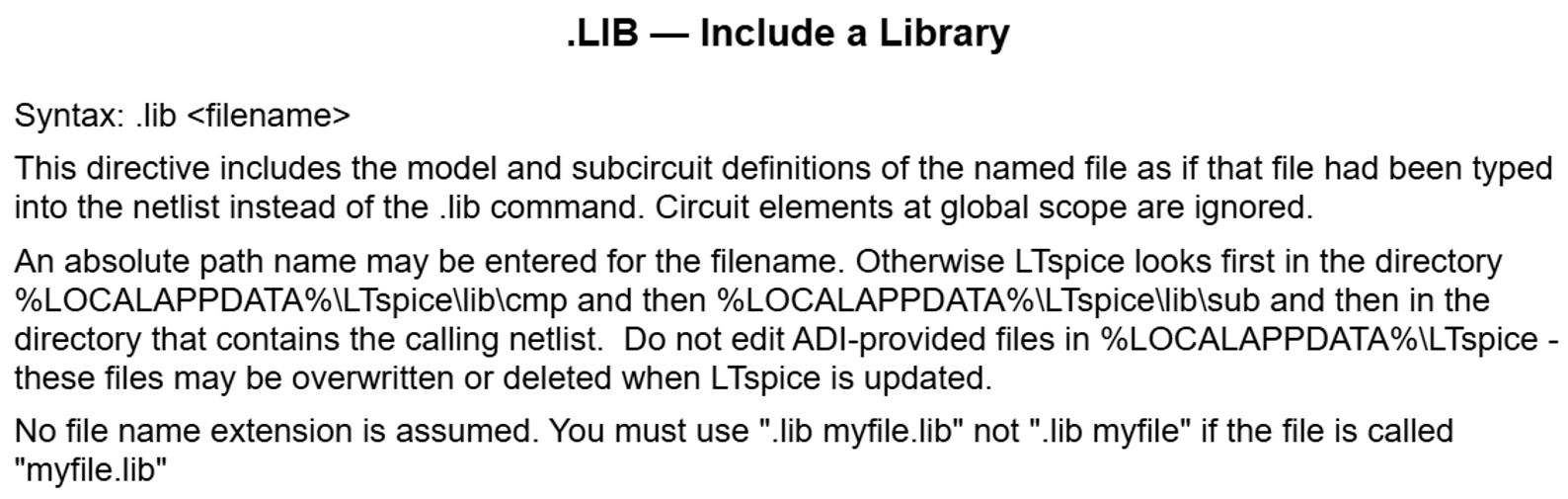

附录1：Ltspice中对.lib语法的解释

一些小技巧

• 关于前文一直提到的将asy文件和lib文件放到仿真目录下不是必要条件，可以根据自己的整理习惯进行整理，但如果放在文件外其位置是绝对路径，无法打包给别人直接打开，因此相对路径的策略应该是更好的。
