AD0832模数转换芯片介绍

博主福利:100G+电子设计学习资源包!

http://mp.weixin.qq.com/mp/homepage?__biz=MzU3OTczMzk5Mg==&hid=7&sn=ad5d5d0f15df84f4a92ebf72f88d4ee8&scene=18#wechat_redirect
--------------------------------------------------------------------------------------------------------------------------

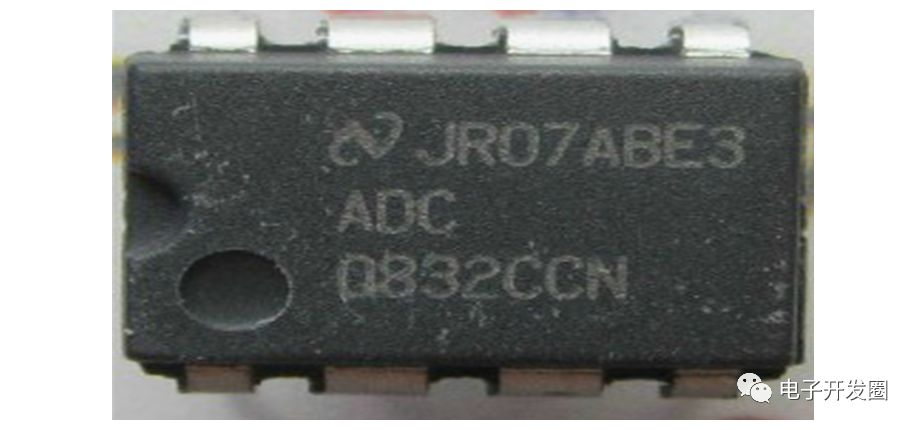

ADC0832对模数转换电路进行构建,它是一种8位A/D转换芯片,最高可达256级分辨率。32μS的极速转换时间,双数据输出进行严格的数据校验,有效地降低了芯片数据误差,稳定性强。独立的使能输入方式,使挂载多器件和控制处理变得更为便捷。ADC0832单通道模拟信号输入状态下的电压范围需控制在0~5V之间,当其工作在8位分辨率的状态下,输出模拟信号精度可达19.53mV。

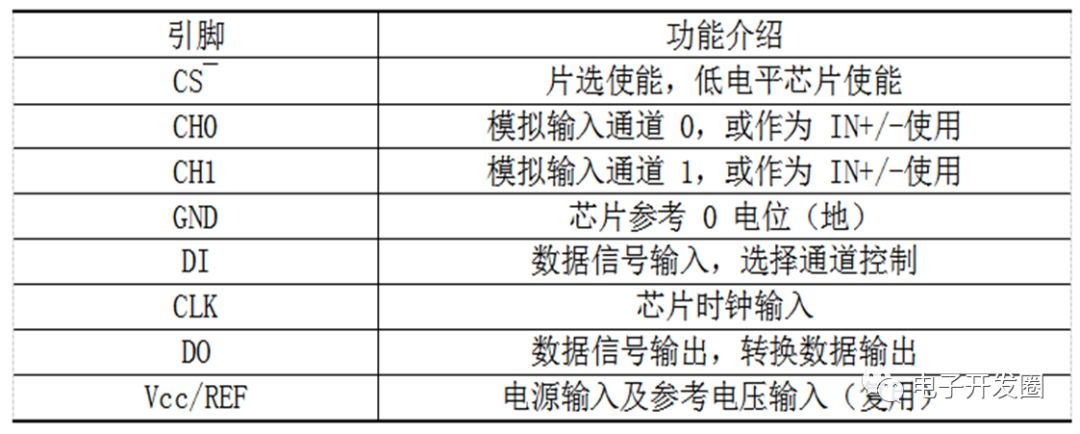

ADC0832芯片与单片机在正常情况下应有4条数据线相连,分别是CLK和CS、D1和D0。但在实际通信时D1端与DO端未同时有效,并且双向连接到单片机,所以在设计电路时可将D1和DO接在一个单片机管脚上进行使用。本设计中ADC0832芯片的D1端和DO端均接到了单片机的P1^2口,选择数据信号从D1端进行输入,数据由D0端进行输出;CLK端接到了单片机的P1^1口为AD芯片提供时钟输入;使能端CS接到了单片机的P1^4口;传感器模拟电压输出到通道CH1端。模数转换芯片电路如下所示:

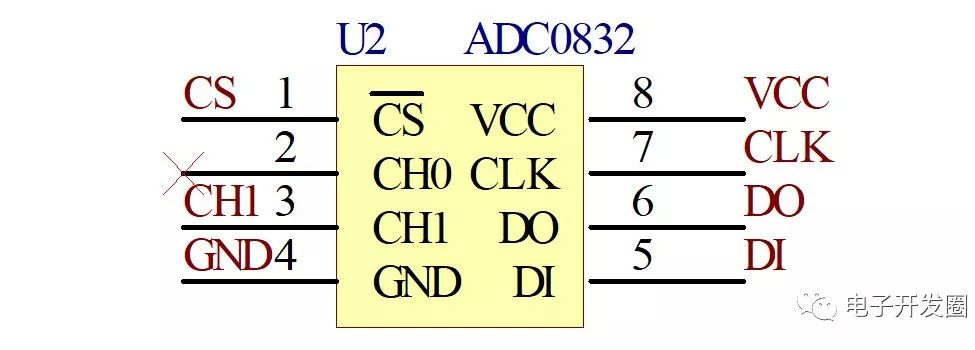

ADC0832芯片电路原理图
