0553-基于单片机的烘干机系统设计

功能描述

1、采用51单片机作为主控；
2、烘干部分由加热器+风扇组成；
3、支持三档工作模式：H高、M中、L低；其中"M档"可实现智能烘干，即通过检测重量，自动调节烘干热量和风速；
4、采用AD0832检测模拟重量；
5、采用DHT11检测温湿度，当湿度小于20时烘干完成；
6、采用1602液晶显示时间、档位、温湿度、重量；
7、采用DS1302时钟芯片；

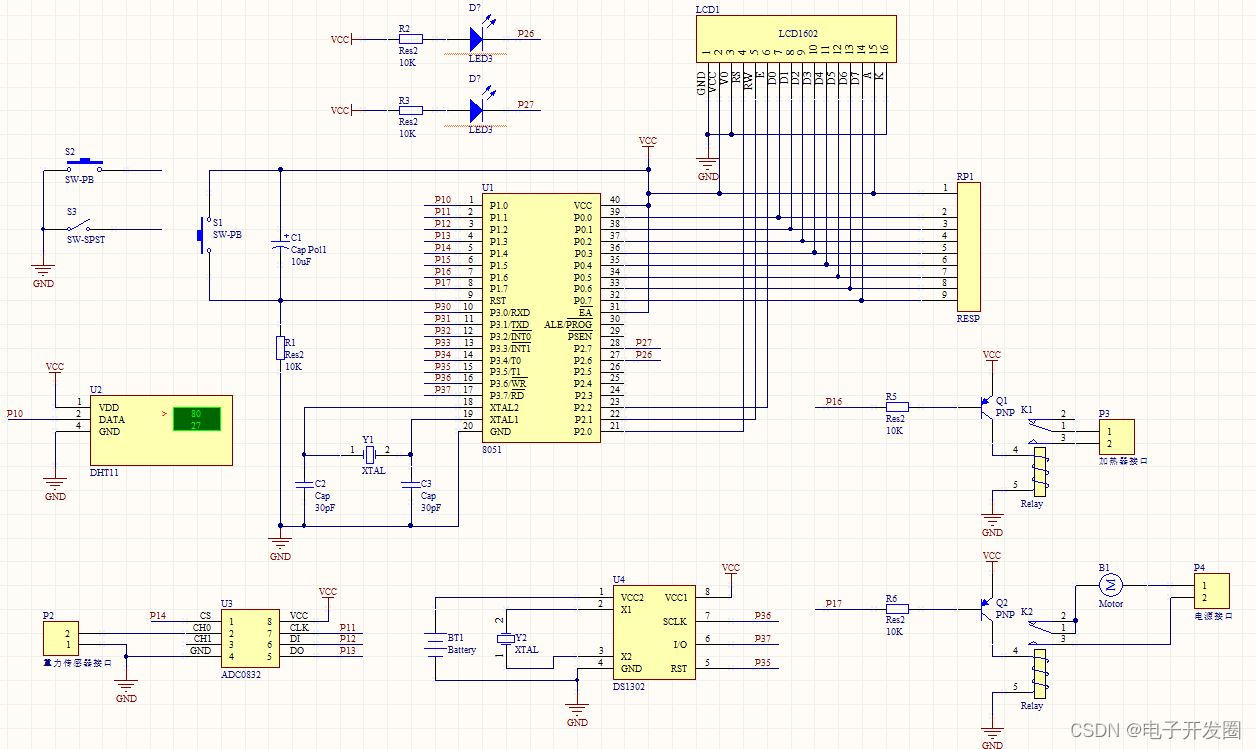

电路设计

采用Altium Designer作为电路设计工具。Altium Designer通过把原理图设计、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。

单片机管脚说明：

P0端口（P0.0-P0.7）：P0口为一个8位漏极开路双向I/O口，每个引脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1端口（P1.0-P1.7）：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2端口（P2.0-P2.7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口，用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3端口（P3.0-P3.7）：P3口管脚是一个带有内部上拉电阻的8位的双向I/O端口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入端时，由于外部下拉为低电平，P3口将输出电流（ILL）。P3口同时为闪烁编程和编程校验接收一些控制信号。

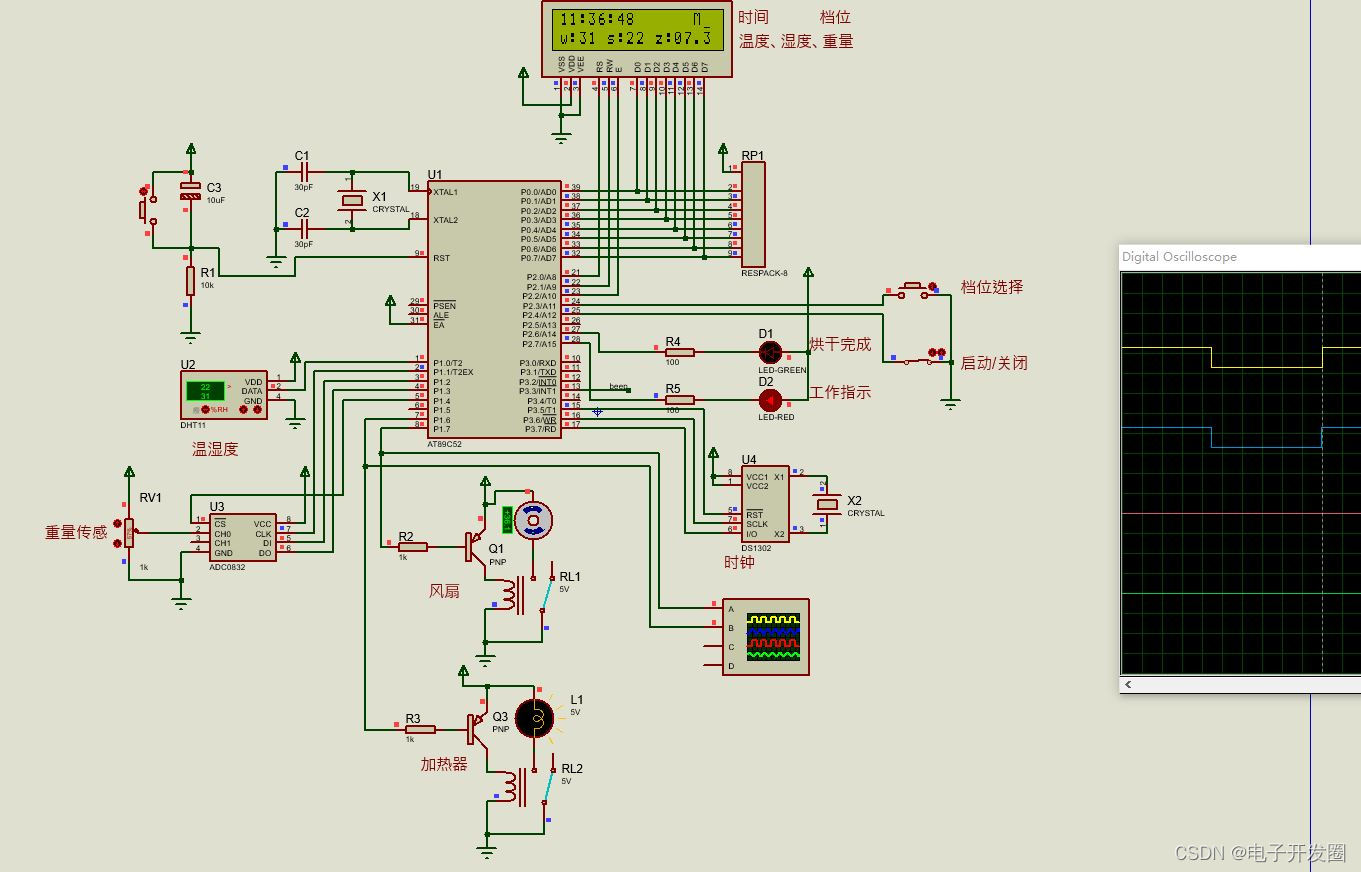

仿真设计

采用Proteus作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

主程序设计

void main()
{
	init_1602();//初始化LCD
	TMOD=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。
	TH0=0X3C;	//给定时器赋初值，定时50ms
	TL0=0Xb0;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;
	Ds1302ReadTime();//初始化DS1302
	TIME[0]=0;
	Ds1302Init();

	while(1)
	{

	switch(mode)//档位控制
	{
		case 0://低速
			 out_wen=50;
			 out_feng=50;
			 break;
		case 1://中速
			if(wendu<60)//温度低，升温
			{
			 	out_wen=zhong+shidu;
			 	out_feng=zhong+shidu;
			 }
			 else  //温度过高，降温
			 {
			 	out_wen=shidu;
			 	out_feng=shidu;
			 }
			 break;
		case 2://高速
			 out_wen=0xff;
			 out_feng=0xff;
	}
	if(!k1)//档位切换
	{
		if(mode<2)
			mode++;
		else
			mode=0;
		while(!k1);
	}
	if(!k2)//启动
	{
		red=0;
	}
	else
	{
		wen=1;
		feng=1;
		red=1;
		green=1;
	}
	if(shidu==20)  //湿度判断
	{
		if(!k2)
			green=0;
		else
			green=1;
	}
	else
	{
		green=1;
	}
	//输出控制信号
	if(green && !k2)
	{
	miao++;
	if(miao<out_wen)//启动加热器
		wen=0;
	else
		wen=1;
	if(miao<out_feng)//启动风扇
		feng=0;
	else
		feng=1;
	}
	else
	{
		wen=1;
		feng=1;
	}
}
}
