0409 基于单片机的比赛计分器设计 (程序+仿真+电路+论文)(51+SEG4+SEG3x2+74HC245+BZ+KEY6)
摘要
本设计采用STC89C52单片机作为控制核心，结合四位一体数码管、三位一体数码管、按键模块、蜂鸣器等硬件，实现了比赛计分器的各项功能。系统通过数码管实时显示比赛时间和甲乙两队的比分，用户可以通过按键调整比赛时间、比分以及进行换场操作。比赛结束时，系统会触发蜂鸣器报警，提示比赛结束。
本文详细介绍了系统的硬件设计、软件设计、仿真调试以及实物制作过程。通过Proteus和Keil的联合仿真，验证了系统的可行性和正确性。最终，通过实物制作和调试，系统成功实现了所有设计功能，具备较高的实用价值和推广前景。
关键词：单片机；比赛计分器；数码管；倒计时；蜂鸣器报警
1. 绪论
1.1 研究背景与意义
随着体育比赛的日益普及和竞技水平的提高，比赛计分器的需求逐渐增加。传统的计分方式依赖于人工操作，不仅效率低下，而且容易出错。基于单片机的比赛计分器能够实现自动化计分和时间管理，极大提升了比赛的公平性和效率。
比赛计分器不仅能够实时显示比赛时间和比分，还可以通过按键调整比赛时间、比分以及进行换场操作。比赛结束时，系统会触发蜂鸣器报警，提示比赛结束。本文设计的基于单片机的比赛计分器系统，具备较高的实用价值和推广前景。
1.2 国内外研究现状
目前，国内外对比赛计分器的研究已经取得了许多成果。国外在比赛计分器技术方面起步较早，技术相对成熟，已经开发出多种高性能的比赛计分器产品。国内在比赛计分器技术方面也取得了显著进展，许多企业和研究机构开发出了具有自主知识产权的比赛计分器产品。
然而，现有的比赛计分器大多功能单一，无法同时满足比赛时间倒计时、比分显示、比分调整、换场功能以及比赛结束报警等多种需求。本文设计的比赛计分器系统集成了多种功能，能够根据用户需求灵活切换，具备较高的实用价值和推广前景。
2. 系统总体设计
2.1 系统功能需求
本设计的主要功能是通过51/52单片机控制比赛计分器系统，实现比赛时间倒计时、比分显示、比分调整、换场功能以及比赛结束报警等功能。具体功能需求如下：
-
采用51/52单片机作为主控芯片，控制系统的各个模块。
-
采用四位一体数码管显示比赛时间，时间格式为“15:00”。
-
采用两个三位一体数码管显示甲乙两队的比分，比分格式为“008”。
-
比赛时间采用倒计时方式，以一秒的频率减时，上电时默认初值为15:00，比赛开始后不能修改时间。
-
甲乙队比分采用三位数，上电初值为000，最大值为999，比赛未开始以及比赛结束后比分无法加减。
-
比赛未开始之前，可以通过ADD1、DEC1键对比赛时间的分钟进行调整，通过ADD2、DEC2键对比赛时间的秒进行调整。
-
可随时暂停/启动比赛时间。
-
比赛进行时，可以通过ADD1、DEC1键对甲队比分加、减，通过ADD2、DEC2键对乙队比分加、减。每按一次键，加/减1分。
-
当一节比赛完后，可以通过EXCHANGE键换场，换场后，比分交换显示，下一节比赛开始时，相应的比分加减键也随之交换。
-
当比赛结束时，蜂鸣器发出报警。
2.2 系统技术指标
-
单片机：采用51/52系列单片机，工作频率为12MHz。
-
数码管：采用四位一体数码管显示比赛时间，两个三位一体数码管显示比分。
-
按键模块：采用独立按键，用于调整比赛时间、比分以及进行换场操作。
-
蜂鸣器：用于比赛结束报警，工作电压为5V。
-
电源：采用5V直流电源供电。
2.3 系统总体方案

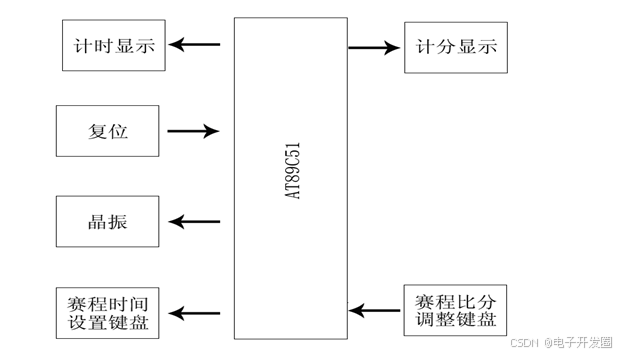

系统主要由单片机最小系统、数码管显示模块、按键模块、蜂鸣器等组成。单片机最小系统包括单片机、晶振电路、复位电路等，负责控制系统的各个模块。数码管显示模块用于实时显示比赛时间和比分，按键模块用于调整比赛时间、比分以及进行换场操作，蜂鸣器用于比赛结束报警。

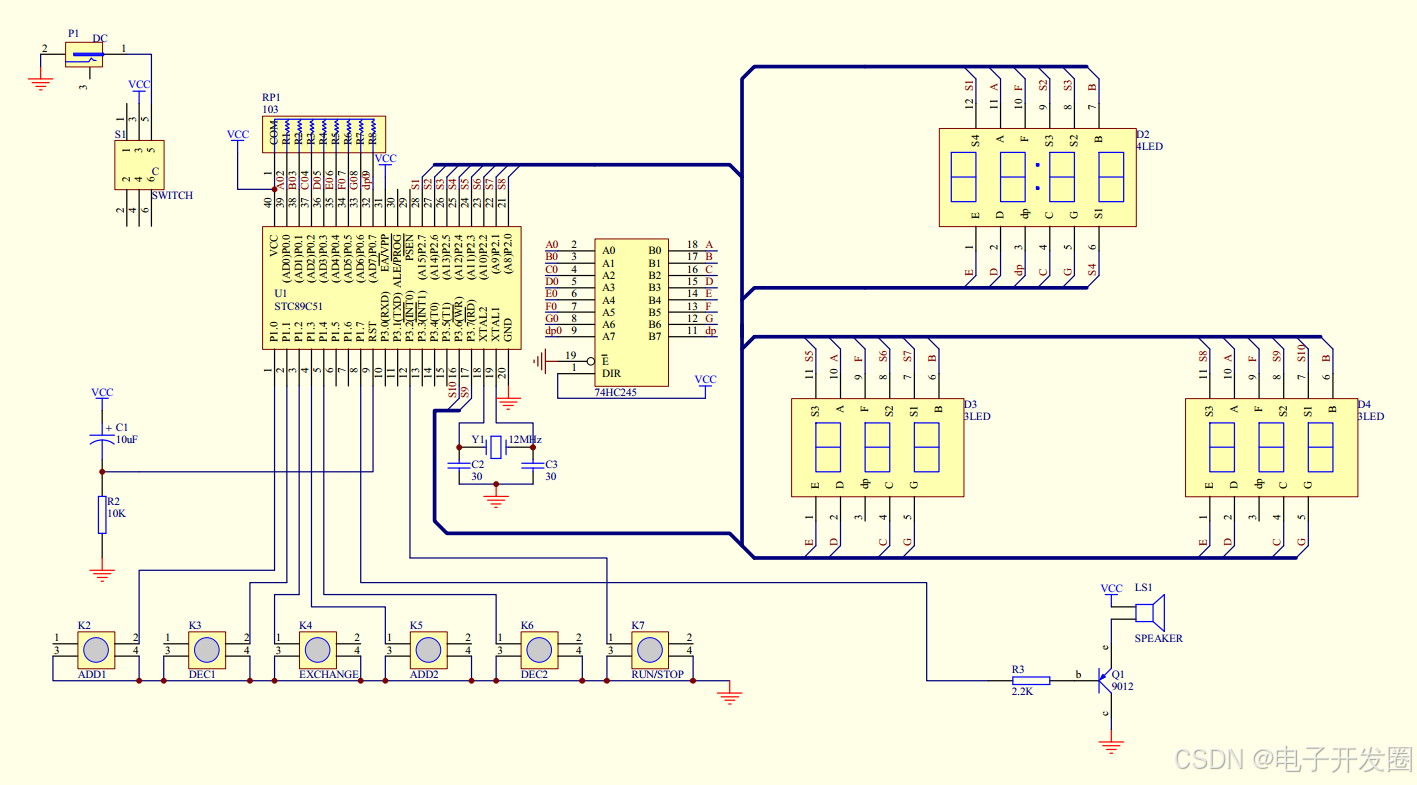

3. 硬件设计
3.1 单片机最小系统
单片机最小系统是系统控制的核心部分，包括单片机、晶振电路、复位电路等。本设计采用51/52系列单片机作为主控芯片，具体型号为STC89C52。STC89C52具有4KB的闪存、128B的RAM、32个I/O口、2个16位定时/计数器、5个中断源等丰富的内部资源，能够满足系统的控制需求。
3.1.1 单片机
STC89C52单片机的主要特性如下：
-
与MCS-51兼容。
-
4KB可编程闪烁存储器。
-
128B内部RAM。
-
32个可编程I/O口。
-
2个16位定时/计数器。
-
5个中断源。
-
可编程串行通道。
-
低功耗的闲置和掉电模式。
-
片内振荡器和时钟电路。
3.1.2 晶振电路
晶振电路为单片机提供时钟信号，保证单片机的正常工作。本设计采用12MHz的晶振，晶振的两个引脚分别连接到单片机的XTAL1和XTAL2引脚，并通过两个30pF的电容接地，形成稳定的振荡电路。
3.1.3 复位电路
复位电路用于在系统上电或出现故障时将单片机复位到初始状态。本设计采用上电复位电路，由一个10μF的电容和一个10kΩ的电阻组成。当系统上电时，电容通过电阻充电，RST引脚出现高电平，使单片机复位。当电容充电完成后，RST引脚变为低电平，单片机进入正常工作状态。
3.2 数码管显示模块
数码管显示模块用于实时显示比赛时间和比分。本设计采用四位一体数码管显示比赛时间，两个三位一体数码管显示比分。
3.3 按键模块
按键模块用于调整比赛时间、比分以及进行换场操作。
3.4 蜂鸣器
蜂鸣器用于比赛结束报警。
4. 软件设计
4.1 软件总体设计

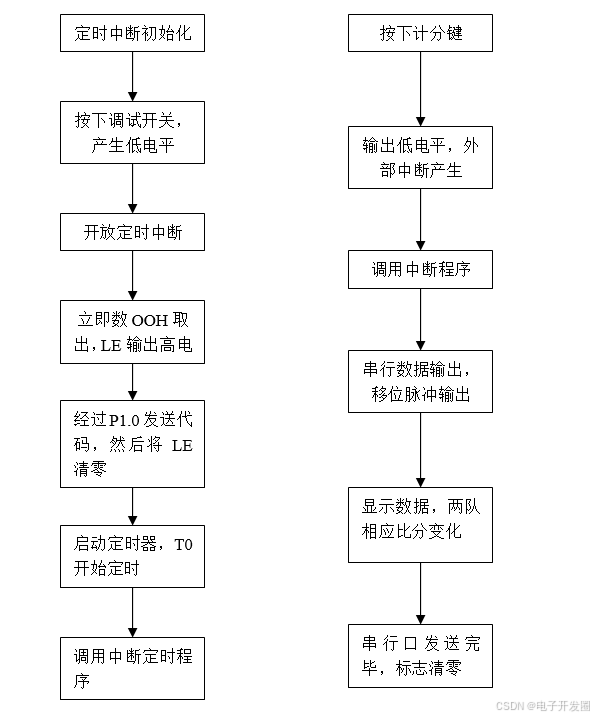

本设计的软件部分主要实现比赛时间倒计时、比分显示、比分调整、换场功能以及比赛结束报警等功能。软件设计采用模块化设计思想，将系统功能划分为多个模块，分别编写相应的子程序。
4.2 比赛时间倒计时子程序
比赛时间倒计时子程序用于处理比赛时间的倒计时功能。
4.3 比分显示子程序
比分显示子程序用于实时显示甲乙两队的比分。
4.4 比分调整子程序
比分调整子程序用于处理用户通过按键进行的比分调整操作。
4.5 换场功能子程序
换场功能子程序用于处理用户通过按键进行的换场操作。
4.6 比赛结束报警子程序
比赛结束报警子程序用于处理比赛结束时的报警提示。
5. 仿真设计
5.1 仿真工具介绍
本设计采用Proteus和Keil进行联合仿真。Proteus是一款功能强大的电路仿真软件，能够仿真单片机及外围器件。Keil是一款51系列兼容单片机C语言软件开发系统，具有丰富的库函数和功能强大的集成开发调试工具。
5.2 仿真步骤
-
在Proteus中绘制电路图，包括单片机最小系统、数码管显示模块、按键模块、蜂鸣器等。
-
在Keil中编写程序，生成HEX文件。
-
将HEX文件加载到Proteus中的单片机中，进行仿真调试。
-
通过仿真调试，验证系统的可行性和正确性。
5.3 仿真结果

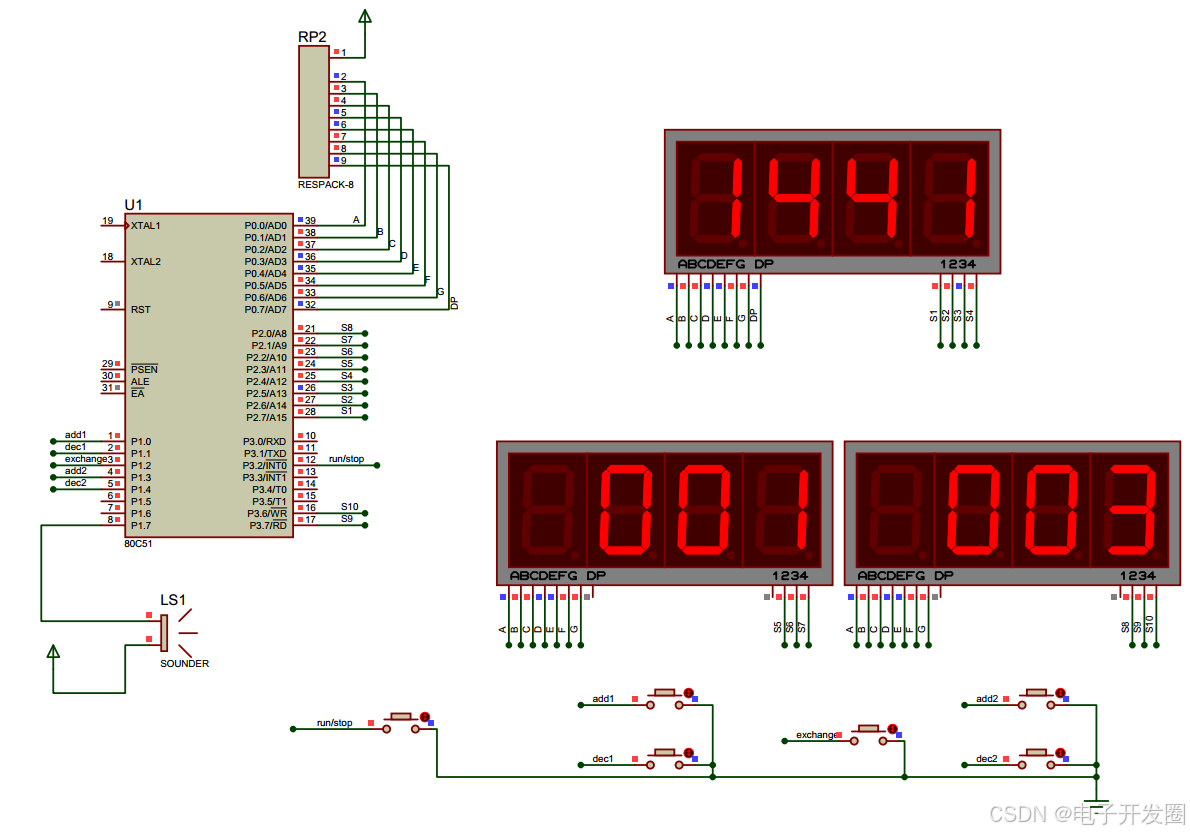

通过Proteus和Keil的联合仿真，系统成功实现了比赛时间倒计时、比分显示、比分调整、换场功能以及比赛结束报警等功能。
6. 系统调试与结果分析
6.1 系统调试
系统调试分为硬件调试和软件调试两部分。硬件调试主要是检查各个硬件模块的连接是否正确，软件调试主要是检查程序的逻辑是否正确。
6.2 调试结果
通过硬件调试和软件调试，系统成功实现了所有设计功能。调试结果如下：
-
数码管显示模块能够实时显示比赛时间和比分。
-
用户可以通过按键调整比赛时间、比分以及进行换场操作。
-
比赛结束时，蜂鸣器发出报警提示。
6.3 结果分析
通过系统调试，系统成功实现了所有设计功能，具备较高的实用价值和推广前景。系统的硬件设计合理，软件设计逻辑清晰，仿真调试和实物调试结果一致，验证了系统的可行性和正确性。
7. 结论
本文设计了一种基于51/52单片机的比赛计分器系统，该系统集成了比赛时间倒计时、比分显示、比分调整、换场功能以及比赛结束报警等功能，能够满足各类体育比赛的需求。通过Proteus和Keil的联合仿真，验证了系统的可行性和正确性。最终，通过实物制作和调试，系统成功实现了所有设计功能，具备较高的实用价值和推广前景。
