allegro 部分Pin添加不上泪滴情况之一的解决方法

最新推荐文章于 2024-11-26 17:00:04 发布

哦嚯oh

最新推荐文章于 2024-11-26 17:00:04 发布

阅读量2.8k

点赞数 1

分类专栏： allegro 文章标签： pcb工艺

本文链接：https://blog.csdn.net/weixin_42628826/article/details/119957274

版权

allegro 专栏收录该内容

2 篇文章

订阅专栏

本文介绍了解决pin加不上泪滴问题的方法，通过调整Route->Glass->Parameters的参数，如Fillet and tapered trace的Maxsize，确保pin加工顺利进行。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

由于pin大小形状的原因，泪滴设置不当导致部分pin加不上泪滴，解决方法如下

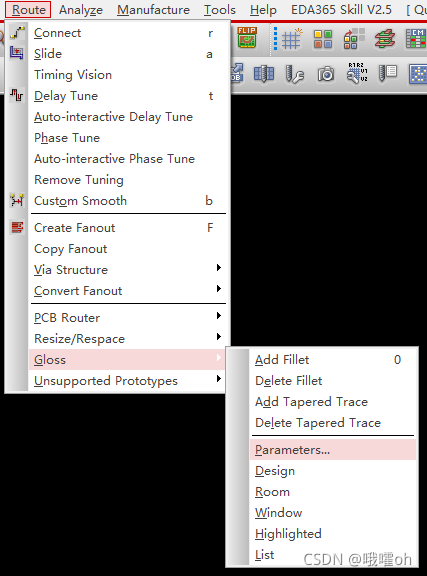

菜单栏Route->Golss->Parameters...

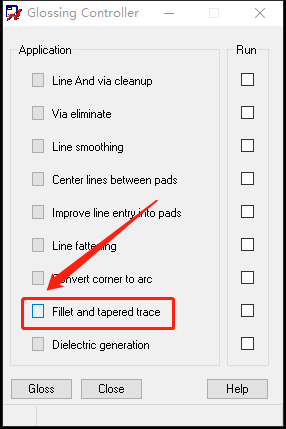

点击Fillet and tapered trace前面的小方框

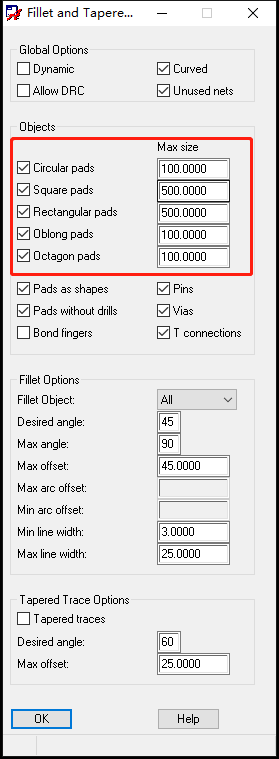

Objects一栏中的Max size按照自己pin的大小设置最大值，点OK重新gloss
