AD中T型节点添加泪滴失败，原因是T型走线有问题

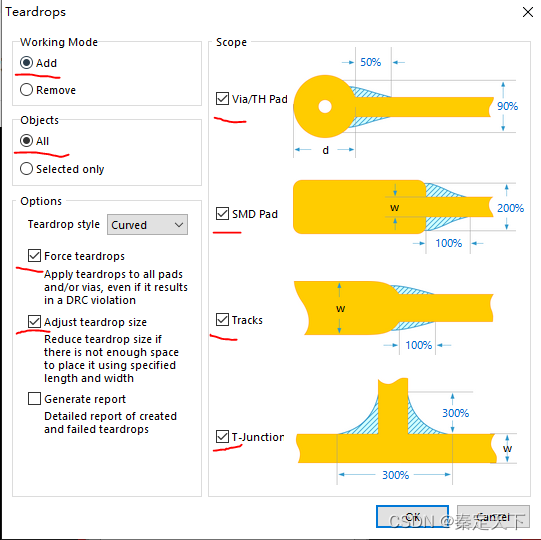

1、首先确定泪滴设置，确保设置正确。

2、自动添加泪滴，焊盘泪滴加上了，T型节点没有泪滴。

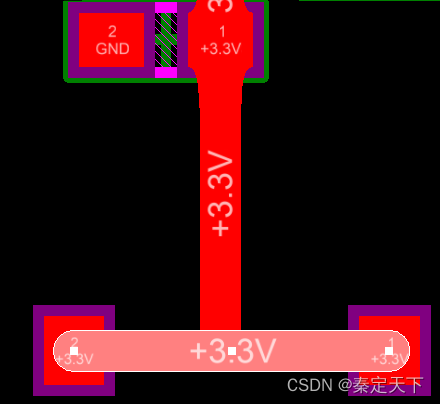

3、原因一：点击T型节点上的横线，发现T字的一横不是完整的一条线，分成了两条，有可能两条有细微高度差（肉眼无法识别），这样软件识别出来就不是T型了。

4、将T型的横线画成一条完整的横线，再添加泪滴即可。

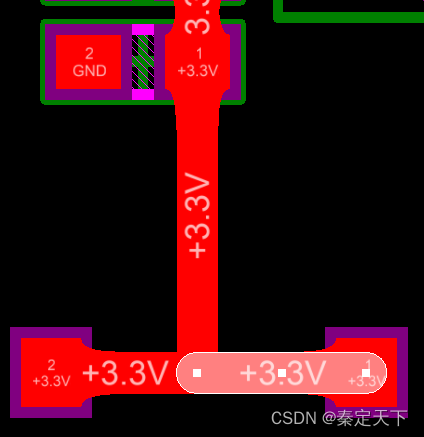

 5、原因二：T型的竖线与横线交点没有完全重合，想办法将竖线与横线重合再添加泪滴即可。



 6、技巧：要想把T型走线交点画得重合还是有一点难度的，要么就是横线有问题，要么就是竖线有问题（跟软件本身也有一定的关系，不够智能化），我试了几遍找到了一个比较容易走完美T型的方法。

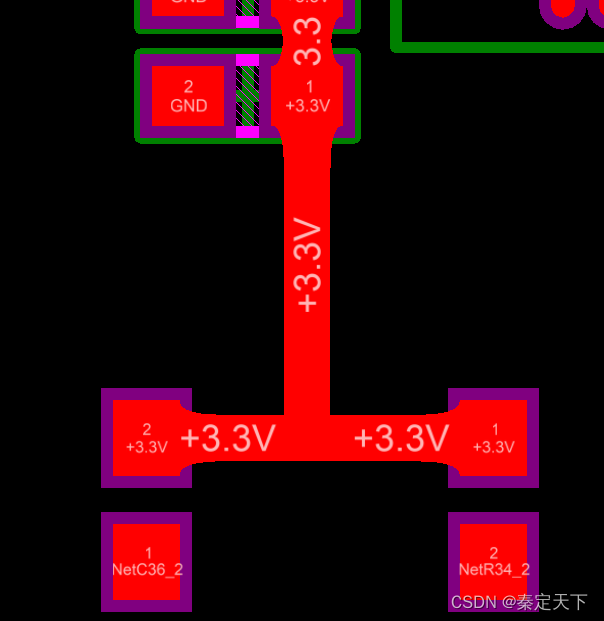

7、先如图走线，然后用鼠标拖动斜线往左下方拉。

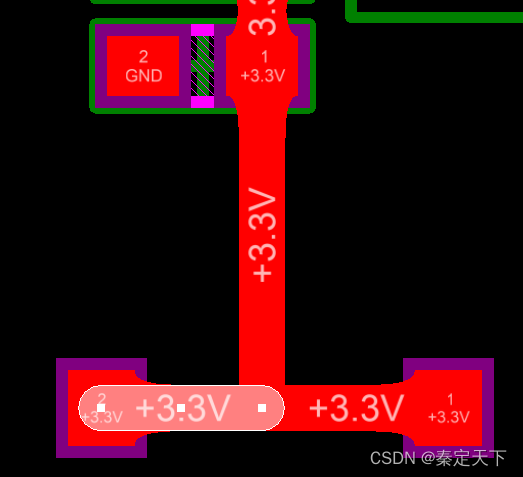

 8、一定要拉到底，就会发现交点重合很完美。再添加泪滴即可。



 9、总结：（1）：横线要完整，确保左右在同一水平。
                 （2）：横线与竖线交点一点要重合，是完美重合，而不是相交就行了。
