fisher分割（python实现）--交通信控时段划分

fisher分割（python实现）–交通信控时段划分

本文重点参考该篇博文：

【版权声明：本文为CSDN博主「Trisyp」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明】
【原文链接：https://blog.csdn.net/Trisyp/article/details/118492913】

一、理论知识

1.1、Fisher最优分割法概念及重要指标

最优分割法

是对有序样本的一种聚类方法，例如$N$个样品按顺序排列 { x 1 , x 2 , . . . x N } \{x_1,x_2,...x_N\} {x1​,x2​,...xN​}，在分类中不允许打破样本的顺序。即$N$个有序样本进行分割，可能有$2^{N-1}$种划分方式：N=2时，有2种划分（$2^1$，表示该样本是否加入前面的划分）；N=3时，有4种划分（$2^2$）种划分方法，这每一种分法称为一种分割。

在所有的这些分割中，找到一种分割法，这种分割法使得各组内样品之间的差异最小，而各组之间的差异最大。这种对$N$个样品分组并使组内差异最小的分割方法，称为最优分割法。

对于第$k$组样本 { x i , x i + 1 . . . x j } \{x_i,x_{i+1}...x_j\} {xi​,xi+1​...xj​}，组内样本差异计算公式如下（求组内样本均值，然后计算方差）：
$$d_{ij}=\sum _{k_s=i}^j[x_{k_s}-\overline{x_k}(i,j){]}^2$$

$$\overline{x_k}(i,j)=\frac{1}{j-i+1}\sum _{k_s=i}^j{x}_{k_s}$$

Fisher最优分割法

Fisher最优分割法是用离差平方和来表示同类样本之间的差异程度（可以称为该组的直径$D(i,j)$，与$d_{i,j}$计算公式相同，也可以采用其他的距离度量方式，例如计算各个样本与样本中位数的差异），通过迭代计算，确定最优分类数，使同类样本间的差异最小，各类别样本间的差异最大。

1.2、Fisher最优分割递推公式及计算流程

用$b(N,K)$表示将$N$个有序样本分为$K$类的一种方法，定义损失函数为$L[b(N,K)]={\sum }_{k=1}^K{D}_k(i,j)$

使损失函数最小的分类方法即为最优分割，记为$P(N,K)$。

计算流程

目标：对于$N$个有序样本，分类数$K$已知，求最优分割方法$P(N,K)$

算法流程：

1. 对于最优分割$L[P(N,K)]$，最右侧的类别$K$的直径为$D(1,N)$，则最优分割的损失函数可以写成： L [ P ( N , K ) ] = m i n k ≤ j ≤ N { L [ P ( j − 1 , K − 1 ) ] + D ( j , N ) } L[P(N,K)]=min_{k{\leq}j{\leq}N}\{L[P(j-1,K-1)]+D(j,N)\} L[P(N,K)]=mink≤j≤N​{L[P(j−1,K−1)]+D(j,N)}，其中$L[P(j-1,K-1)]$表示对前面$j-1$个样本划分为$K-1$类的最优分割；
2. 采用该公式可依次往前递推，确定各个类别的最优分割；
3. 确定$N$个样本划分为一类（$K=1$）的损失函数及最优分割：$L[P(N,1)]=L[b(N,1)]=D(1,N)$；

举例说明：

L [ P ( 3 , 2 ) ] = m i n { L [ P ( 1 , 1 ) ] + D ( 2 , 3 ) , L [ P ( 2 , 1 ) ] + D ( 3 , 3 ) } L[P(3,2)]=min\{L[P(1,1)]+D(2,3),L[P(2,1)]+D(3,3)\} L[P(3,2)]=min{L[P(1,1)]+D(2,3),L[P(2,1)]+D(3,3)}

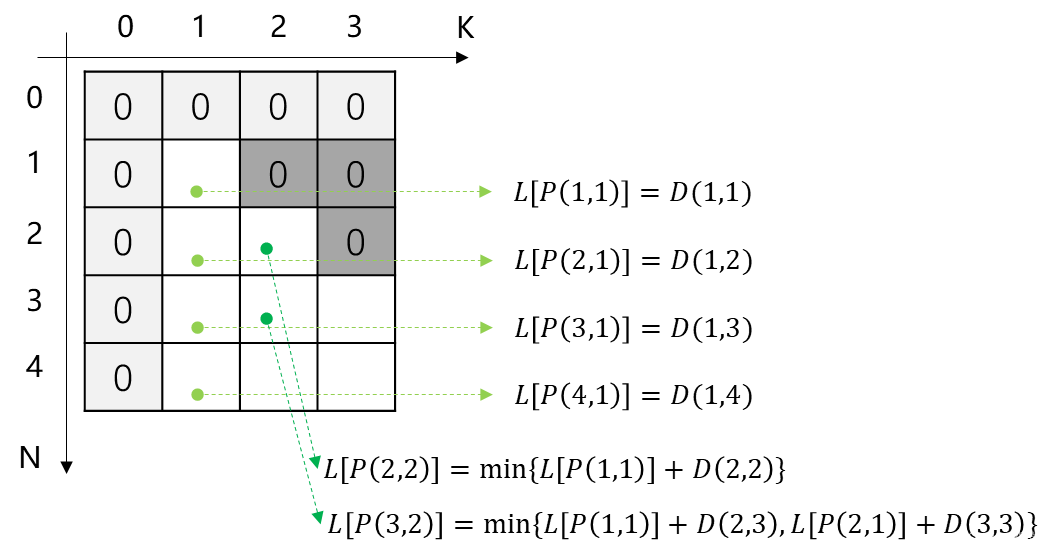

可参考LeetCode中的动态规划相关题目：

题目：剑指 Offer II 101. 分割等和子集

描述：给定一个非空的正整数数组$nums$ ，请判断能否将这些数字分成元素和相等的两部分。

题解链接（动态规划求解）：https://leetcode.cn/problems/NUPfPr/solutions/1417796/fen-ge-deng-he-zi-ji-by-leetcode-solutio-re1t/

二、应用场景

2.1、交通信控时段划分

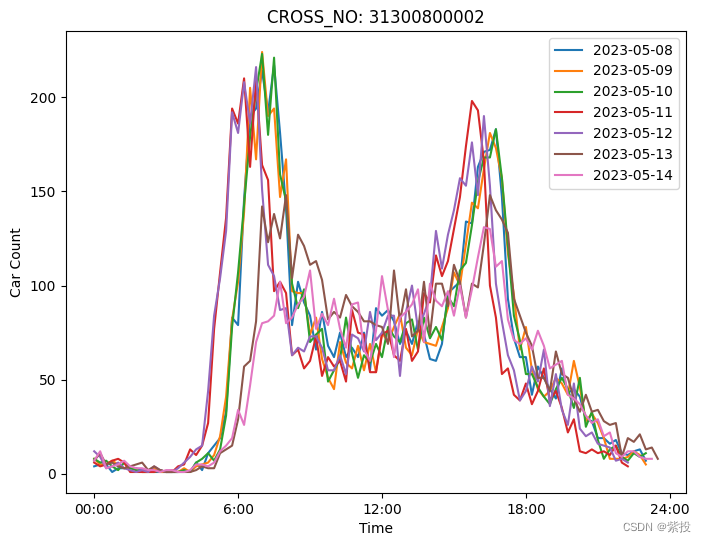

大多数交叉口全天交通流量是不断变化的，一般可主观划分为八个时段：早平峰、早高峰、上午平峰、中午闲散、下午平峰、晚高峰、晚平峰、夜间闲散。一般早晚高峰时期的交通流量大于其他时段，如果全天采用同一套定时配时方案很难适应路口交通量的变化，使交叉口在局部时间内出现拥堵或空放现象。因此，为保障交叉口的有效通行，应在不同时段应采用不同信号控制策略及配时方案。

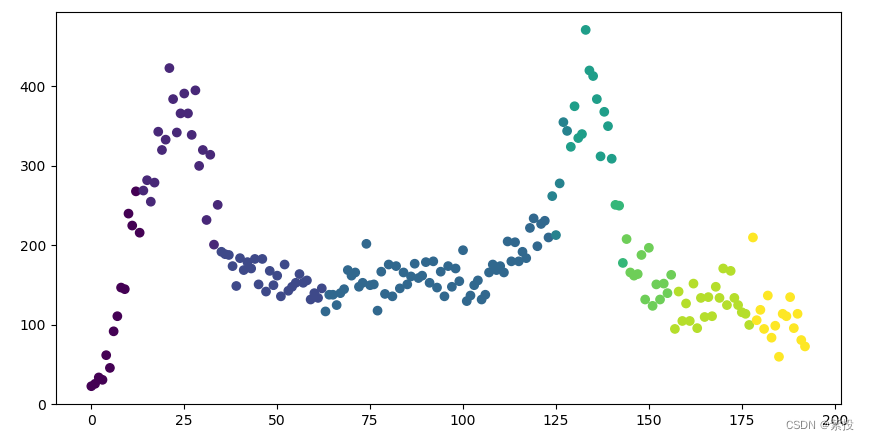

基于交通流量的时段划分，可以看成是有序序列的分割问题，核心是找到一组分割，使得组内方差最小，组间方差最大。Fisher最优分割法是常用的交通信控时段划分算法：一般以5分钟为间隔统计交通流量作为一个样本，即全天共有288个样本（$N=288$），分类数$K$未知，可以通过比较$K$取不同值的损失函数值确定最优分类数（类似于K-means聚类通过“肘形图”确定聚类数：http://t.csdn.cn/eRMaj）

三、代码精讲

计算组内样本均值及直径

def get_class_ave(samples, start, end):
    """
    计算某一类的均值
    :param samples: 所有输入数据
    :param start: 某一类的开始索引（包含）
    :param end: 某一类的结束索引（不包含）
    :return:
    """
    class_ave = 0.0
    for i in range(start, end):
        class_ave += samples[i]
    class_ave = class_ave / (end - start)
    return class_ave


def get_class_diameter(samples, start, end):
    """
    计算某一类的直径（类内各样本的差异）
    :param samples: 所有输入数据
    :param start: 某一类的开始索引（包含）
    :param end: 某一类的结束索引（不包含）
    :return:
    """
    class_diameter = 0.0
    class_ave = get_class_ave(samples, start, end)
    for i in range(start, end):
        class_diameter += (samples[i] - class_ave) ** 2
    return class_diameter

计算不同样本采取不同分割的损失函数值

def get_split_loss(samples, sample_num, split_class_num):
    """
    计算得到不同样本划分为不同分类的loss矩阵
    :param samples: 样本
    :param sample_num: 样本数
    :param split_class_num: 最大分类数
    :return: 不同样本划分为不同分类的loss矩阵
    """
    # 记录不同样本数（1~sample_num）分成不同类（1~split_class_num）的loss值
    split_loss_result = np.zeros((sample_num + 1, split_class_num + 1))

    # 对于第一列k=1
    for n in range(1, sample_num + 1):
        # 将所有样本分成1类，直接调用函数get_class_diameter计算
        # 递推公式L(P(n,1))=D(1,n)，其中P(n,1)表示将n个样本分成1类的最优划分，D(1,n)表示所有样本的差异
        # 该式表示将n个样本分成1类的损失函数值L=该类的直径D（类内各样本的差异）
        split_loss_result[n, 1] = get_class_diameter(samples, 0, n)

    # 使用递推公式计算k>1时采取不同划分的损失函数值
    for k in range(2, split_class_num + 1):
        # n不能小于k
        for n in range(k, sample_num + 1):
            # 递推公式：L(P(n,k))=min{L(P(j-1,k-1))+D(j,n)}
            # 其中，k<=j<=n，要保证前面每一类都至少有一个样本（j>=k），最后一类至少有一个样本（j<=n）
            loss = []
            for j in range(k - 1, n):
                loss.append(split_loss_result[j, k - 1] + get_class_diameter(samples, j, n))
            split_loss_result[n, k] = min(loss)

    return split_loss_result

确定样本分类信息

def get_split_info(samples, split_loss_result):
    """
    确定最佳分类数、分类点、各个样本的类别
    :param samples: 样本
    :param split_loss_result: loss矩阵
    :return: 最佳分类数、分类点、各个样本的类别
    """
    # 首先确定最优分类数k_best
    # 以增加一个分类后loss下降不足30%（需多次尝试不同值比较分类效果）作为阈值确定k_best
    loss_n_k = split_loss_result[-1, 1:]
    k_best = 1
    for i in range(len(loss_n_k) - 1):
        # 对于loss为0的情况，直接确定k_best
        if loss_n_k[i] == 0:
            k_best = i + 1
            break
        else:
            desc_rate = (loss_n_k[i] - loss_n_k[i + 1]) / loss_n_k[i]
            if desc_rate > 0.05:
                k_best = i + 2

    # 确定各个样本所属类别
    split_point = []
    k = k_best - 1
    n = len(samples)
    split_loss = split_loss_result[n][k_best]
    while k > 0:

        while n > 0:
            # 寻找类别划分点
            if split_loss_result[n][k] < split_loss:
                split_point.insert(0, n)
                split_loss = split_loss_result[n][k]
                break
            n -= 1
        k -= 1

    # 确定样本类别
    sample_class = []
    class_index = 1
    point_index = 0

    # split_point中补充完整
    # 举例：split_point = [6]，有9个样本，则补充完整的split_point = [1, 6, 9]
    split_point.insert(0, 1)
    split_point.append(len(samples))
    for i in range(len(samples)):
        if i < split_point[point_index + 1]:
            sample_class.append(class_index)
        else:
            point_index += 1
            class_index += 1
            sample_class.append(class_index)

    return k_best, split_point, sample_class

测试样例

测试样本：[5, 6, 7, 1, 2, 1, 10, 11, 12]

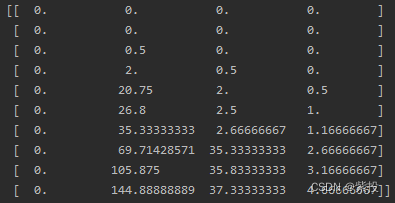

计算得到损失函数值矩阵为

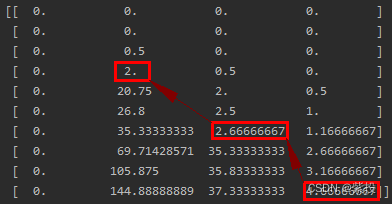

可确定最佳分类数、分割点、各个样本所属类别

四、后续研究方向

针对交通信控时段划分算法提出以下几点研究方向：

1. 时段过短则方案变化、过渡过于频繁会导致控制效果不佳：要求每个时段必须包含一定的样本量（例如要求时段至少为15分钟，则需要至少包含3个样本（以5分钟为统计间隔的话））；
2. 允许指定时段，例如7：00-7：30指定为一个时段，设置了专属的控制策略，则可以对于指定时段前后的时段进行划分，再合并时段；
3. 时段划分考虑相邻交叉口，即对同一子区内的交叉口进行时段划分。

五、参考链接：

完整代码及数据可在此处下载：

[1] https://download.csdn.net/download/weixin_42639395/87929803

Fisher分割相关：

[2] https://blog.csdn.net/Trisyp/article/details/118492913

动态规划相关：

[3] https://leetcode.cn/problems/NUPfPr/solutions/1417796/fen-ge-deng-he-zi-ji-by-leetcode-solutio-re1t/

交通信控时段划分相关：

[4] https://zhuanlan.zhihu.com/p/619567481

[5] 袁淑芬. 基于过车数据的单点交叉口多时段信号配时优化[D].东南大学,2019.DOI:10.27014/d.cnki.gdnau.2019.003104.
