Floyd算法原理及公式推导

a man of sadness

已于 2024-06-18 16:57:17 修改

阅读量938

点赞数 2

分类专栏：图与网络文章标签：算法 python 机器学习动态规划

于 2023-11-13 16:55:22 首次发布

本文链接：https://blog.csdn.net/weixin_42639395/article/details/134380894

版权

图与网络专栏收录该内容

8 篇文章

订阅专栏

Floyd算法

一、算法原理

相关博文【已经变成VIP专享了= =】：http://t.csdnimg.cn/xupz2

Floyd算法是求解多源最短路（多对多）的算法，即确定每个节点（起点）到其他节点（终点）的最短路

算法适用于有向图、无向图，允许边的权重为负，但是负边构成的回路（环）的权重之和不能为负（负环）
算法通过不断“插点”的方式，更新节点之间的最短路，当所有节点都考虑一遍（“插点”）之后，图中所有节点之间的最短路得以确定。

举例说明：4个节点组成的无向有权图，定义节点之间的距离矩阵**：
$\begin{equation} d[i][j]=\left\{ \begin{aligned} 0 & \quad i=j\\ l & \quad i,j相邻(l为路段长度)\\ +\infty & \quad i,j不相邻(求解时可以用足够大的正数表示) \end{aligned} \right . \end{equation}$
在这里插入图片描述

“插点”及距离矩阵更新过程

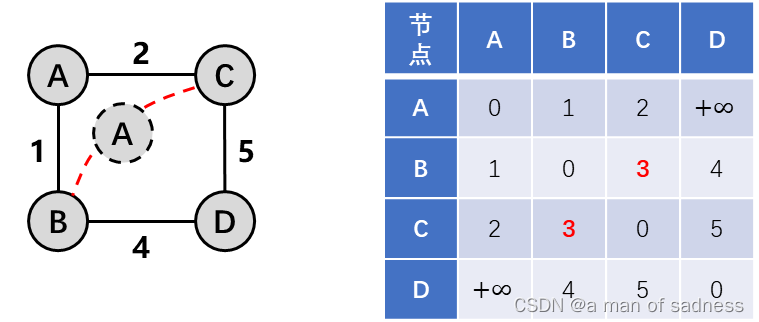

Step1：考虑节点A

对于节点A，到其他节点（包含自身）的距离保持不变；
对于节点B，增加了“新路径B-A-C”，新路径的长度为B-A、A-C的长度之和（ $1 + 2 = 3$ ），小于B-C原有的长度（ $+\infty$ ），因此更新B-C的距离为3；
对于节点C，更新C-B的距离为3；
对于节点D，到其他节点（包含自身）的距离保持不变。

在这里插入图片描述

Step2：考虑节点B；

Step3：考虑节点C；

Step4：考虑节点D

在这里插入图片描述

基于该示例总结节点 $i 、 j$ 之间距离更新的条件：

考虑节点 $k$ 时，若 $d [i] [k] + d [k] [j] < d [i] [j]$ ，则更新节点 $i 、 j$ 之间的距离；
即 $d [i] [j] = min (d [i] [j], d [i] [k] + d [k] [j])$ ，该公式为求解最短路的递推公式，证明过程见2.1

二、算法核心

2.1、递推公式推导

即需证明：考虑 $N$ 个节点之后（假设第 $N$ 个节点为节点 $n$ ），节点 $i 、 j$ 之间的最短路就一定已知

【已知结论（结论1）：对于包含 $N$ 个节点的无负环图，节点 $i 、 j$ 之间一定存在不包含重复节点的最短路径】

【结论1】证明：

若节点 $i 、 j$ 之间存在包含环的路径（ $i ... k ... k ... j$ ），因为图中没有负环（节点 $k ... k$ 的长度 $\geq0$ ），则不包含环的路径长度更短；
因为不包含环（无重复节点）的路径数量有限，其中的最短路径就是图中节点 $i 、 j$ 之间的最短路径。

基于**【结论1】**进行证明：

情况1：考虑前 $N - 1$ 个节点时，节点 $i 、 j$ 之间已经找到一条最短路，计为 $d [N - 1] [i] [j]$

通过比较 $d [N - 1] [i] [j]$ 与 $d [N - 1] [i] [n] + d [N - 1] [n] [j]$ 的值，可以确定节点 $i 、 j$ 之间的最短路 $d [N] [i] [j]$

说明：

其一：因为图中无负环，因此在考虑第 $N$ 节点 $n$ 之后，节点 $i 、 n$ 之间的最短路保持不变，节点 $n 、 j$ 之间的最短路保持不变（【结论1】），即 $d [N] [i] [n] = d [N - 1] [i] [n], d [N] [n] [j] = d [N - 1] [n] [j]$ ；
其二：因为 $d [N - 1] [i] [j]$ 是节点 $i 、 j$ 之间不考虑节点 $n$ 的最短路，在考虑节点 $n$ 之后，节点 $i 、 j$ 之间新增了部分路径，这些路径都会经过节点 $n$ ，这些路径中的最短路为 $d [N - 1] [i] [n] + d [N - 1] [n] [j]$ ；
因此只需要比较 $d [N - 1] [i] [j]$ 与 $d [N - 1] [i] [n] + d [N - 1] [n] [j]$ 即可确定节点 $i 、 j$ 之间的最短路

情况2：考虑前 $N - 1$ 个节点时，节点 $i 、 j$ 之间尚未找到最短路

此种情况说明节点 $i$ 到节点 $j$ 的所有路径都经过第 $N$ 个节点，因此考虑第 $N$ 个节点之后，节点 $i 、 j$ 之间的最短路就已知，为 $d [N - 1] [i] [n] + d [N - 1] [n] [j]$

综合情况1、情况2，总结递推公式：

考虑第 $N$ 个节点 $n$ 时，节点 $i 、 j$ 之间的最短路一定存在，且为 $d [N] [i] [j] = min (d [N - 1] [i] [j], d [N - 1] [i] [n] + d [N - 1] [n] [j])$ ；

节点 $i 、 j$ 之间最短路的递推公式 $d [K] [i] [j] = min (d [K - 1] [i] [j], d [K - 1] [i] [k] + d [K - 1] [k] [j])$

其中假设第 $K$ 个节点的编号为 $k$ ， $d [K - 1] [i] [k]$ 表示考虑前 $K - 1$ 个节点时节点 $i$ 与节点 $k$ 之间的最短路

$K$ 为0时，可以由节点之间的距离矩阵确定 $d [0] [i] [j]$
$\begin{equation} d[0][i][j]=\left\{ \begin{aligned} 0 & \quad i=j\\ l & \quad i,j相邻(l为路段长度)\\ +\infty & \quad i,j不相邻(编程时可以用足够大的正数表示) \end{aligned} \right . \end{equation}$

2.2、Floyd算法代码

算法核心代码为三层for循环：第一层循环为 $k$ 值的更新，后两层循环是图中 $i 、 j$ 节点之间最短距离的更新

for k in range(self.node_num):
    for i in range(self.node_num):
        for j in range(self.node_num):
            # 判断是否要更新节点i、j之间的最短距离，shortest_path_matrix为距离矩阵
            shortest_path_matrix[i, j] = min(shortest_path_matrix[i, j], shortest_path_matrix[i, k] + shortest_path_matrix[k, j])

完整代码如下：

class ShortestPathRecognition(object):
    def __init__(self, adjacent_matrix, node_num, path_maximum):
        self.adjacent_matrix = adjacent_matrix
        self.node_num = node_num
        self.path_maximum = path_maximum

    def floyd(self):
        """
        多源最短路求解算法
        :return: 最短路径长度矩阵shortest_path_matrix，shortest_path_matrix[i, j]表示节点i、j之间的最短路径长度
        """
        # 处理邻接矩阵，设置不相邻的节点之间路径长度（根据实际问题设置足够大的数：path_maximum）
        for i in range(self.node_num):
            for j in range(i + 1, self.node_num):
                if self.adjacent_matrix[i, j] == 0:
                    self.adjacent_matrix[i, j] = self.adjacent_matrix[j, i] = self.path_maximum
        # print(self.adjacent_matrix)

        shortest_path_matrix = copy.deepcopy(self.adjacent_matrix)

        for k in range(self.node_num):
            for i in range(self.node_num):
                for j in range(self.node_num):
                    shortest_path_matrix[i, j] = min(shortest_path_matrix[i, j], shortest_path_matrix[i, k] + shortest_path_matrix[k, j])

        return shortest_path_matrix

2.3、其他

Floyd算法的一些细节（讨论较多但解释不清晰的地方）

2.3.1、递推公式距离更新细节分析

考虑前 $K$ 个节点时，根据 $k 、 i 、 j$ 的“位置关系”，更新节点 $i 、 j$ 的距离时有如下四种情况：

$d [K] [i] [j] = min (d [K - 1] [i] [j], d [K - 1] [i] [k] + d [K - 1] [k] [j])$ ；
$d [K] [i] [j] = min (d [K - 1] [i] [j], d [K] [i] [k] + d [K - 1] [k] [j])$ ；
$d [K] [i] [j] = min (d [K - 1] [i] [j], d [K - 1] [i] [k] + d [K] [k] [j])$ ；
$d [K] [i] [j] = min (d [K - 1] [i] [j], d [K] [i] [k] + d [K] [k] [j])$

因为图中无负环，因此在考虑第 $K$ 个节点之后（假设第 $K$ 个节点的编号为 $k$ ），节点 $i 、 k$ 之间的最短路保持不变，节点 $k 、 j$ 之间的最短路保持不变（【结论1】），以上四种情况可统一表示为 $d [K] [i] [j] = min (d [K - 1] [i] [j], d [K - 1] [i] [k] + d [K - 1] [k] [j]$

2.3.2、三维降至两维：距离矩阵更新方式

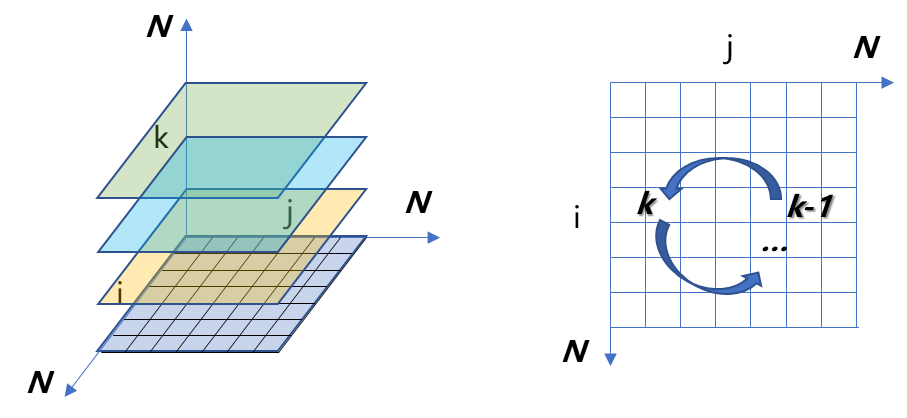

理论上应该对每一个 $K$ 使用一个二维矩阵记录节点 $i 、 j$ 之间的最短距离（左图）

但是因为 $K$ 只跟 $K - 1$ 相关，所以可以使用一个二维矩阵记录节点 $i 、 j$ 之间的最短距离（ $K$ 为0时，为初始的距离矩阵），仅需持续更新这个距离矩阵（右图）

要求 $k$ 在外层， $i 、 j$ 在内层，详见2.2代码部分、2.3.3说明

2.3.3、 $k$ 在最外层的原因

核心原因：Floyd算法的核心是动态规划， $k$ 为动态规划的“阶段”，因此在最外层。

当 $i 或 j$ 在最外层时，不能保证考虑所有节点之后，距离矩阵中的值是节点之间的最短距离（详见2.2代码实现部分：三层for循环）

例如： $i$ 在最外层， $k$ 在最内层，对于节点 $i = 2 、 j = 1$ ，考虑节点 $k = 3$ 时，需要根据公式 $d [2] [1] = min (d [2] [1], d [2] [3] + d [3] [1])$ 确定最短距离，但问题在于此时 $d [2] [3] 、 d [3] [1]$ 都还未被更新，据此计算出的 $d [2] [1]$ 也不能保证是节点 $i = 2 、 j = 1$ 之间的最短距离
