STM32CubeMX学习二 之UART配置

---

前言

记录一下STM32CubeMX的学习笔记，同时分享给初学的小白，希望一起进步。

---

一、本地环境

编译环境：KEIL
代码生成：STM32CubeMX
库：HAL
MCU：STM32F072

二、开始

1.工程创建

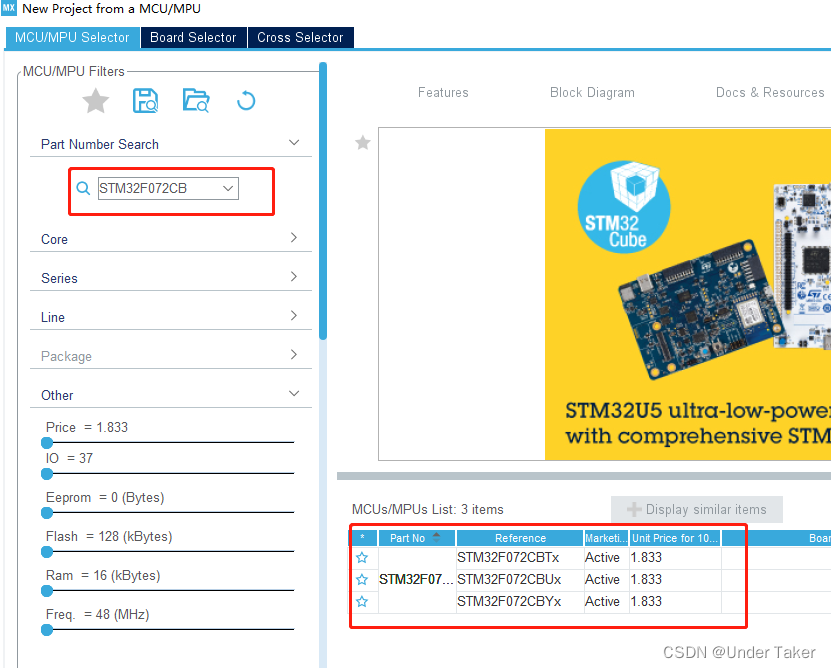

打开 STM32CubeMX，在“New Project”中点击"ACCESS TO MCU SELECTOR"来选择MCU的型号。

之后在对应的搜索框内选择你自己的mcu型号，然后选择即可。

双击芯片进来过后可以看到以下界面：

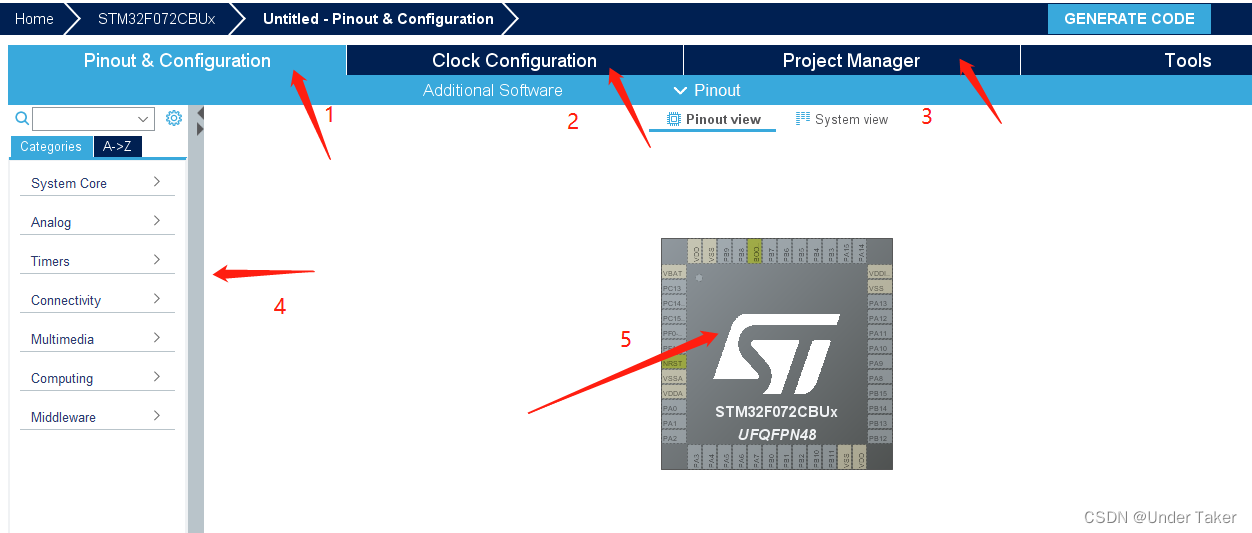

一共有五个部分：
1、引脚配置，外设配置
2、时钟配置
3、工程配置
4、引脚外设配置下拉选项
5、芯片图

这里我们只讲解UART配置。

2.UART配置

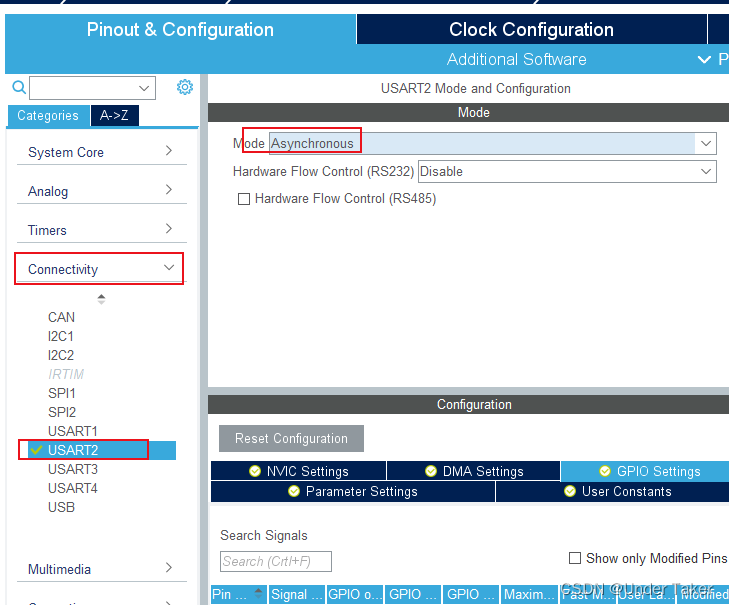

选中“Pinout&Configuration”选项，点击左边的Connectivity选项，选中USART2，并且将模式选为Asynchronous即异步串口模式，其他的的串口模式可以按照需求进行选择。

选择之后，我们可以看到右边的引脚分配图的PA2和PA3已经设置成了USART2_TX和USART2_RX模式。

选择好之后，我们在Configuration界面进行串口配置。

1、NVIC Setting ：配置串口中断使能
2、DMA Setting ：配置发送接收的DMA模式
3、GPIO Setting ：配置串口引脚
4、Parameter Setting ：配置串口

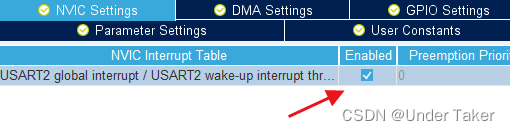

我这里没有使用串口中断所以没有配置，如果要使用的话直接Enabled就行了。

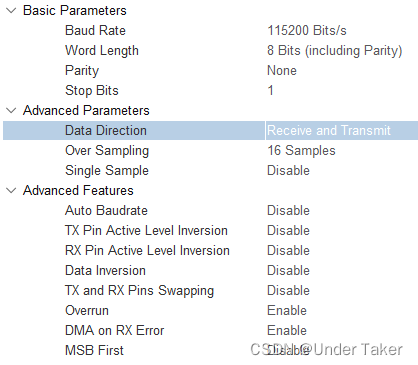

这里是串口配置：
波特率：115200
字节长度：8
无校验
一个停止位

2.时钟配置

配置完GPIO后开始配置时钟，这里讲的是没有外部时钟，用的是内部时钟，默认14Mhz的内部时钟。

3.代码生成

时钟配置完毕后，选择“Project Manager”到工程配置界面。
1、配置工程的名称
2、工程存储路径
3、IDE选择（如果是keil工具，选择MDK-ARM）
4、mcu依赖的cube包在哪个目录

接着到“Code Generator”下选择这几个选项来生成工程：

选择好过后我们就可以点击右上角的"GENERATE CODE"按键来生成代码了。
如果提示你的firmware package 缺少直接更新下载即可，如果没网状态，就需要去官网下载依赖包放在之前提到的目录下即可。

我是用以下依赖包生成的工程代码。

3.编译工程

点击编译按钮对工程进行编译。

在 CubeMX 生成的文件中添加用户代码的时候，必须是写在/* USER CODE BEGIN n*/和/* USER CODE
END n*/之间。这样如果需要改变 Cube 工程的配置，在重新生成代码时，在这两句注释之间的语 句不会被覆盖。而用户新建或添加的文件不会受到影响。

编译完成后,我们去到 stm32f0xx_hal_uart.c的源文件，然后右键，打开相应的头文件。

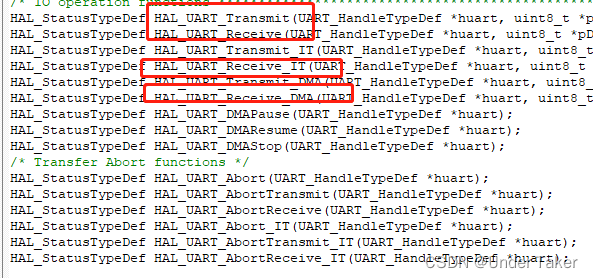

找到串口函数：

在main函数中添加以下代码即可：

编译程序，下载运行，mcu即可循环发送“Hello world”。

函数解析：
HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
第一个参数 huart：串口的句柄结构体指针，本例中使用&huart2，因为 CubeMX 配置生成的代码 中已经定义了 huart2，并且在初始化函数 MX_USART2_UART_Init( )代码中已经将该变量和硬件的 USART2进行了关联，所以操作的就是 USART2
第二个参数 pData：是要发送的数据的指针，可以像本例一样，直接写入字符串。
第三个参数 Size：本次要发送的字符数量。
第四个参数 Timeout：超时时间，单位是 ms。这是发送一个字符的超时时间，如果发送某个字符 超过了所给的参数，则函数会返回 HAL_TIMEOUT。
该函数是有返回值的，返回值反映的是整个发送过程是否有错误。本例中没有考虑返回值。

如果要使用串口中断函数或者DMA函数需要配置cubemx对应的设置：
NVIC设置：

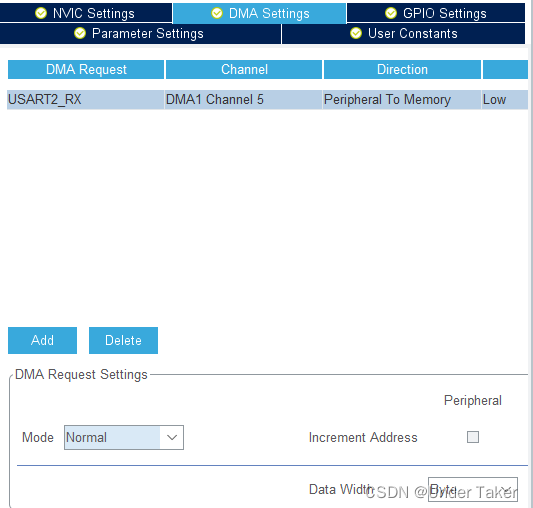

DMA设置：

---
