SketchUp的自动化实战 （二）获取内部空间

SketchUp的自动化实战 （二）获取内部空间

之前在做光伏插件的时候用到了投影功能，

投影功能有很多应用场景，

今天我们来制作一个获取柜体 内部空间 的插件。

获取柜体内部空间 ▼

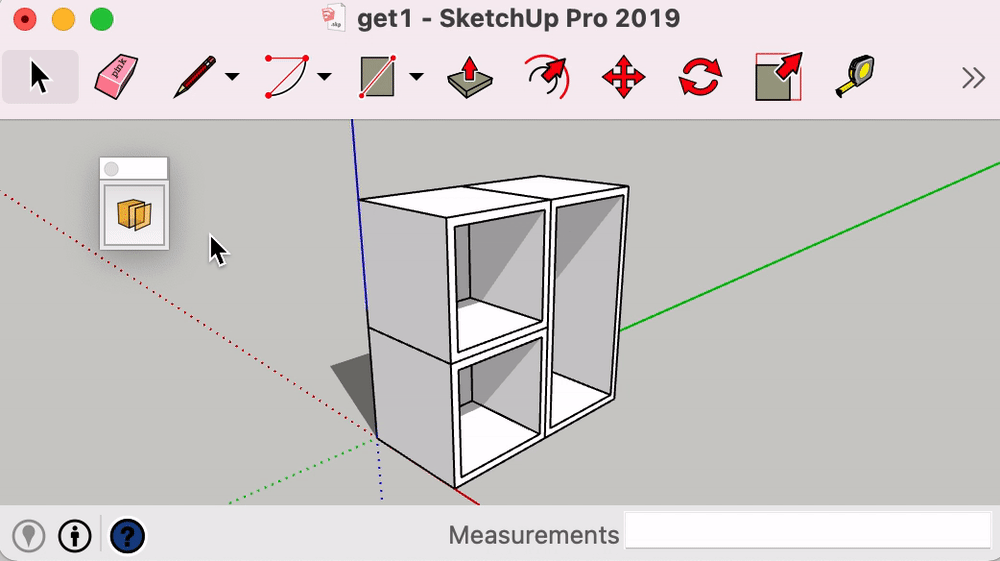

(获取内部抠门空间演示1)

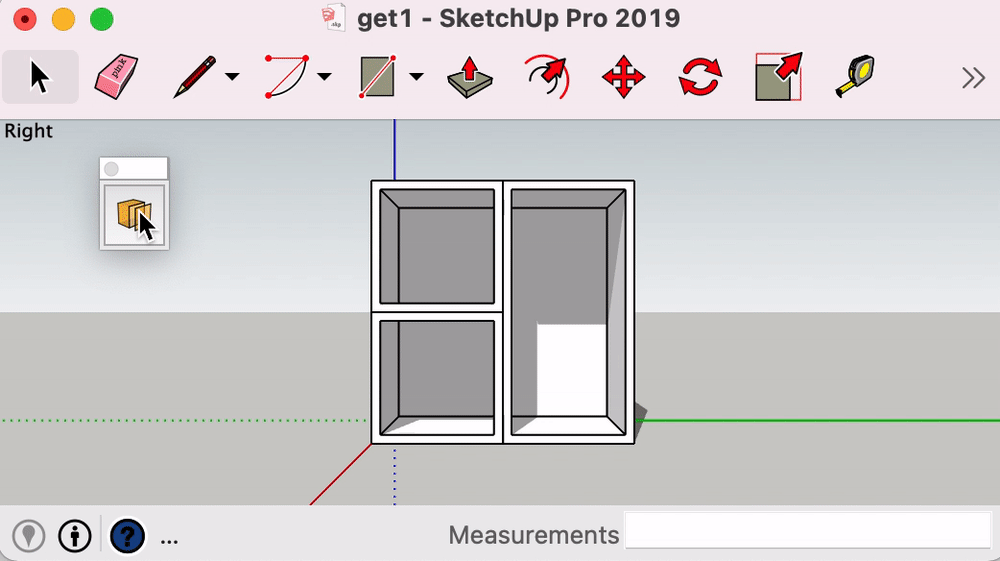

(获取内部抠门空间演示2)

思路分析

• 通过InputPoint.pick获取鼠标在内部空间点击的位置；

• 通过Model.raytest获取当前点往XZY轴六个方向的投影面；

• 通过获取内部空间的5个投影面推断出开口面；

1、获取鼠标当前位置 ▼

我们定义一个工具类去实现释放鼠标左键的响应的事件，

再通过InputPoint.pick获取点击模型上的点:

(获取鼠标点击模型上的点)

对应代码：

class InnerSpace
	# ...
  # 左键松开事件
  def onLButtonUp(_flags, x, y, view)
    # 通过视图获取点坐标
    pick_point = Sketchup::InputPoint.new
    pick_point.pick(view, x, y)
    pick_point.position
    # ...
  end
  # ...
end

2、往6个方向投影 ▼

再通过Model.raytest往XYZ方向投影，

收集投影线击中的物体：

(往zxy正负六个方向投影)

对应代码

# 构造XYZ轴的6个方向的raytest列表,获取投影元素
# spot = pick_point.position
item_list = []
[1, -1].each do |vec|
  (0..2).each do |i|
    cu_vec = Geom::Vector3d.new(0, 0, 0)
    cu_vec[i] = vec
    item_list << model.raytest([spot, cu_vec], true)
  end
end

备注：

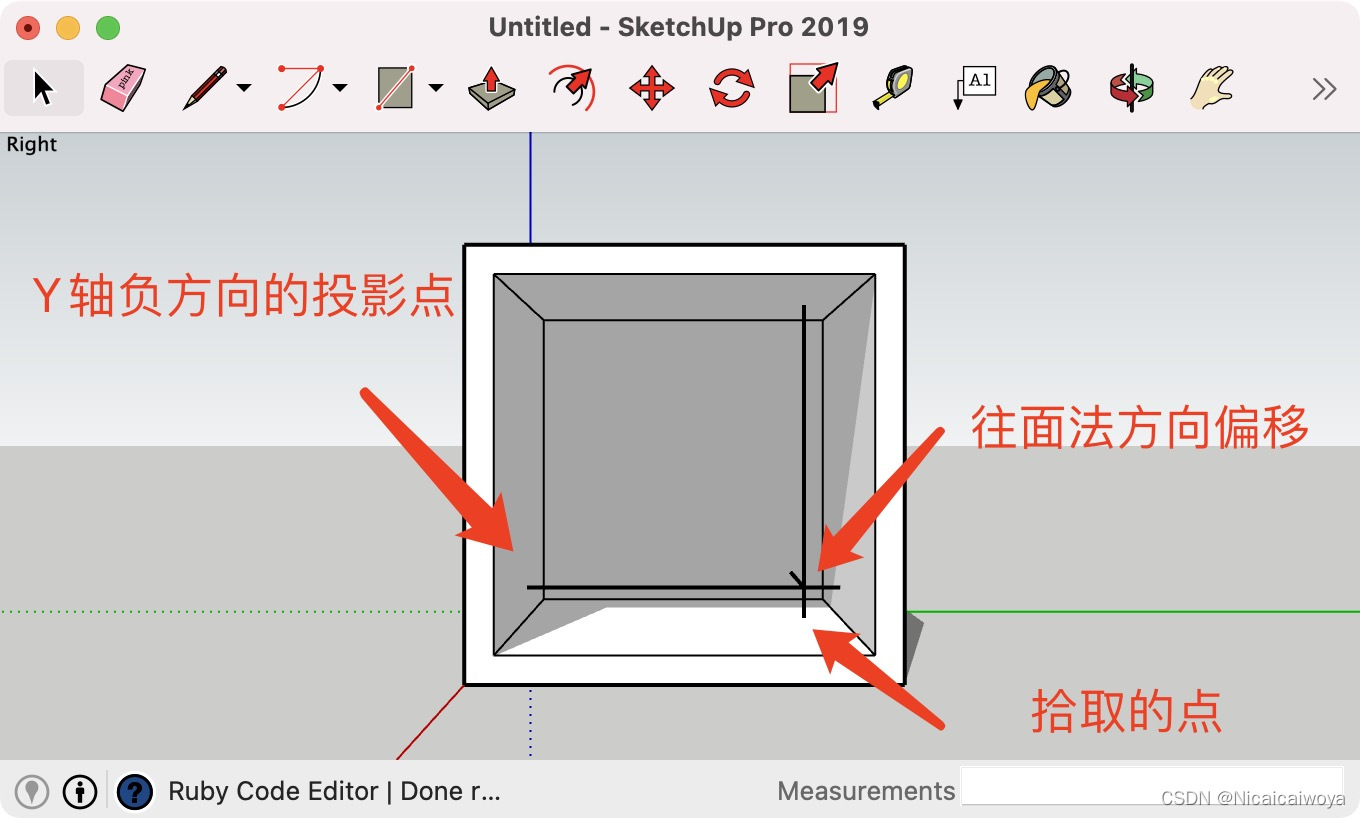

拾取到的点我们往面的法方向移动一点距离，

目的是为了保证有5个方向获能取到投影面。

解释一下model.raytest的用法：

(一个点往-z方向投影在一斜面上)

.raytest(ray, wysiwyg_flag = true) ⇒ Array(Geom::Point3d, Array<Sketchup::Drawingelement>)?

入参:

ray是我们构造的一条射线，

用于指定投影的方向。

wysiwyg_flag表示是否忽略隐藏的物体。

返回:

返回一个包含两个元素列表，

第一个元素是投影点，

第二个元素是投影击中物体的实体集合，

文档原话是：instance path array of the entity

比如点击一个组件ComponentInstance_a上的面face_a上的点point_a

那投影得到的对象是：[point_a,[ComponentInstance_a,face_a]]

3、提取内部5个投影面 ▼

上面我们获取到了面

# 解析投影元素，存储内部空间的5个面
inner_faces = []
item_list.each do |item|
  # 过滤投影得到的面
  item_faces = item[1].select { |i| i.is_a? Sketchup::Face }
  # 去除没有投影面的
  inner_faces << item_faces[0] unless item_faces.empty?
end

4、获取开口面顶点 ▼

这里提供一种思路：

顶点关联的面在内部面之外，说明是开口处的点（前提是开口有个厚度面）

欢迎小伙伴们交流更好的解法。

(通过内部空间的5个面获取开口顶点)

对应代码：

# 通过内部空间的5个面获取开口的顶点
def get_surface_points(inner_faces)
  # 存储开口顶点集合
  vertices_list = []
  inner_faces.each do |f|
    vertices_list += f.vertices
  end
  # 所有顶点去重，获取顶点的关联面
  surface_vertices = []
  vertices_list.uniq.each do |v|
    # 顶点关联的面在内部面之外，说明是开口处的点（前提是开口有个厚度面）
    diff_face = v.faces - inner_faces
    surface_vertices << v unless diff_face.empty?
  end
  surface_vertices.map do |i|
    i.position
  end
end

---

---

总结

该能力目前已兼容组和组件，

基于该能力在获取到开口面之后，

我们应该做一些定制化的功能，

比如一键生成门板、把手等五金件。

不过笔者对设计行业了解不多，

具体是否有价值，

能应用在哪些方面等待各位小可爱去使用。

公众号回复 内部空间 获取体验插件。

---
