Zynq平台使用CAN通信开发实战指南

前言

在Zynq SoC平台上进行CAN通信开发，具有高性能、低延迟等优势，适合用于工业控制、汽车电子等对实时性要求较高的场景。
本文将围绕Zynq-7010平台，介绍在裸机环境和FreeRTOS中使用CAN通信的完整开发流程，实现250Kbps的CAN扩展帧通信，包括工程配置、驱动开发、中断管理、波特率设置以及调试经验等内容。

本文适用于对 Zynq 开发体系具有一定基础的读者，且不对基础的知识过于展开描述。

1. 基础介绍

1.1 平台介绍

Zynq-7000 系列 SoC 是 Xilinx 推出的融合了 ARM Cortex-A9 核心与 FPGA 可编程逻辑的片上系统（SoC），广泛应用于工业、汽车、通信等领域。其架构将处理系统（PS）与可编程逻辑（PL）通过高速 AXI 接口紧密耦合，使得在嵌入式系统中兼具灵活性与高性能。

本项目基于 Zynq-7010 芯片开发，使用开发工具如下：

  • 硬件平台：Zynq-7010
  • 开发工具链：
    • Vivado 2017.4
    • XSDK
  • 调试工具：JTAG + USB-CAN模块 + 上位机CAN调试软件

Zynq PS端集成了两个独立的 CAN 控制器（CAN0 和 CAN1），均支持标准帧和扩展帧格式，且支持中断和轮询两种通信模式。

1.2 CAN协议基础

CAN（Controller Area Network）是一种多主机通信协议，最早由 Bosch 公司为汽车电子开发，具有高可靠性、实时性和抗干扰能力强的优点。以下是 CAN 协议的几个关键点：

  • 帧格式：

    • 标准帧（11位标识符）
    • 扩展帧（29位标识符）
    • 支持数据帧、远程帧、错误帧和过载帧

  • 通信方式：

    • 多主广播机制，采用非破坏性仲裁方式（ID越小优先级越高）
    • 单线接收双线差分发送（CAN_H 与 CAN_L）

  • 物理层要求：

    • 总线两端应各连接一个120Ω终端电阻
    • 推荐布线总长度不超过40米，速率受线长影响显著

  • 常用波特率：

    • 10Kbps、50Kbps、125Kbps、250Kbps、500Kbps、1Mbps

CAN因其开放性和稳定性，被广泛应用于工业控制、楼宇自动化、医疗仪器及车辆系统。

1.3 Zynq上使用CAN的注意事项

Zynq使用CAN模块时，需要注意以下几点：

  • CAN控制器位置：Zynq的CAN控制器集成在PS端，不在PL中使用逻辑实现。

  • 时钟配置：CAN控制器的时钟源需从 Vivado配置，官方例程推荐使用 24MHz作为CAN时钟，具体根据需求修改

1.4 CAN引脚配置与硬件连接

在 Vivado 工程中，CAN 的引脚配置通常有两种方式：

  • MIO引脚：

    • 可直接在 ZYNQ7 IP 中使能 MIO，例如：
      • MIO10：CAN0_TX
      • MIO11：CAN0_RX
    • 引脚受限于板载资源，需查阅原理图确认是否可用

  • EMIO引脚（推荐用于 PL 引脚输出）：

    • 可通过 EMIO 将 CAN 信号输出到 PL，再通过 IO Buffer 引脚约束输出至收发器
    • 适用于 MIO 不足或 MIO已被占用的情况

  • 注意事项：

    • 收发器建议独立供电（推荐3.3V或5V）
    • 与其他设备通信时，需确认双方波特率一致

2. 具体上手

2.1 工程配置

  • ** Vivado 中的硬件平台设计**

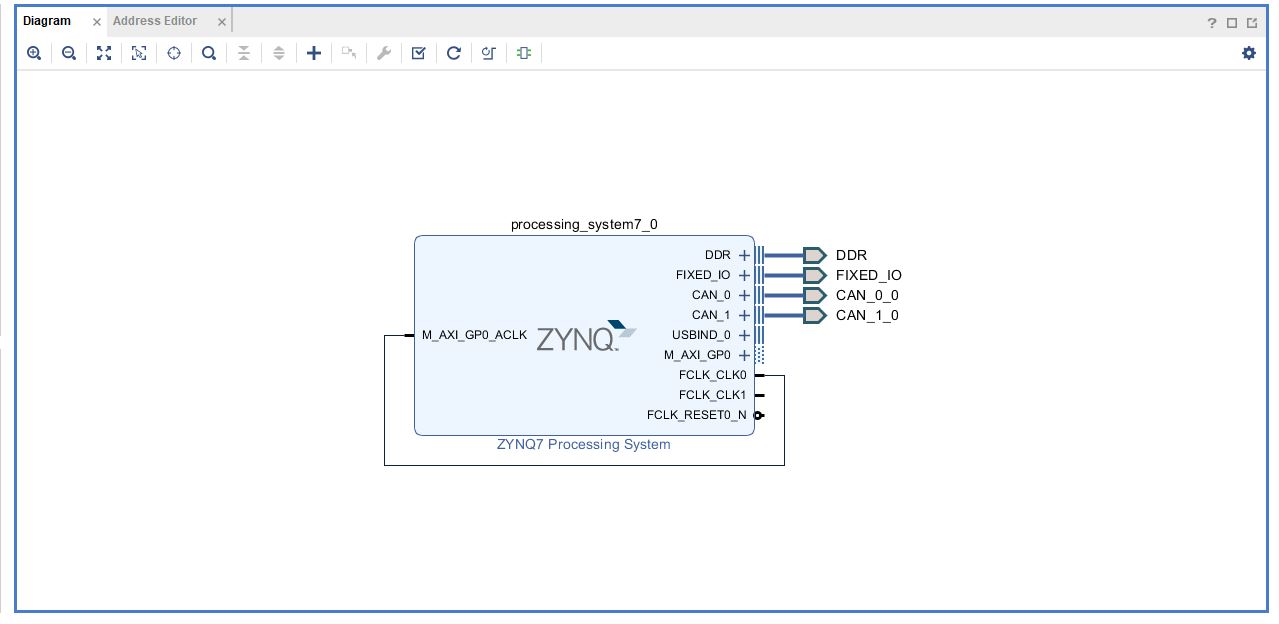

    • BlockdesignBlockdesign

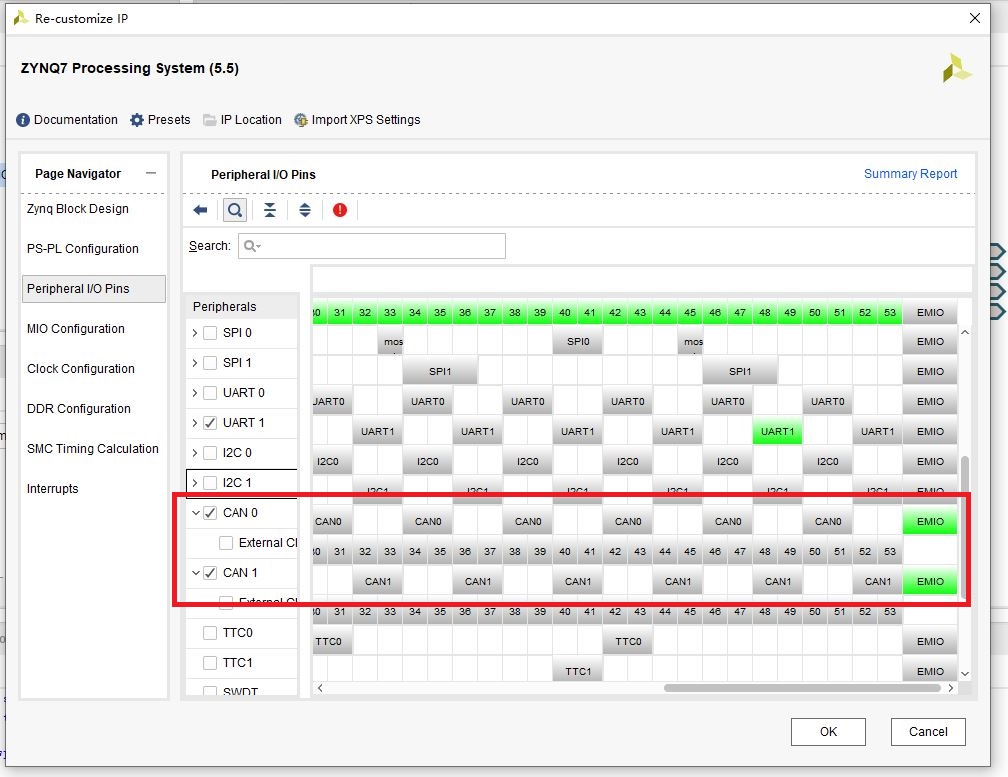

    • 使能CAN，共有两个CAN，根据自己需求使能
      使能CAN

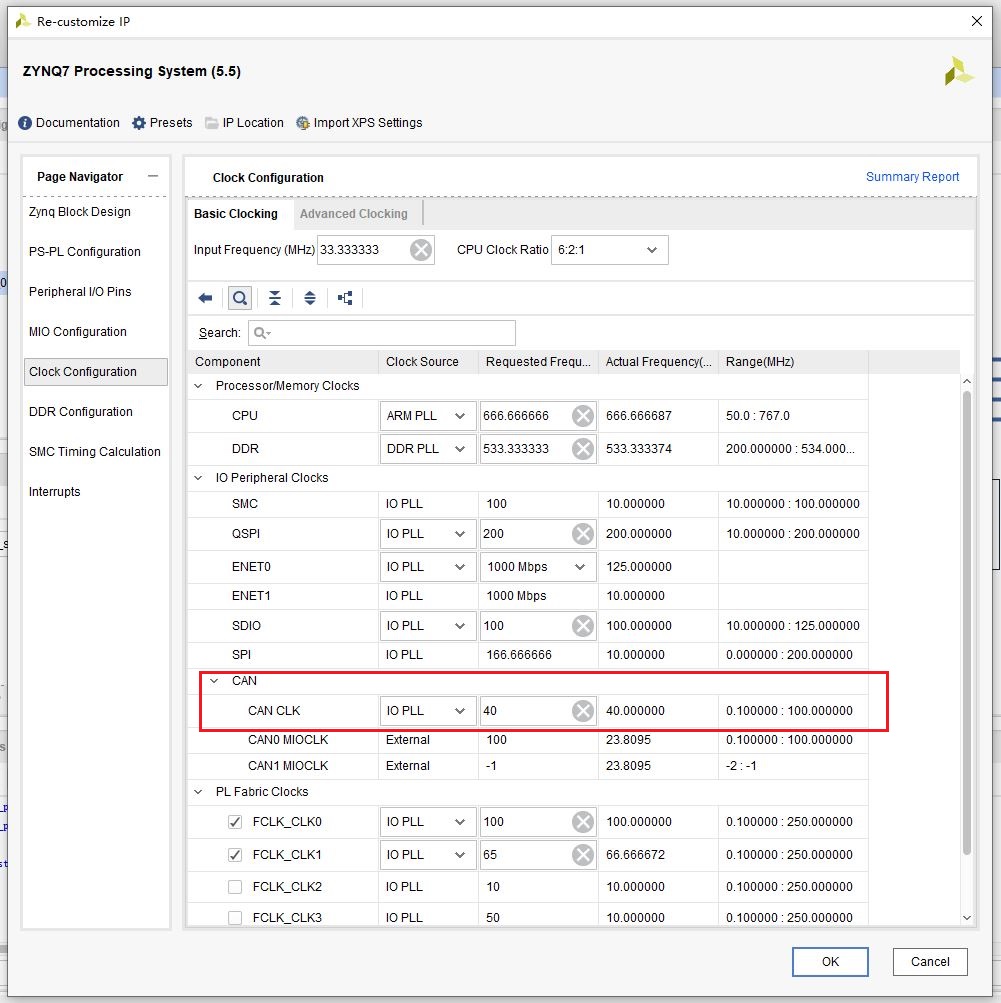

    • 配置时钟。关于时钟，官方例程24M，我个人调整为40M
      clock

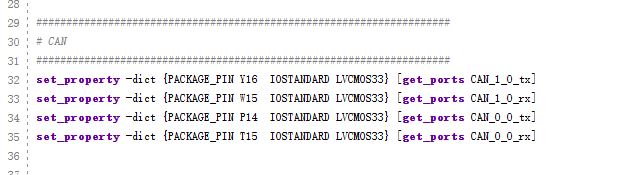

    • 管脚XDC约束，根据个人需求，我这边使用EMIO
      XDC

  • XSDK
    • 这里不介绍工程建立，可参照官方源码修改

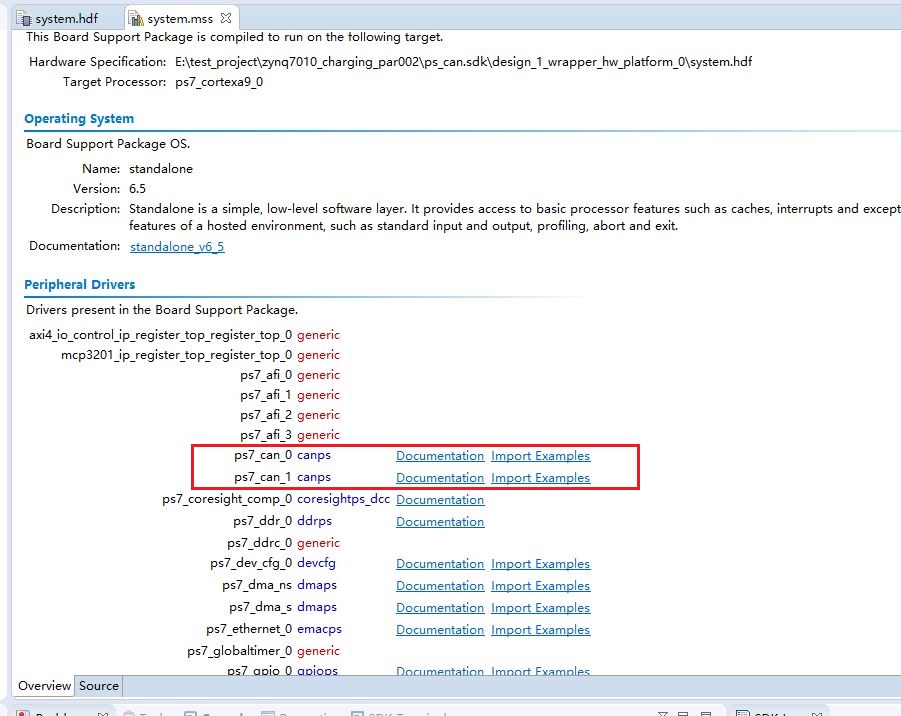

      mss
      example

2.2 CAN驱动源码

以下是我个人根据官方例程修改的驱动程序，驱动支持 标准帧/扩展帧的收发、完整中断处理、回调注册机制，结构说明在后面

  • 源码
/*
 * dev_can_ps_0.c
 *
 *  Created on: 2024年5月11日
 *      Author: Jafi666
 */

#include "xparameters.h"
#include "xcanps.h"
#include "xil_exception.h"
#include "xil_printf.h"
#include "stdio.h"
#include "xscugic.h"
#include "dev_can_ps_0.h"
#define CAN_DEVICE_ID		XPAR_XCANPS_0_DEVICE_ID
#define CAN_INTR_VEC_ID		XPAR_XCANPS_0_INTR

/* Maximum CAN frame length in word */
#define XCANPS_MAX_FRAME_SIZE_IN_WORDS (XCANPS_MAX_FRAME_SIZE / sizeof(u32))

/*
 * 设置can工作模式
 * */
//#define CAN_MODE 	XCANPS_MODE_LOOPBACK /*内部回环模式，可在这个模式下先验证软件工程*/
#define CAN_MODE 	XCANPS_MODE_NORMAL /*普通工作模式*/


/*
 * 数据限制
 */
#define MIN_DATA_LENGTH	1 /* Frame Data field length */
#define MAX_DATA_LENGTH	8 /* Frame Data field length */

/*
 * id上限
 */
#define MAX_StandardId		0x7FF/*标准帧id上限*/
#define MAX_ExtendedId		0x1FFFFFFF/*扩展帧id上限*/

#define BTR_SYNCJUMPWIDTH		0	//同步跳转宽度
#define BTR_SECOND_TIMESEGMENT	1	//TSEG2
#define BTR_FIRST_TIMESEGMENT	12 	//TSEG1
#define BRPR_BAUD_PRESCALAR	9

/*40MHz时钟频率，波特率250k可用
#define BTR_SYNCJUMPWIDTH		0//同步跳转宽度
#define BTR_SECOND_TIMESEGMENT	1	//TSEG2
#define BTR_FIRST_TIMESEGMENT	12 //TSEG1
#define BRPR_BAUD_PRESCALAR	9
*/


/*100MHz时钟频率，波特率1M可用
#define BTR_SYNCJUMPWIDTH		3
#define BTR_SECOND_TIMESEGMENT	2
#define BTR_FIRST_TIMESEGMENT	15
#define BRPR_BAUD_PRESCALAR	4
*/

static void Can_Ps_Config(XCanPs *InstancePtr);

static void SendHandler(void *CallBackRef);
static void RecvHandler(void *CallBackRef);
static void ErrorHandler(void *CallBackRef, u32 ErrorMask);
static void EventHandler(void *CallBackRef, u32 Mask);

static void Ps_CAN_0_Recv(	unsigned long MESSAGE_ID,
							unsigned long DATA_LENGTH,
							unsigned char *RECV_DATA);

/************************** Variable Definitions *****************************/

static XCanPs CanInstance;    /* Instance of the Can driver */

/*
 * Buffers to hold frames to send and receive. These are declared as global so
 * that they are not on the stack.
 * These buffers need to be 32-bit aligned
 */
static u32 TxFrame[XCANPS_MAX_FRAME_SIZE_IN_WORDS];
static u32 RxFrame[XCANPS_MAX_FRAME_SIZE_IN_WORDS];

volatile static int LoopbackError;	/* Asynchronous error occurred */
volatile static int RecvDone;		/* Received a frame */
volatile static int SendDone;		/* Frame was sent successfully */


static CAN0_Recv_Callback can_recv_callback = NULL;//全局的回调函数指针：


/**********************************************************************
* 函数名称: CAN0_Register_Recv_Callback
* 功能描述:  注册回调函数
* 输入参数:
* 输出参数:
* 返 回 值:
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/26         V1.0     DEMO             创建
***********************************************************************/
void CAN0_Register_Recv_Callback(CAN0_Recv_Callback callback) {
    can_recv_callback = callback;
}

/**********************************************************************
* 函数名称: Can_Ps_Config
* 功能描述:  配置ps can控制器
* 输入参数: null
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static void Can_Ps_Config(XCanPs *InstancePtr)
{
	/*
	 * Enter Configuration Mode if the device is not currently in
	 * Configuration Mode.
	 */
	XCanPs_EnterMode(InstancePtr, XCANPS_MODE_CONFIG);//进入配置模式，配置模式允许用户设置控制器的参数，如波特率和位定时，而不干扰正在进行的通信
	while(XCanPs_GetMode(InstancePtr) != XCANPS_MODE_CONFIG);

	/*
	 * Setup Baud Rate Prescaler Register (BRPR) and
	 * Bit Timing Register (BTR).
	 */
	XCanPs_SetBaudRatePrescaler(InstancePtr, BRPR_BAUD_PRESCALAR);//设定波特率

	XCanPs_SetBitTiming(InstancePtr, BTR_SYNCJUMPWIDTH,
					BTR_SECOND_TIMESEGMENT,
					BTR_FIRST_TIMESEGMENT);

}

/**********************************************************************
* 函数名称: Can_Ps_Init
* 功能描述:  配置ps can初始化
* 输入参数: null
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static int Can_Ps_Init(XScuGic *IntcInstPtr ,XCanPs *CanInstPtr,
				u16 CanDeviceId, u16 CanIntrId)
{
	int Status;
	XCanPs_Config *ConfigPtr;

	ConfigPtr = XCanPs_LookupConfig(CanDeviceId);//查找设备
	if (ConfigPtr == NULL) {
		return XST_FAILURE;
	}
	XCanPs_CfgInitialize(CanInstPtr,
				ConfigPtr,
				ConfigPtr->BaseAddr);//配置初始化

	Status = XCanPs_SelfTest(CanInstPtr);//自检
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	Can_Ps_Config(CanInstPtr);//配置can控制器

	XCanPs_SetHandler(CanInstPtr, XCANPS_HANDLER_SEND,
			(void *)SendHandler, (void *)CanInstPtr);//设置发送回调
	XCanPs_SetHandler(CanInstPtr, XCANPS_HANDLER_RECV,
			(void *)RecvHandler, (void *)CanInstPtr);//设置接收回调
	XCanPs_SetHandler(CanInstPtr, XCANPS_HANDLER_ERROR,
			(void *)ErrorHandler, (void *)CanInstPtr);//设置错误回调
	XCanPs_SetHandler(CanInstPtr, XCANPS_HANDLER_EVENT,
			(void *)EventHandler, (void *)CanInstPtr);//设置一般事件回调

	/*
	 * Initialize the flags.
	 */
	SendDone = FALSE;
	RecvDone = FALSE;

	/*
	 * Connect to the interrupt controller.
	 */
	Status = XScuGic_Connect(IntcInstPtr, CanIntrId,
				(Xil_InterruptHandler)XCanPs_IntrHandler,
				(void *)CanInstPtr);//连接中断处理函数
	if (Status != XST_SUCCESS) {
		return Status;
	}

	/*
	 * Enable the interrupt for the CAN device.
	 */
	XScuGic_Enable(IntcInstPtr, CanIntrId);//使能can的系统中断

	/*
	 * Enable all interrupts in CAN device.
	 */
	XCanPs_IntrEnable(CanInstPtr, XCANPS_IXR_ALL);//使能can的所有中断

	/*
	 * Enter Loop Back Mode.
	 */

	XCanPs_EnterMode(CanInstPtr, CAN_MODE);//内部回环模式
	while(XCanPs_GetMode(CanInstPtr) != CAN_MODE);

	return XST_SUCCESS;
}

/**********************************************************************
* 函数名称: SendHandler
* 功能描述:  发送回调函数
* 输入参数: null
* 输出参数: null
* 返 回 值: null
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static void SendHandler(void *CallBackRef)
{
	/*
	 * The frame was sent successfully. Notify the task context.
	 */
	SendDone = TRUE;
	//printf("CAN_0 DATA SendDone\r\n\r\n");
}


/**********************************************************************
* 函数名称: RecvHandler
* 功能描述:  接收回调函数,对数据进行解析
* 输入参数: null
* 输出参数: null
* 返 回 值: null
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static void RecvHandler(void *CallBackRef)
{
	XCanPs *CanPtr = (XCanPs *)CallBackRef;
	int Status;
	u32 Rx_temp = 0;

	unsigned long MESSAGE_ID;
	unsigned long IDEXTENSION;
	unsigned long DATA_LENGTH;
	unsigned char RECV_DATA[8];

	/*
	 * 读取
	 */
	Status = XCanPs_Recv(CanPtr, RxFrame);
	if (Status != XST_SUCCESS) {

		return;
	}

	Rx_temp = RxFrame[0];//帧0

	/*
	 * 解析帧类型，0标准帧，1扩展帧
	 */
	IDEXTENSION = (Rx_temp & XCANPS_IDR_IDE_MASK)>>XCANPS_IDR_IDE_SHIFT;

	/*
	 * 解析消息ID
	 */
	if(IDEXTENSION == 0)
	{
		MESSAGE_ID = (Rx_temp & XCANPS_IDR_ID1_MASK)>>XCANPS_IDR_ID1_SHIFT;
	}
	else if(IDEXTENSION == 1)
	{
        uint32_t standardId = (Rx_temp & XCANPS_IDR_ID1_MASK) >> XCANPS_IDR_ID1_SHIFT;
        uint32_t extendedId = (Rx_temp & XCANPS_IDR_ID2_MASK) >> XCANPS_IDR_ID2_SHIFT;
        MESSAGE_ID = (standardId << 18) | extendedId;

	}

	/*
	 * 解析数据长度
	 */
	Rx_temp = RxFrame[1];
	DATA_LENGTH = (Rx_temp & XCANPS_DLCR_DLC_MASK)>>XCANPS_DLCR_DLC_SHIFT;

	/*
	 * 解析数据
	 */
	u8 *FramePtr;
	FramePtr = (u8 *)(&RxFrame[2]);
	for (int Index = 0; Index < DATA_LENGTH; Index++) {
		RECV_DATA[Index] =  FramePtr[Index];
	}

	RecvDone = TRUE;

	/*
	 * 数据帧解析完毕，执行用户操作
	 * */
	Ps_CAN_0_Recv(  MESSAGE_ID,
				  DATA_LENGTH,
				  RECV_DATA);

}


/**********************************************************************
* 函数名称: ErrorHandler
* 功能描述:  异常回调函数
* 输入参数: null
* 输出参数: null
* 返 回 值: null
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static void ErrorHandler(void *CallBackRef, u32 ErrorMask)
{

	if(ErrorMask & XCANPS_ESR_ACKER_MASK) {
		/*
		 * ACK Error handling code should be put here.
		 */
	}

	if(ErrorMask & XCANPS_ESR_BERR_MASK) {
		/*
		 * Bit Error handling code should be put here.
		 */
	}

	if(ErrorMask & XCANPS_ESR_STER_MASK) {
		/*
		 * Stuff Error handling code should be put here.
		 */
	}

	if(ErrorMask & XCANPS_ESR_FMER_MASK) {
		/*
		 * Form Error handling code should be put here.
		 */
	}

	if(ErrorMask & XCANPS_ESR_CRCER_MASK) {
		/*
		 * CRC Error handling code should be put here.
		 */
	}

}


/**********************************************************************
* 函数名称: EventHandler
* 功能描述:  事件回调函数
* * interrupts:
*   - XCANPS_IXR_BSOFF_MASK:	Bus Off Interrupt
*   - XCANPS_IXR_RXOFLW_MASK:	RX FIFO Overflow Interrupt
*   - XCANPS_IXR_RXUFLW_MASK:	RX FIFO Underflow Interrupt
*   - XCANPS_IXR_TXBFLL_MASK:	TX High Priority Buffer Full Interrupt
*   - XCANPS_IXR_TXFLL_MASK:	TX FIFO Full Interrupt
*   - XCANPS_IXR_WKUP_MASK:	Wake up Interrupt
*   - XCANPS_IXR_SLP_MASK:	Sleep Interrupt
*   - XCANPS_IXR_ARBLST_MASK:	Arbitration Lost Interrupt
* 输入参数: null
* 输出参数: null
* 返 回 值: null
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static void EventHandler(void *CallBackRef, u32 IntrMask)
{
	XCanPs *CanPtr = (XCanPs *)CallBackRef;

	if (IntrMask & XCANPS_IXR_BSOFF_MASK) {
		/*
		 * Entering Bus off status interrupt requires
		 * the CAN device be reset and reconfigured.
		 */
		XCanPs_Reset(CanPtr);
		Can_Ps_Config(CanPtr);
		return;
	}

	if(IntrMask & XCANPS_IXR_RXOFLW_MASK) {
		/*
		 * Code to handle RX FIFO Overflow Interrupt should be put here.
		 */
	}

	if(IntrMask & XCANPS_IXR_RXUFLW_MASK) {
		/*
		 * Code to handle RX FIFO Underflow Interrupt
		 * should be put here.
		 */
	}

	if(IntrMask & XCANPS_IXR_TXBFLL_MASK) {
		/*
		 * Code to handle TX High Priority Buffer Full
		 * Interrupt should be put here.
		 */
	}

	if(IntrMask & XCANPS_IXR_TXFLL_MASK) {
		/*
		 * Code to handle TX FIFO Full Interrupt should be put here.
		 */
	}

	if (IntrMask & XCANPS_IXR_WKUP_MASK) {
		/*
		 * Code to handle Wake up from sleep mode Interrupt
		 * should be put here.
		 */
	}

	if (IntrMask & XCANPS_IXR_SLP_MASK) {
		/*
		 * Code to handle Enter sleep mode Interrupt should be put here.
		 */
	}

	if (IntrMask & XCANPS_IXR_ARBLST_MASK) {
		/*
		 * Code to handle Lost bus arbitration Interrupt
		 * should be put here.
		 */
	}
}

/**********************************************************************
* 函数名称: Ps_CAN_Send
* 功能描述: can发送数据
* 输入参数: 	unsigned long MESSAGE_ID,消息id
			unsigned long IDEXTENSION,定义是扩展帧还是标准帧
			unsigned long DATA_LENGTH,数据长度，最小1，最大8
			unsigned char *SEND_DATA,发送的数据
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
int Ps_CAN_0_Send(unsigned long MESSAGE_ID,
				unsigned long IDEXTENSION,
				unsigned long DATA_LENGTH,
				unsigned char *SEND_DATA)
{
	int Status;
	/*
	 *  XCanPs_CreateIdValue 生成CAN帧的标识符
	 * 	para1:标准消息ID值，11位
	 *	para2:替代远程传输请求值（SRR）
	 *	para3:标识符扩展（IDE），指示是否使用扩展ID，0标准帧，1扩展帧
	 *	para4:扩展消息ID值，最高29位
	 *	para5:远程传输请求（RTR），用于指示该帧是否为远程帧
	 */
	if(IDEXTENSION == 0)
	{
		if( MESSAGE_ID > MAX_StandardId )
		{
			Status = -1;
			return Status;
		}
		TxFrame[0] = (u32)XCanPs_CreateIdValue( MESSAGE_ID,
												0,
												IDEXTENSION,
												0, //扩展id
												0);

	}
	else if(IDEXTENSION == 1)
	{
		if( MESSAGE_ID > MAX_ExtendedId )
		{
			Status = -1;
			return Status;
		}
		TxFrame[0] = (u32)XCanPs_CreateIdValue( (MESSAGE_ID >> 18) & 0x7FF,//需要把id拆分成标准帧并传入
												0,
												IDEXTENSION,
												MESSAGE_ID & 0x3FFFF, //需要把id拆分把标准帧部分剔除并传入剩余数据位
												0);
	}

	/*
	 * 设置数据长度
	 */
	if((DATA_LENGTH < MIN_DATA_LENGTH)||(DATA_LENGTH > MAX_DATA_LENGTH ))
	{
		Status = -1;
		return Status;
	}
	TxFrame[1] = (u32)XCanPs_CreateDlcValue((u32)DATA_LENGTH);


	/*
	 * 数据写入数组
	 */
	u8 *FramePtr;
	FramePtr = (u8 *)(&TxFrame[2]);
	for (int Index = 0; Index < DATA_LENGTH; Index++) {
		*FramePtr++ = *SEND_DATA ++;
	}

	/*
	 * 等待发送
	 */
	while (XCanPs_IsTxFifoFull(&CanInstance) == TRUE);
	Status = XCanPs_Send(&CanInstance, TxFrame);
	if (Status != XST_SUCCESS) {

		return XST_FAILURE;
	}

	return XST_SUCCESS ;
}


/**********************************************************************
* 函数名称: Ps_CAN_Recv
* 功能描述: 收到数据，进行相关用户处理
* 输入参数: 	unsigned long MESSAGE_ID,消息id
			unsigned long DATA_LENGTH,数据长度，最小1，最大8
			unsigned char *SEND_DATA,接收的数据
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static void Ps_CAN_0_Recv(unsigned long MESSAGE_ID,
						unsigned long DATA_LENGTH,
						unsigned char *RECV_DATA)
{
    if (can_recv_callback != NULL) {
        can_recv_callback(MESSAGE_ID, DATA_LENGTH, RECV_DATA);
    }
}


/**********************************************************************
* 函数名称: CAN_Ps_Intr_Init
* 功能描述: can初始化
* 输入参数: XScuGic *IntcInstPtr 系统中断实例
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
int Ps_CAN_0_Intr_Init(XScuGic *IntcInstPtr)
{
	int Status;
	Status = Can_Ps_Init(IntcInstPtr ,&CanInstance,
			CAN_DEVICE_ID, CAN_INTR_VEC_ID);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	printf("CAN_0 Init Successful！！\r\n\r\n");
	return XST_SUCCESS;
}
  • 头文件
/*
 * dev_can_ps_0.h
 *
 *  Created on: 2024年5月11日
 *      Author: Jafi666
 */

#ifndef SRC_DEV_CAN_PS_0_H_
#define SRC_DEV_CAN_PS_0_H_
#include "xscugic.h"

int Ps_CAN_0_Intr_Init(XScuGic *IntcInstPtr);
int Ps_CAN_0_Send(unsigned long MESSAGE_ID,
				unsigned long IDEXTENSION,
				unsigned long DATA_LENGTH,
				unsigned char *SEND_DATA);

typedef void (*CAN0_Recv_Callback)(unsigned long MESSAGE_ID, unsigned long DATA_LENGTH, unsigned char *RECV_DATA);//定义一个回调函数类型

void CAN0_Register_Recv_Callback(CAN0_Recv_Callback callback);

#endif /* SRC_DEV_CAN_PS_0_H_ */
  • 文件结构与宏配置
宏名说明
CAN_DEVICE_IDCAN0 控制器设备 ID（来自 xparameters.h）
CAN_INTR_VEC_IDCAN0 中断向量号
CAN_MODE当前使用模式（支持 NORMAL 和 LOOPBACK）
BRPR_BAUD_PRESCALAR波特率预分频因子
BTR_FIRST_TIMESEGMENTTSEG1 时间段
BTR_SECOND_TIMESEGMENTTSEG2 时间段
BTR_SYNCJUMPWIDTHSJW 同步跳转宽度

当前配置适配 40MHz 时钟频率，目标波特率为 250Kbps

  • 核心接口说明

      1. int Ps_CAN_0_Intr_Init(XScuGic *IntcInstPtr);
        初始化 CAN0 控制器，完成驱动注册、中断绑定及进入目标模式。
      1. int Ps_CAN_0_Send(unsigned long id, unsigned long ext, unsigned long len, unsigned char *data);
        向 CAN 总线发送一帧标准帧或扩展帧。
      1. void CAN0_Register_Recv_Callback(CAN0_Recv_Callback callback);
        注册接收回调函数，用户处理接收到的 CAN 帧内容。

  • 中断机制说明
    驱动注册并处理了 4 类中断类型，分别为：

类型对应函数说明
发送完成SendHandler()设置 SendDone = TRUE
接收数据RecvHandler()解析帧 ID/数据长度/数据内容，调用用户回调
异常错误ErrorHandler()处理 ACK/BIT/CRC/STUFF 错误，预留用户扩展
总线事件EventHandler()包含总线关闭、溢出、唤醒等事件处理

  • 接收数据流程

      1. 中断进入 RecvHandler
      1. 调用 XCanPs_Recv() 获取数据帧
      1. 判断帧类型（标准/扩展），提取 ID
      1. 提取数据长度与有效载荷
      1. 回调函数执行：can_recv_callback(...)

  • 发送数据流程

      1. 用户调用 Ps_CAN_0_Send(...)
      1. ID编码使用 XCanPs_CreateIdValue
      1. 数据写入 TxFrame，使用 XCanPs_Send 发送
      1. SendHandler 中置位 SendDone 表示完成

  • CAN波特率计算方式

    • 计算公式：Bitrate = CAN_CLK / ((BRPR + 1) × (1 + TSEG1 + TSEG2))
      CAN 波特率影响因素：时钟源、预分频器、时间段1/2，读者需要根据自己项目所需波特率，灵活调整公式内的参数

2.3 裸机中断配置

CAN 想实现收的功能，需要使用中断，对中断控制器 GIC 初始化，这个例程里我将CAN驱动结合在中断初始化中

  • 中断注册方法
    将can 初始化函数放置在 static int Interrupt_Devices_Init(XScuGic *IntcInstancePtr) 函数中

  • 源码

/*
 * interrupt.c
 *
 *  Created on: 2024年5月11日
 *      Author: Jafi666
 */
#include "interrupt.h"
#include "stdio.h"
#include "xscugic.h"

#include "dev_can_ps_0.h"

#define INTC_DEVICE_ID		XPAR_SCUGIC_SINGLE_DEVICE_ID

static XScuGic IntcInstance; /* Instance of the Interrupt Controller driver */


/**********************************************************************
* 函数名称: Interrupt_Devices_Init
* 功能描述: 设备若需要使用中断，在此注册
* 输入参数: XScuGic *IntcInstancePtr 系统中断实例指针
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static int Interrupt_Devices_Init(XScuGic *IntcInstancePtr)
{
	int Status;

	Status =  Ps_CAN_0_Intr_Init(IntcInstancePtr);//注册初始化can0
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	return XST_SUCCESS;
}


/**********************************************************************
* 函数名称: SetupInterruptSystem
* 功能描述: 设置系统中断
* 输入参数: XScuGic *IntcInstancePtr 系统中断实例指针
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
static int SetupInterruptSystem(XScuGic *IntcInstancePtr)
{
	int Status;

	XScuGic_Config *IntcConfig; /* Instance of the interrupt controller *///

	Xil_ExceptionInit();

	IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);//查找系统中断控制器
	if (NULL == IntcConfig) {
		return XST_FAILURE;
	}

	Status = XScuGic_CfgInitialize(IntcInstancePtr, IntcConfig,//配置系统中断实例
					IntcConfig->CpuBaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}


	Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_IRQ_INT,
				(Xil_ExceptionHandler)XScuGic_InterruptHandler,
				IntcInstancePtr);//注册特定的异常处理器

	Status = Interrupt_Devices_Init(IntcInstancePtr);//设备若需要使用中断，在此注册
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	Xil_ExceptionEnable();//使能系统处理器中断


	return XST_SUCCESS;
}


/**********************************************************************
* 函数名称: Interrupt_Init
* 功能描述: 中断初始化
* 输入参数: null
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
int Interrupt_Init(void)
{
	int Status;
	Status = SetupInterruptSystem(&IntcInstance);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	return XST_SUCCESS;
}
  • 头文件
/*
 * interrupt.h
 *
 *  Created on: 2024年5月11日
 *      Author: Jafi666
 */

#ifndef SRC_INTERRUPT_H_
#define SRC_INTERRUPT_H_

int Interrupt_Init(void);

#endif /* SRC_INTERRUPT_H_ */

2.4 裸机使用流程

  • 初始化
    print("CAN DEMO\n\r\n\r");

	Status =  Interrupt_Init();//中断初始化，CAN 也在里面初始化
	if (Status != XST_SUCCESS) {
		xil_printf("Interrupt_InitFailed\r\n");
		return XST_FAILURE;
	}
  • 发送流程
unsigned char data[8];
xil_printf("CAN_0 TEST START*********************\r\n");
data[0] = 0x08;
data[1] = 0x07;
data[2] = 0x06;
data[3] = 0x05;
data[4] = 0x04;
data[5] = 0x03;
data[6] = 0x02;
data[7] = 0x01;
Ps_CAN_0_Send(0x42,/*id*/
				1,/*使用扩展帧*/
				8,/*数据长度*/
				&data[0]);//can0 发送测试
  • 接收处理
/**********************************************************************
* 函数名称: CAN0_Recv_Handler
* 功能描述: can0中断回调函数
* 输入参数: 无
* 输出参数: 无
* 返 回 值: 无
* 修改日期           版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/26         V1.0          Jafi             创建
***********************************************************************/
void CAN0_Recv_Handler(unsigned long MESSAGE_ID, unsigned long DATA_LENGTH, unsigned char *RECV_DATA) {
	printf("\r\nCAN_0 MESSAGE_ID= %d\r\n",(int)MESSAGE_ID);
	printf("CAN_0 DATA_LENGTH= %d\r\n",(int)DATA_LENGTH);
	for (int Index = 0; Index < DATA_LENGTH; Index++) {
		printf("CAN_0 RECV_DATA[%d] = %d\r\n",(u8)Index, RECV_DATA[Index]);
	}
}

/**/
 CAN0_Register_Recv_Callback(CAN0_Recv_Handler);//主程序内注册回调就行

2.5 FreeRTOS使用说明

  • 移植 xilinx 的freertos包搭建工程的情况下，rtos内部会完成中断注册初始化，如果我们需要增加器件中断，千万不要重新 申请注册 XScuGic 系统中断实例，重复注册系统中断实例将导致先注册的参数被刷，导致中断异常。可找到freertos内申请的XScuGic 实例extern出来，将器件connect上去
  • 具体示例：
extern XScuGic xInterruptController;//系统中断（freertos已初始化）

/**********************************************************************
* 函数名称: Interrupt_Devices_Init
* 功能描述: 设备若需要使用中断，在此注册
* 输入参数: XScuGic *IntcInstancePtr 系统中断实例指针
* 输出参数: 无
* 返 回 值: Status
* 修改日期             版本号        修改人           修改内容
* -----------------------------------------------
* 2024/05/11         V1.0     DEMO             创建
***********************************************************************/
int Driver_Init(void)
{
	int Status;
	Status =  Ps_CAN_0_Intr_Init(&xInterruptController);//注册初始化can0
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}
	return XST_SUCCESS;
}

void freertos_task_init(void)
{
    xTaskCreate(START_TASK, "START_TASK", START_STK_SIZE, NULL, START_TASK_PRIO, &START_TASK_Handler);

    /* start scheduler */

    vTaskStartScheduler();//这里面将启动freertos所有配置，包括系统中断，之后不允许注册系统中断器（可添加设备中断），否则将导致系统错误

    Driver_Init();
}

2.6 预期效果

  • 注：这里我贴的是1Mbps的通信，用的是CAN1，效果都是一样的，只是为了展示一个结果，250Kbps的忘记截图了
    预期效果

3. 调试建议

3.1 CAN调试中的常见问题

  • 无法发送数据：

    • 仲裁失败：ID冲突或总线繁忙
    • 硬件接线错误：CANH/CANL未正确连接或无终端电阻

  • 无法接收数据：

    • 中断未使能或未正确配置
    • 接收缓冲区未清空，或未调用接收函数

  • 收发不稳定：

    • 波特率设置不一致
    • 总线长度过长或干扰严重
    • 电源干扰或收发器损坏

3.2 Zynq调试中的常见问题

  • zynq与其他的一些平台有一些差异，调试过程中可能会遇到一些问题，比如波特率相关参数的配比，可以先计算出大概，然后多试试几个参数

  • 中断无响应：

    • 未启用中断源（如GIC、CAN控制器）
    • 优先级设置错误或中断屏蔽未清除
    • 检查GIC初始化及 EnableInterrupts() 代码是否完整，是否重复初始化

3.3 调试建议与工具推荐

  • 推荐CAN调试设备：

    • USB-CAN分析仪（如 CANalyst-II），尽量选择好一点的收发器，有些收发器特别坑，如识别不到波特率，指令解析出错等等问题！
    • 上位机工具（如 CANTool）辅助验证数据格式

  • 调试技巧：

    • 初期建议使用内部回环模式验证工程

结语

本文围绕 Zynq 平台上的 CAN 通信开发进行了介绍，内容涵盖 CAN 协议基础、平台配置注意事项、调试方法等。希望对正在进行 Zynq 开发、尤其是需要实现裸机或RTOS下 CAN 通信功能的工程师提供一定的参考价值。

如果你有更深入的问题，欢迎留言交流，后续我也将继续更新更多内容，读者若发现文章中有错误的地方，也欢迎评论私信讨论~

作者：Jafi

Zynq CAN控制器：FPGA中的控制器
学习使你进步。
06-21 902
Zynq是赛灵思公司推出的一款基于ARM Cortex-A9架构的SOC芯片，具有集成的FPGA和处理器系统，从而实现了高度的可编程性和灵活性。但是，在Zynq系列芯片中，由于集成了ARM Cortex-A9处理器，用户也可以使用Linux系统下的SocketCAN框架进行CAN数据的收发操作。总之，Zynq系列芯片中的CAN控制器使得用户能够方便地实现CAN通信功能，而Linux系统下的SocketCAN框架则为开发者提供了更多的收发CAN数据的方式。Zynq CAN控制器：FPGA中的控制器。
（12）Zynq CAN控制器介绍
m0_46498597的博客
07-02 1445
1.1 Zynq CAN控制器介绍 1.1.1 本节目录 1）本节目录； 2）本节引言； 3）FPGA简介； 4）Zynq CAN控制器介绍； 5）结束语。 1.1.2 本节引言 “不积跬步，无以至千里；不积小流，无以成江海。就是说：不积累一步半步的行程，就没有办法达到千里之远；不积累细小的流水，就没有办法汇成江河大海。 1.1.3 FPGA简介 FPGA（Field Programmable Gate Array）是在PAL、GAL等可编程器件的基础上进一步发展的产物。它是作为专用集成
zynq裸跑两路CAN同时工作收发数据的源码
01-22
zynq SDK工程代码裸跑CAN0 CAN1同时工作收发数据。亲测可用
Xilinx-ZYNQ7000系列-学习笔记（26）：CAN总线
热门推荐
qq_42826337的博客
08-02 1万+
Xilinx-ZYNQ7000系列-学习笔记（26）：CAN总线 前言：一直忙着找工作和毕业的事，许久未操刀了，最近需要用到新的知识，宗旨还是在督促自己学习的同时，总结笔记，帮助大家。老本行不能丢！ 一、CAN总线概述 2.1 独立看门狗 二、CAN总线使用方法 2.1 CAN总线结构 下图为CAN控制器的框图： 配置寄存器（Configuration Registers）：CAN 控制器配置寄存器定义了配置寄存器。该模块允许 用于通过APB 接口对寄存器进行读写访问。 收发消息（Transmit and
ZYNQ：PS－CAN总线功能应用
jpyjpy123的博客
02-04 4351
上篇解决了ZYNQ搭建PS和PL系统的问题，相当于完成最小系统板搭建。因此，本篇文章主要用于记录搭建CAN外设系统会出现的问题。由于ZYNQ系统包含PS和PL两个部分，PS部分往往问题较少，所以考虑先搭建PS系统的CAN外设系统。熟悉了基本流程和软件库函数使用后，再搭建PL的CAN外设应用。初期目标是能够用逻辑分析仪收发CAN帧。
zynq之CAN调试
最新发布
qq_41656020的博客
05-30 2021
比较详细的介绍：（包括CAN相关概念&代码解析）Xilinx-ZYNQ7000系列-学习笔记（26）：CAN总线_zynq的can通信-CSDN博客选择/**//**//**/波特率 baudrate = CAN_CLK / ((SYNCJUMPWIDTH + SECOND_TIMESEGMENT + FIRST_TIMESEGMENT ) * (PRESCALAR + 1))CAN_CLK在zynq IP配置界面设置。s32 Status;u32 Index;= NULL);
ZynqCan调试
01-22
适用于zynq7020的can调试，将库移植和软件移植可以测试can是否正常
Xilinx zynq CAN使用
黑客三遍猪
09-04 9353
驱动 应用 https://blog.csdn.net/sno_guo/article/details/17029295 Linux CAN总线驱动与canutils can-utils接口测试方法 linux（ubuntu）系统下can调试工具canutils和iproute的编译应用 can-utils 参考can-utils，利用linux的Socket...
创龙Xilinx Zynq-7000系列SoC高性能处理器CAN接口、千兆以太网口
Tronlong_的博客
04-29 1204
CPU CPU为Xilinx Zynq-7000SOC，兼容XC7Z035/XC7Z045/XC7Z100，平台升级能力强，以下为Xilinx Zynq-7000特性参数： CAN接口 开发板引出2路CAN接口CON9、CON10，采用3pin接线端子连接方式，各引脚定义如下图所示： 千兆以太网口 开发板引出2路自适应RGMII 10/100/1000M网络接口，RJ45连...
ZYNQ 裸机和petalinux扩展CAN接口
wangjie36的博客
03-20 5429
CAN总线使用两根线来连接各个单元：CAN_H和CAN_L，CAN 控制器通过判断这两根线上的电位差来得到总线电平，CAN 总线电平分为显性电平和隐性电平两种。Frame[2]是8字节数据的前四个，frame[3]是8字节数据的后四个，如果长度不足8的不用管后面的数据，不用填0进去；标准格式和扩展格式的主要区别是仲裁段中帧ID的长度，标准帧的帧ID长度是11位，扩展帧的帧ID长度是29位。Frame[0]对应仲裁段，frame[1]对应控制段，frame[2]和frame[3]对应数据段。
基于ZYNQ linux CAN通讯开发
12-07
基于ZYNQ linux CAN通讯开发。vivado端的PS-PL配置，sdk端例程
【深入剖析】：ZYNQ架构中的CAN通讯高性能实现秘籍
本文系统地介绍了ZYNQ架构及其在工业自动化中的应用，深入分析了CAN通讯协议的基础知识、实时性和可靠性，并探讨了在ZYNQ平台上实现CAN通讯的硬件资源与驱动配置，软件设计模式与实践。针对性能优化，本文提出了多种...
ZynqMP根文件系统构建指南：Buildroot配置与编译流程详解
[ZynqMP根文件系统构建指南：Buildroot配置与编译流程详解](https://buildroot.org/images/nconfig.png) # 摘要 本文旨在详细阐述基于ZynqMP平台的根文件系统的构建过程，从基础的Buildroot工具介绍到定制化策略的...
【ZynqMP U-Boot命令行实战】：技巧与高级功能全攻略
本文深入介绍了ZynqMP平台上的U-Boot工具，包括其简介、安装、基本命令操作、脚本编写、高级功能应用以及定制化开发。详细阐述了U-Boot命令行的基础使用，环境变量的管理，分区和文件系统的操作。进一步探讨了U-Boot...
【实战指南】：黑金ACU3EG核心板的进阶使用技巧与应用案例（专家带你上手）
[【实战指南】：黑金ACU3EG核心板的进阶使用技巧与应用案例（专家带你上手）](https://technocomm-iot.com/wp-content/uploads/2022/11/ESi_figur01-1.jpg) # 摘要 本文全面介绍了黑金ACU3EG核心板的功能与应用，...
【系统集成挑战应对】：将黑金ACU3EG核心板融入复杂项目的实战指南
[【系统集成挑战应对】：将黑金ACU3EG核心板融入复杂项目的实战指南](https://www.v-softinc.com/wp-content/uploads/2014/01/Mobile-Porting.jpg) # 摘要 随着技术的快速发展，系统集成变得日益重要，它能够实现...
ZYNQ：串口-CAN协议转换
jpyjpy123的博客
02-26 1874
目前已经实现zynq的PS-CAN和PL-CAN功能。串口-CAN协议转换是实现以太网-CAN功能的过渡，通过这个流程能够减少后期以太网工程出现问题的频率。这些目标是灵活的，可以依照需求中途调整。目前以上功能的实现主要是帮助梳理一些设计流程。
xlinx项目之基于zynq的多轴伺服电机驱动控制
JY6669991010的博客
11-24 2635
现代数控机床多使用伺服电机系统，随着数控机床的发展，对伺服系统提出了很多不一样的要求，伺服系统只有不断研发和创新，才能满足数控机床的发展需求。高精度数控机床要求具备比较好的定位精度和加工精度，要求伺服系统系统具备快速的跟踪指令信号的响应速度。除了高性能伺服电动机、伺服驱动器、控制器，及高性能位置和速度传感器等伺服系统基本组成部分。其控制系统的稳定性、可靠性以及驱动和反馈电路的品质，以及电机控制算法的优劣都要关系整个伺服电机位置控制的精度。
评论 9
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
