在AD09中，保存A4原理图为PDF时，无法默认填充整个页面。通过尝试多种方法，最终发现通过打印设置转换为PDF可以实现1:1比例。具体操作为：选择文件-打印，设置纸张方向，然后选择Microsoft Print to PDF作为打印机，保存文件。此方法适用于WIN10系统和AD09版本。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

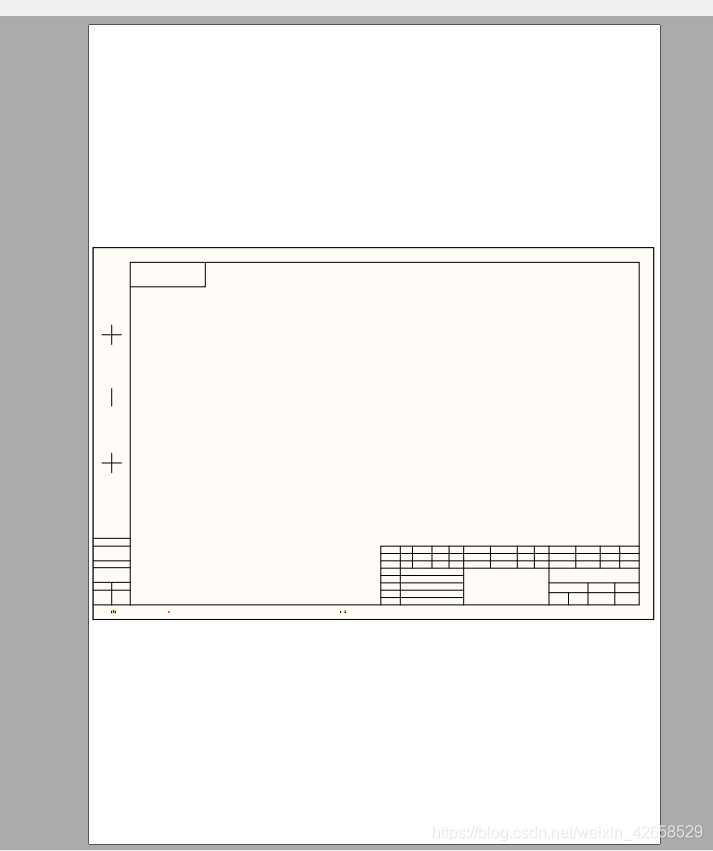

之前用AD09保存一个A4大小原理图，但是通过智能PDF导出的PDF不能按1:1比例占满A4纸，保存出来的PDF如图所示

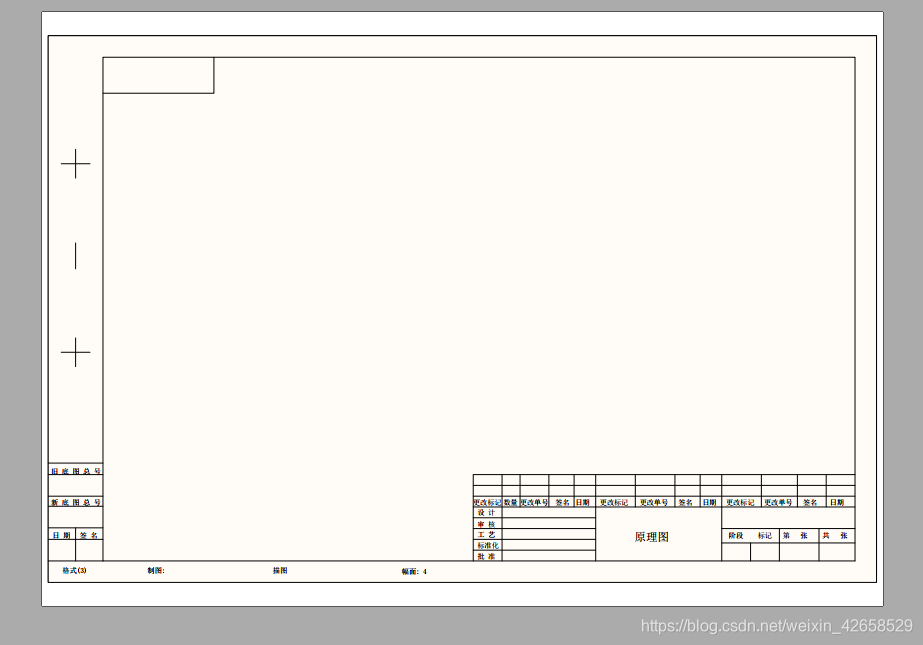

 现在需要把这个原理图保存成竖着占满整个A4纸，试了很多办法，网上也找了好久，有说在页面设置里面设置纸张方向，但是并没有这个设置，没有一个方法可行，最后受到保存打印文件为PDF的启发，终于成功保存了1:1的PDF文件，如下图所示

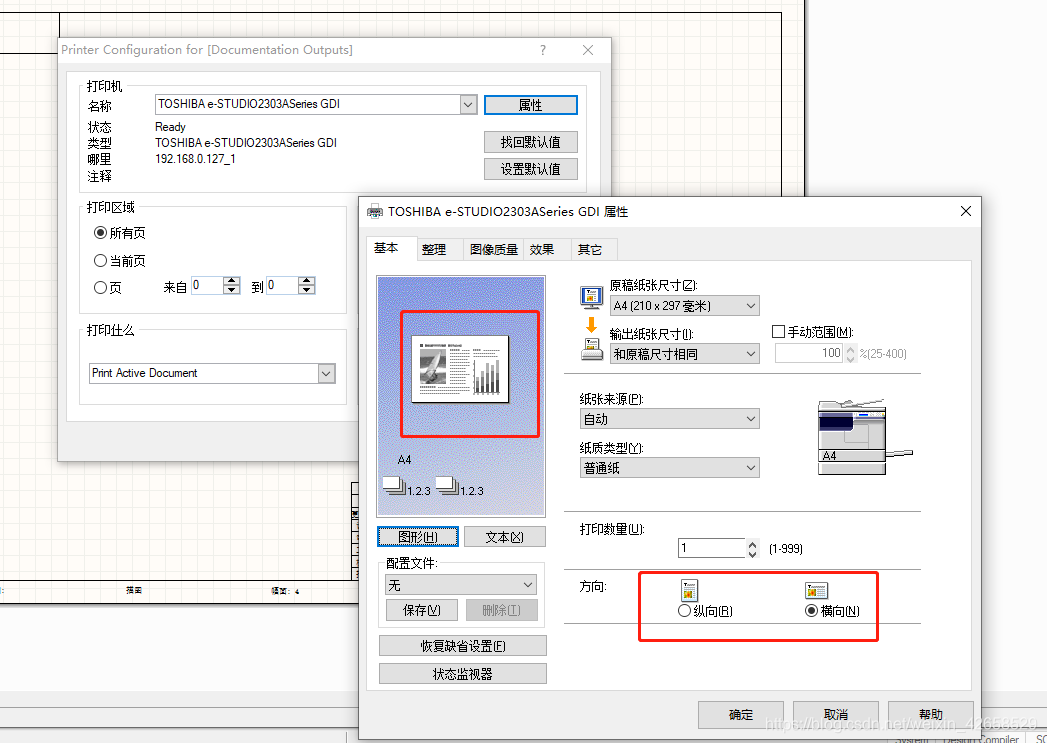

我保存的是A4大小的原理图为PDF，具体做法如下（我电脑是WIN10的，AD软件版本为AD09，其他电脑系统和AD版本没试）： 选择文件----打印（也可以快捷键Ctrl+P），修改打印属性，可选择纵向还是横向，一般想按1:1比例输出PDF就要选择横向，保存好之后可以看一下打印预览，看看是否1:1填满整个纸张。



 设置好方向后下面是关键步骤，选择打印机为Microso
