安卓系智能手机的旗舰级开始普及Type-C接口的充电接口，该接口配合快充协议可以实现手机的快速充电，充电功率从10W到18W，甚至有厂商做到了65W快充。 这大大提高了充电效率。 以前充电8小时甚至12小时的历史一去不复还了，快充的出现了方便了人们的用机体验。 Type-C是如何实现快充的呢？ 下面从Type-C和快充协议两个方面和大家分享原因。

1 MicroUSB接口定义

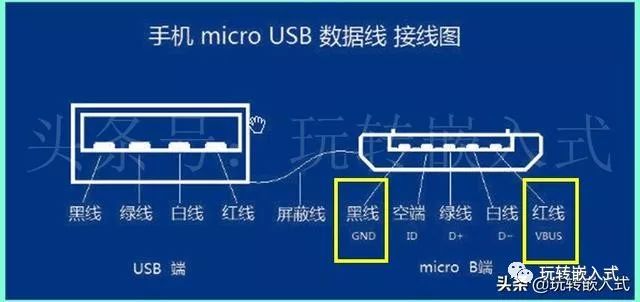

在Type-C之前，应用普遍的接口是microUSB，该种接口有5个针脚，但是只用了四个，分别为VCC、GND、D+和D-。 D+和D-用来传输数据，VCC和GND实现充电，受线的影响，无法传输大电流。 如下图就是MicroUSB接口的定义。

所以，MicroUSB接口无法实现大电流充电，也就无法实现快充。

2 Type-C硬件接口定义

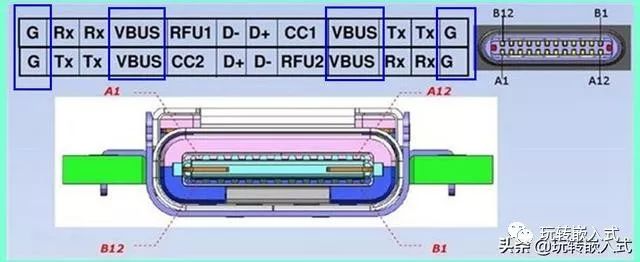

人们对Type-C最直接的了解就是： 充电时不用区分插头的方向了。 除此之外，细心的朋友可能会注意到，Type-C拥有更多的针脚，如下图就是Type-C的引脚接口定义。

从图中可以看出，该接口具有4对电源线，Type-C在硬件上默认支持5V/3A的充电规格，有了充电协议的支持后，理论上最大的输出功率可以达到100W，可见Type-C比MicroUSB的优势。 那么Type-C接口如何实现大功率充电呢？ 这需要协议的支持。

3 快充协议USB-PD

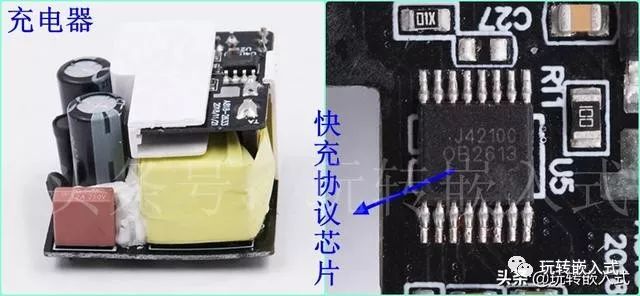

USB-PD是一种协议的名称，其英文全称为USB- Power Delivery，简称USB-PD，是目前应用最多、使用最广、最主流的快充协议之一，该协议有USB-IF阻值制定和规范，正是有了USB-PD，Type-C才能实现大功率充电，才实现了手机的快充。 协议的东西在实现起来的时候是非常麻烦的，幸好半导体公司把USB-PD协议做成了芯片。 在设计电路时使用该芯片即可，但是这需要充电器和手机在连接的时候需要握手成功，即相互确认快充功能，相互遵守快充协议，此后才开始快充。 如下图，就是充电器里的快充协议芯片。

USB-PD协议快充芯片需要通过USB-IF的认证才可以。 常用的快充协议除了PD之外，还有QC和PPS，这三种快充协议是目前主流应用的快充协议，都需要通过相应的快充协议芯片来实现。

4 快充充电器的原理设计

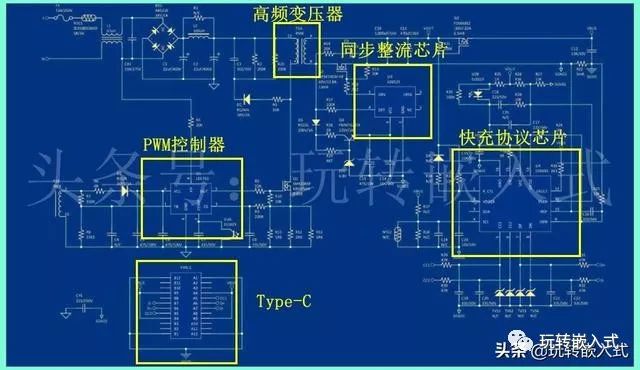

现在手机充电器都做的很像一件艺术品，不仅体积小而且外观优美，再也不是以前功能机时代那种又黑又笨的大傻个了。 手机充电器可以将交流电变为直流电，必然会涉及到变压和整流的过程，但是小体积怎么做到呢？ 首先要做的就是减小变压器的体积，而现在的手机充电器用的都是高频变压器，体积小效率高，这是充电器小体积的前提。 除此之外，还需要用到PWM控制芯片、同步整流芯片和快充协议芯片。 所以，一个完整的支持快充的手机充电器包含如下几个部分： 整流(整流桥实现)、高频变压器、同步整流芯片、PWM控制器、快充协议(USB-PD、QC、PPS等快充协议)芯片以及Type-C接口。 一个完整的快充手机充电器的电路原理图如下图所示。

通过以上描述可知，手机要实现快充除了Type-C之外，还需要快充协议的支持。 这就是Type-C支持快充的原因。 希望以上回答能帮到大家。
