使用串口烧写程序到STM32F103C8T6最小板(CH340)

---

前言

商家没给ST‐LINK V2下载器，故使用串口将程序烧录到最小板，使用仿真软件Flymcu进行。（默认安装过CH340的驱动）

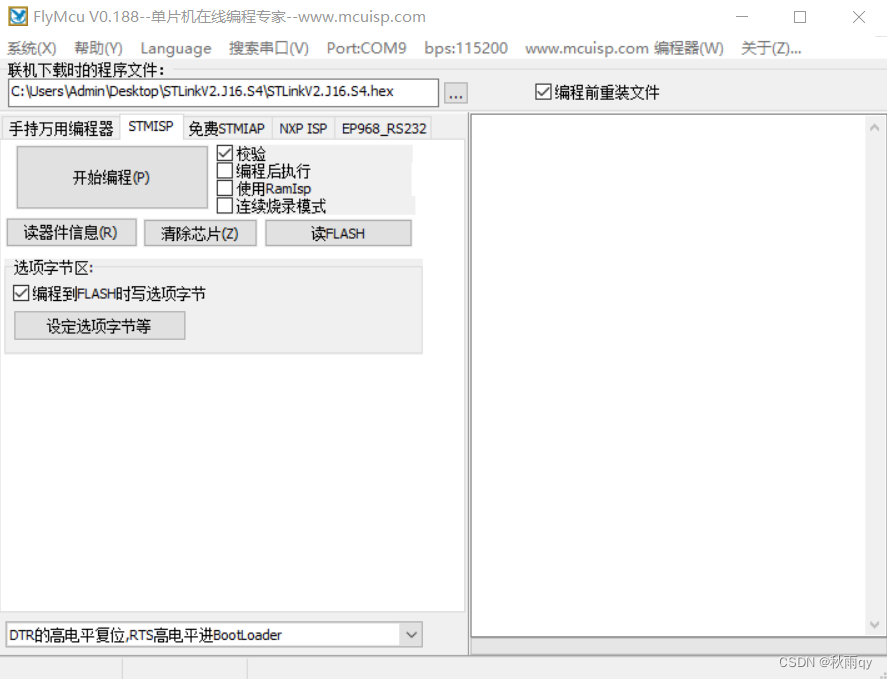

一、Flymcu介绍

联机下载时的程序文件：编译生成的.hex文件；
编程前重装文件：当选中该项后，flymcu会在每次编程之前将Hex文件重新装载一遍，这对于代码调试的时候比较有用；
编程后执行：当选中该项后，在下载完程序之后自动运行代码，无须再按下复位键；
读器件信息：如果读取到了右边会显示正常。
DTR的高电平复位，RST高电平进Bootloader：选择该项。可以通过DTR和RST信号来控制一键下载功能电路，以实现一键下载功能。
flymcu自动搜索串口

二、烧录步骤

1. Keil5

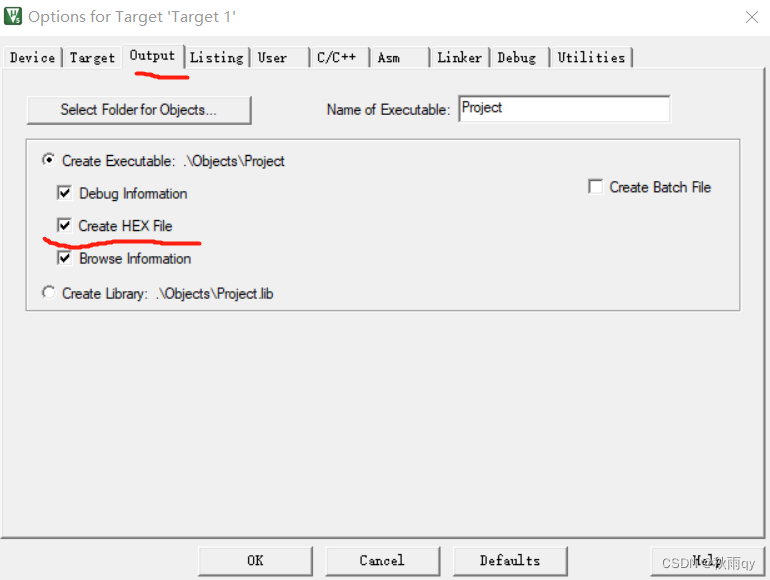

首先在Keil里进行编译，点击魔棒工具，勾选Create HEX File

点击“编译”后，.hex 文件在Objects文件夹中。

2. Flymcu烧录

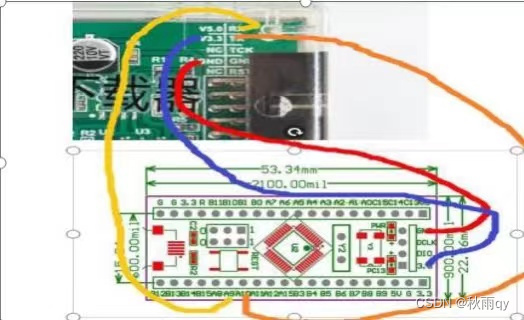

接线图：

黄线为A9，橙线为A10

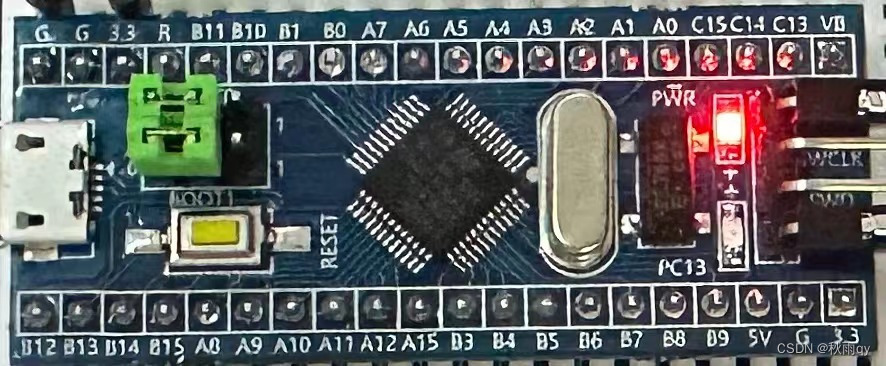

在烧录前板子BOOT跳线帽连接如下：

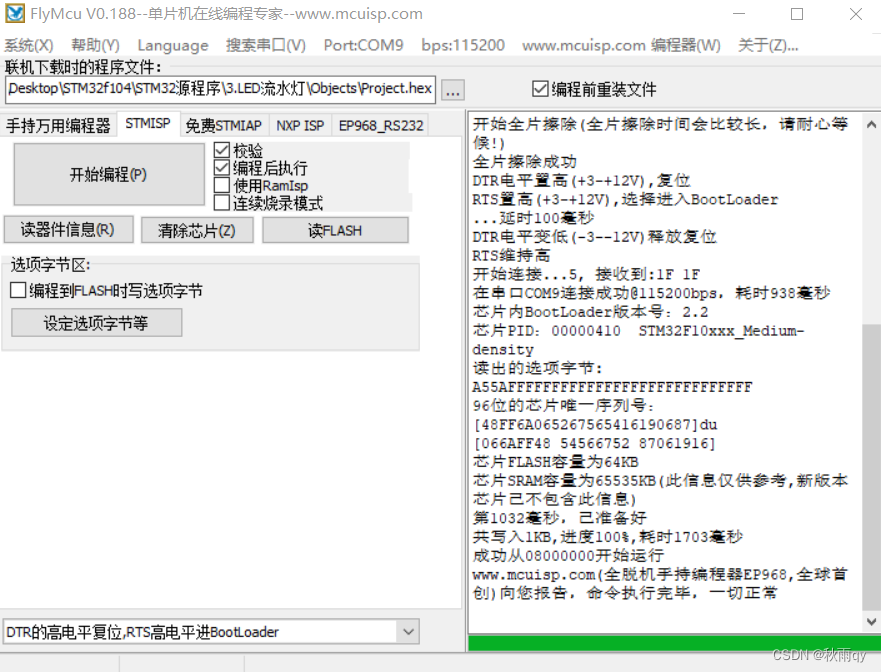

先点击读器件信息，正常如下图所示，之后开始烧录。

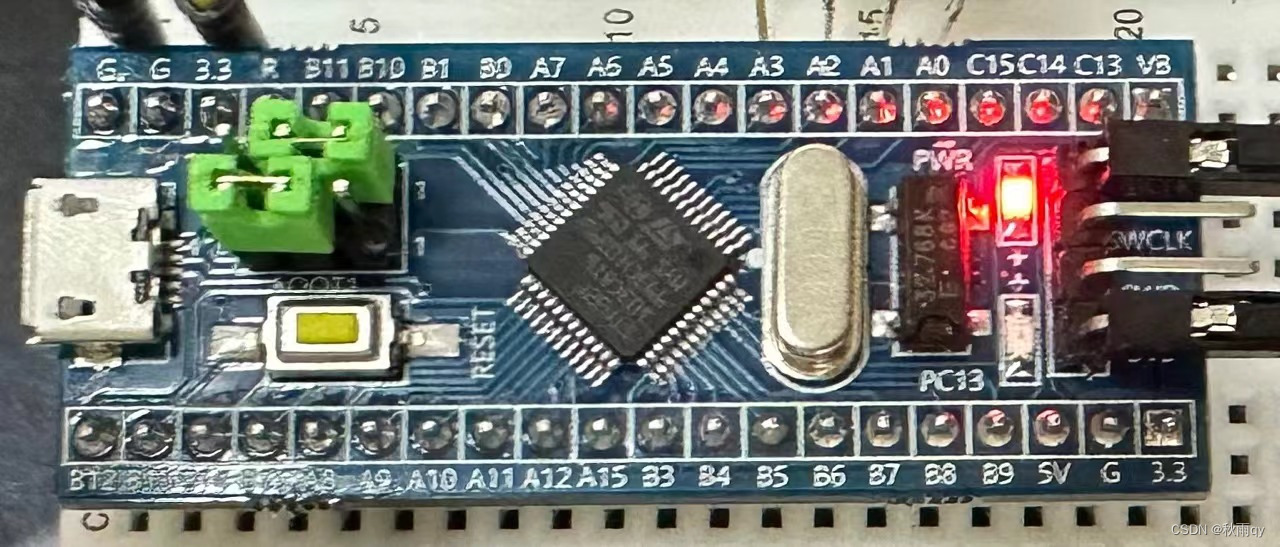

在代码烧录完成，不再动用时，BOOT跳线帽连接如下：

插拔跳线帽后记得按RESET。

3. 补充BOOT0和BOOT1引脚

BOOT0和BOOT1是用来控制芯片启动方式的引脚。

3.1 BOOT0引脚

用于控制芯片启动时是否从内部Flash中启动应用程序。
BOOT0引脚为引脚为高电平时，芯片将从系统区域的Flash中启动。这意味着用户写入的程序代码不会被执行，而是从内置的Bootloader中启动。这样，用户就可以通过串口或者USB等接口与芯片进行通信，从而对芯片进行编程或者调试。
BOOT0引脚为低电平时，芯片将执行用户程序区域的Flash中的代码，也就是用户自己编写并烧录进去的程序。

3.2 BOOT1引脚（烧录用不上）

用于控制芯片在复位后是否进入系统级别的调试模式（System Memory Mode）。
BOOT1引脚为高电平时，芯片将进入系统级别的调试模式。
BOOT1引脚为低电平时，芯片将进入用户级别的应用程序模式。

需要注意的是，这些引脚的状态并不会影响芯片的正常运行，只有在需要进行调试或者编程时才需要使用它们。

3.3 Bootloader

Bootloader是嵌入式系统中的一种小型程序，用于初始化硬件和启动应用程序。它通常位于芯片内部的特定区域，可以在芯片上电或者复位时自动执行。
Bootloader的目的是为了方便用户对嵌入式系统进行调试、升级、更新等操作。

---

总结

为STM32的PPS做准备。
