【模电】0010 正弦波产生电路（RC正弦波振荡电路）

上一节我们分析了使用比较器产生方波和正弦波的电路，其本质上是在电容充放电的一段延时后，利用比较器产生电平翻转。而本节分析的正弦波产生电路，产生的原理不同。

1）振荡产生的原理

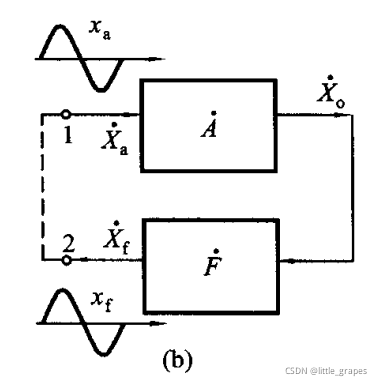

正弦波产生电路，原理如下图所示：

由放大电路、反馈电路组成，形成一个回路，从放大电路的输出作为电路的总输出。

一般要求在放大电路和反馈回路中，经过一个回路放大后，增益大于1，而且有一定的延时。增益大于1，可以使得外部的扰动或者电路自身初始的不稳定信号放大，得到初始激励；经过绕环路一周，延时使得相位变化后，满足延时整数倍周期的信号回到放大电路A处时，会再次放大，相位相同的信号得到正反馈，这个过程可以看做电路对频率的选择作用，所以称为选频网络；如此不断循环，特定频率的信号幅值越来越大，最终达到稳定，实现自行振荡的作用。

2）RC正弦波振荡电路

原理如下图：
