单芯片如何实现升压和降压？

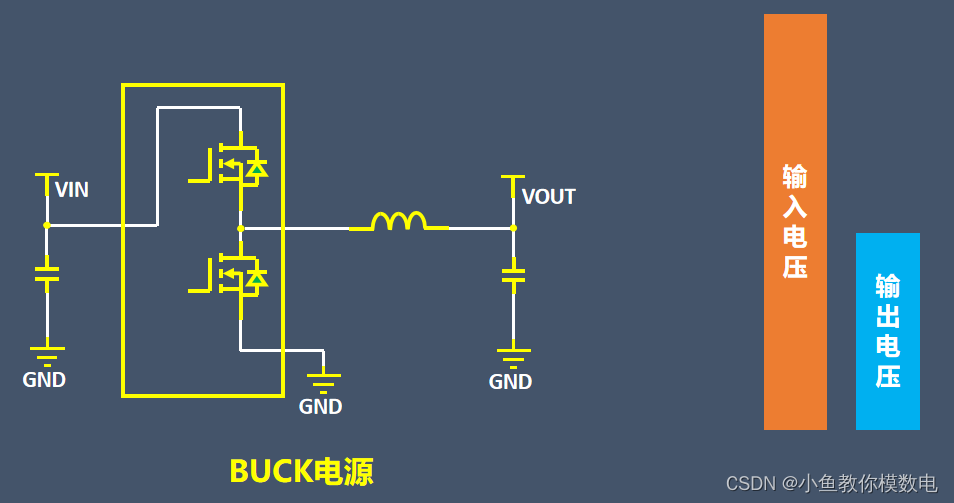

BUCK电源芯片能将较大的输入电压降为比其小的输出电压

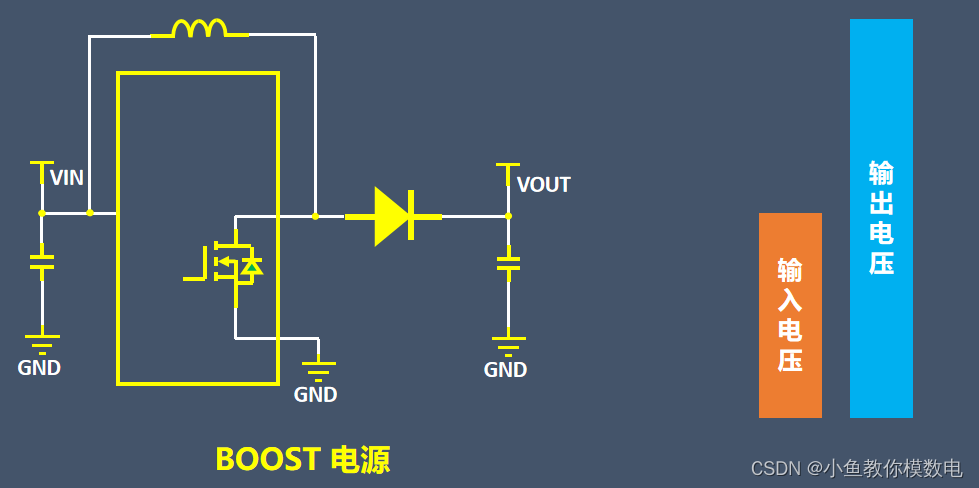

BOOST电源芯片能将较小的输入电压升为比其大的输出电压

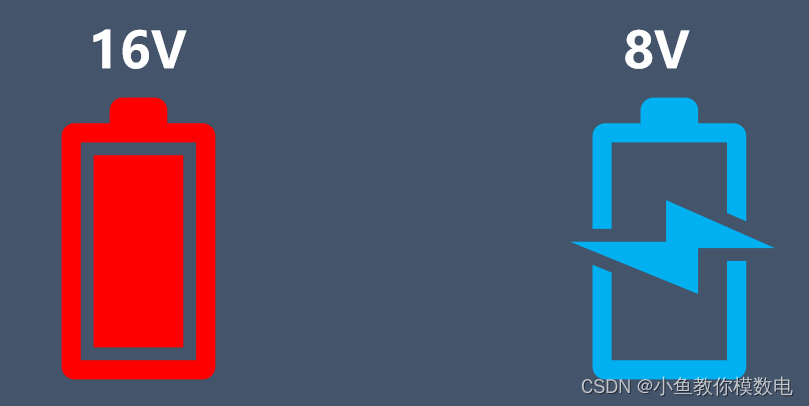

但是有时候我们会遇到这样的设计需求“电池充满电电压为16V，放电结束电压为8V，要利用这个电池输出一个恒定的12V电压”，这个电路该怎么设计。

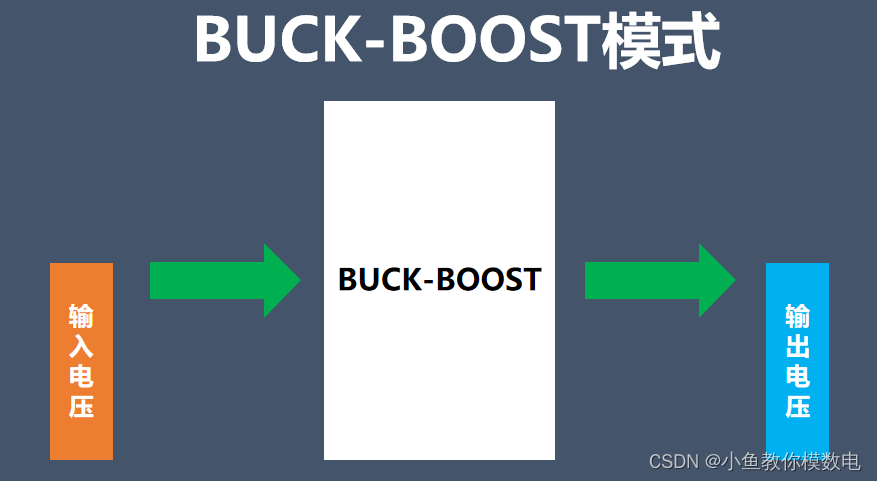

这个就需要用到BUCK-BOOST电路了。

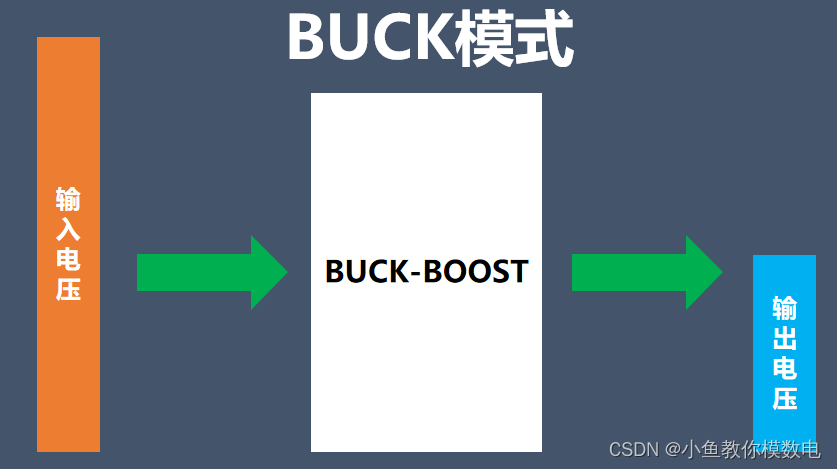

当BUCK-BOOST电路输入电压大于输出电压时其为BUCK模式，

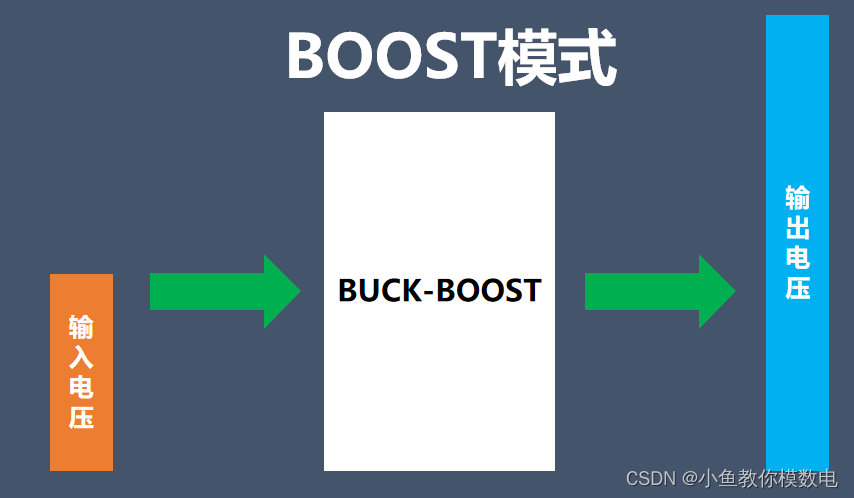

当BUCK-BOOST电路输入电压小于输出电压时其为BOOST模式，

当BUCK-BOOST电路输入电压等于输出电压时其为BUCK-BOOST模式，

这几种模式为自动切换的。

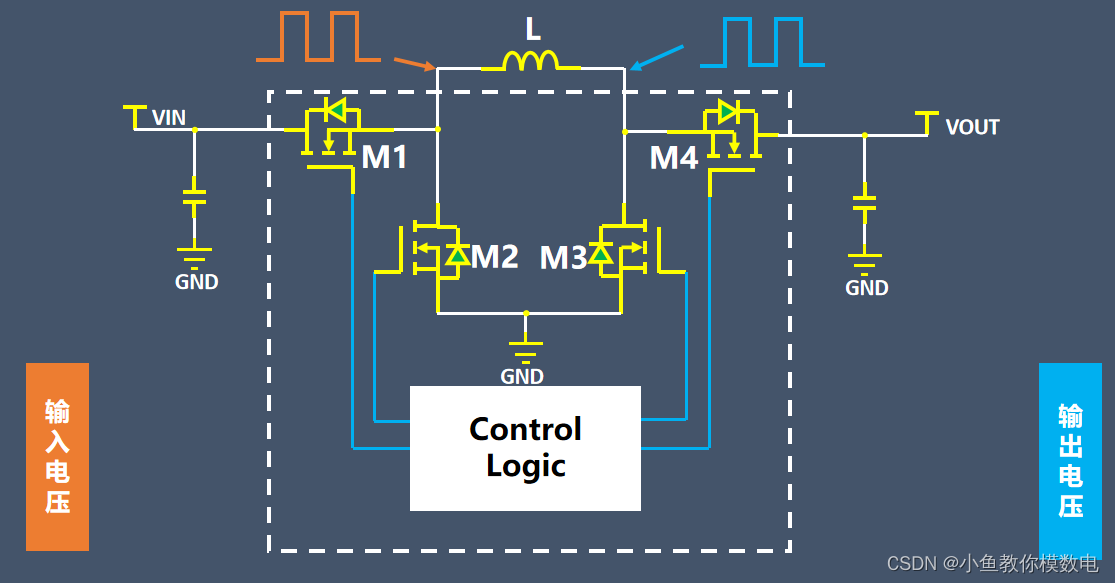

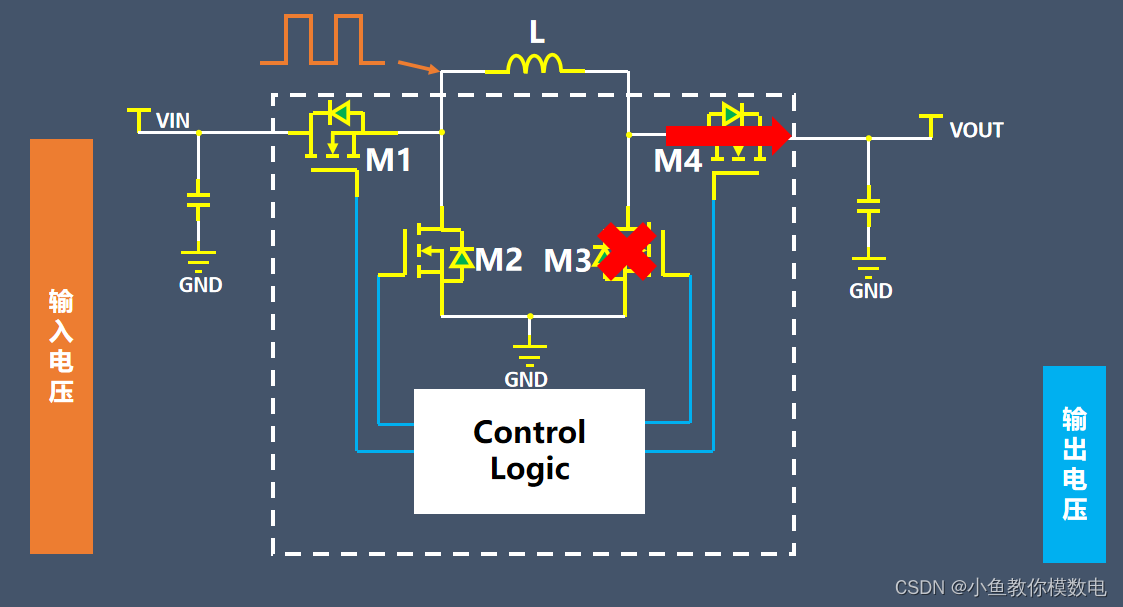

BUCK-BOOST芯片或BUCK-BOOST控制器芯片构成的BUCK-BOOST电路大都为四MOS管的结构，大家可以看下：

当输入电压远大于输出电压时，M3一直截止，M4一直导通，M1和M2是两个开关管，这其实就是一个BUCK电路，这时BUCK-BOOST芯片工作在BUCK模式。

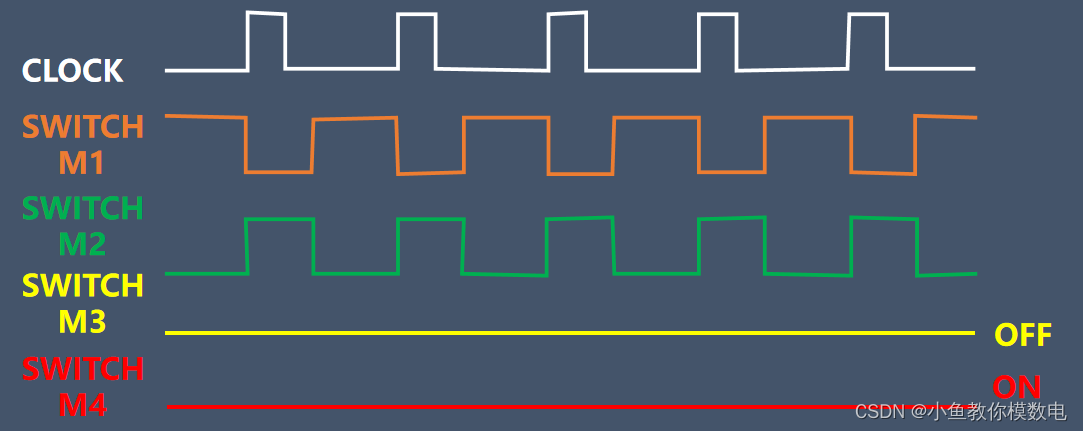

这个是在BUCK模式下四个管子的开关示意图

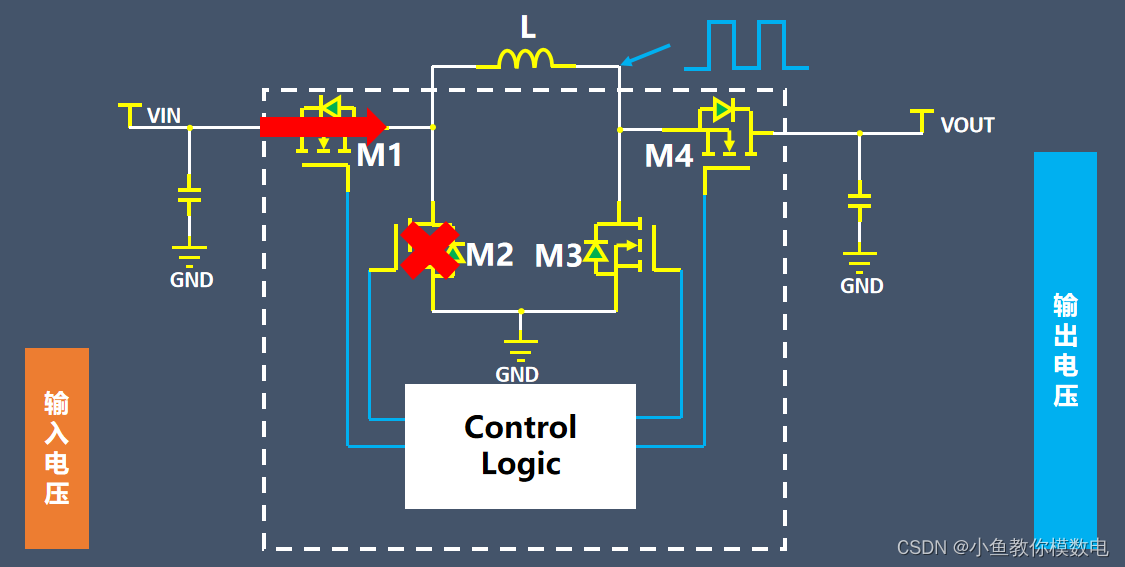

当输入电压远小于输出电压时，M1一直导通，M2一直截止，M3和M4是两个开关管，这其实就是一个BOOST电路，这时BUCK-BOOST芯片工作在BOOST模式。

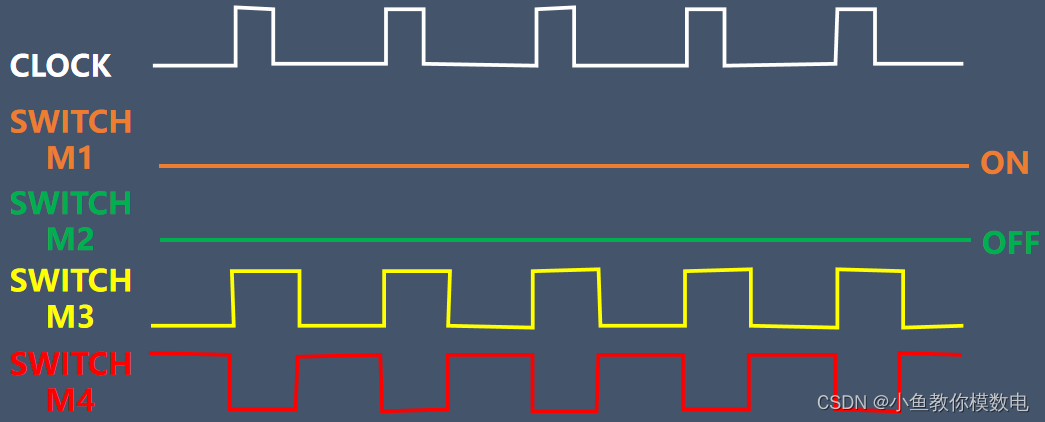

这个是在BOOST模式下四个管子的开关示意图

上面的都很好理解，比较难理解的就是输入电压和输出电压接近的时候，BUCK-BOOST芯片是如何工作的？

当输入电压从BUCK模式慢慢减小到等于输出电压的过程中，M2开关信号的占空比一直在变小，但是一般这个占空比会有个最小值，当进入到临界状态后，M3和M4不再一直截止和导通，而是也开始进入开关状态，在芯片的时钟周期上，前半部分是BUCK，后半部分是BOOST，

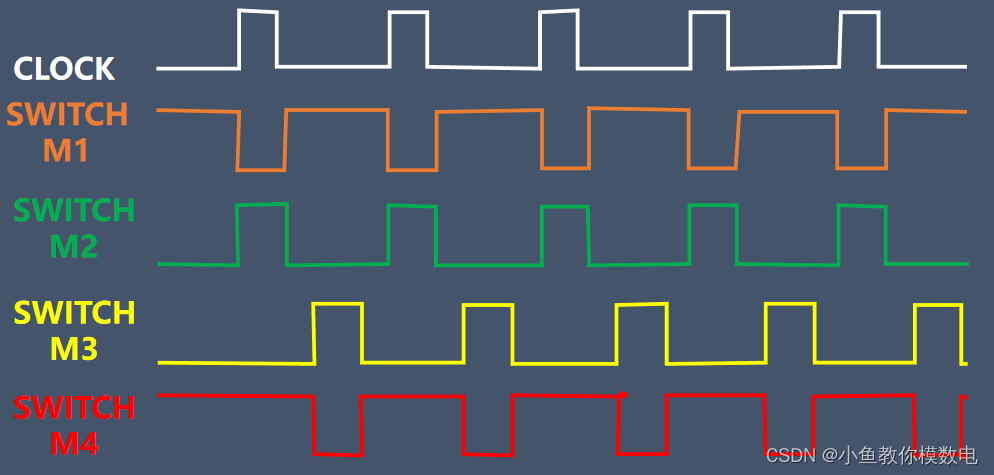

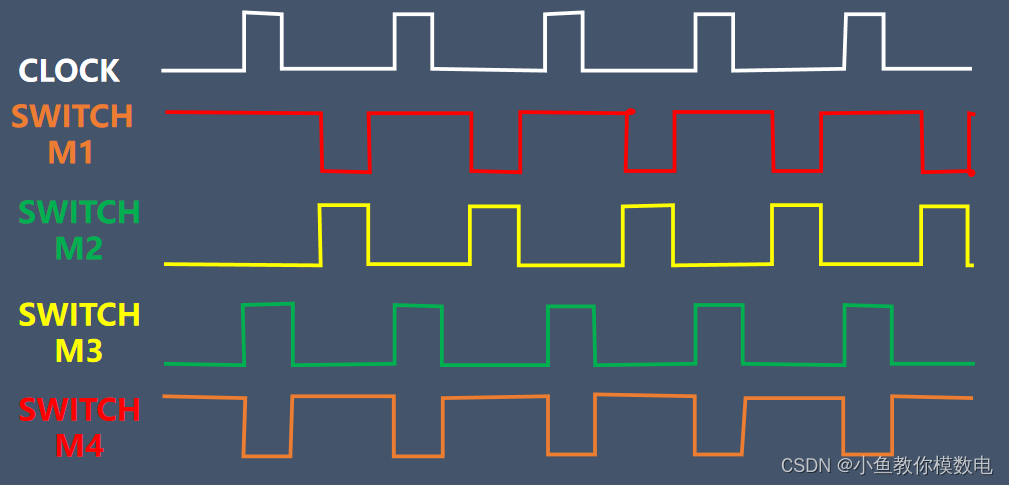

这个是在BUCK-BOOST模式下四个管子的开关示意图

当输入电压从BOOST模式慢慢增大到等于输出电压的过程中，当进入到临界状态后，M1和M2不再一直导通和截止，而是也开始进入开关状态，在芯片的时钟周期上，前半部分是BOOST，后半部分是BUCK，

这个是在BUCK-BOOST模式下四个管子的开关示意图

上面就是单芯片BUCK-BOOST电路的一个基本原理。
