本文探讨了在电源设计中升压芯片的使能脚功能，指出某些芯片的使能控制并非真正的关断，而是假关断，即在关闭升压时仍有电流通过体二极管流向输出。作者通过实测和规格书分析，强调在选择升压芯片时应注意区分真关断和假关断，以满足低功耗和设计需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

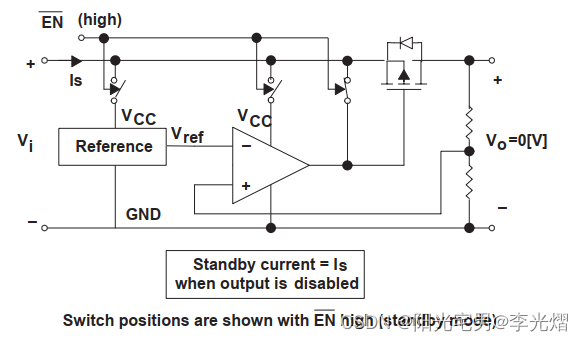

目前典型的非隔离式的开关电源芯片，不管是降压型还是升压型，为了用户使用方便，一般的都有使能脚。如我们在星球文章：【电源专题】回顾：了解LDO的的专业术语与定义 1 中讲到的关断电流定义就是在输出电压被禁用时稳压器从输入汲取的电流。一般是通过拉高或拉低使能脚，去关闭芯片输出使能，达到节能的目的。

如下图所示SGM661C芯片的典型应用。
