铝电解电容为什么不能承受反向电压

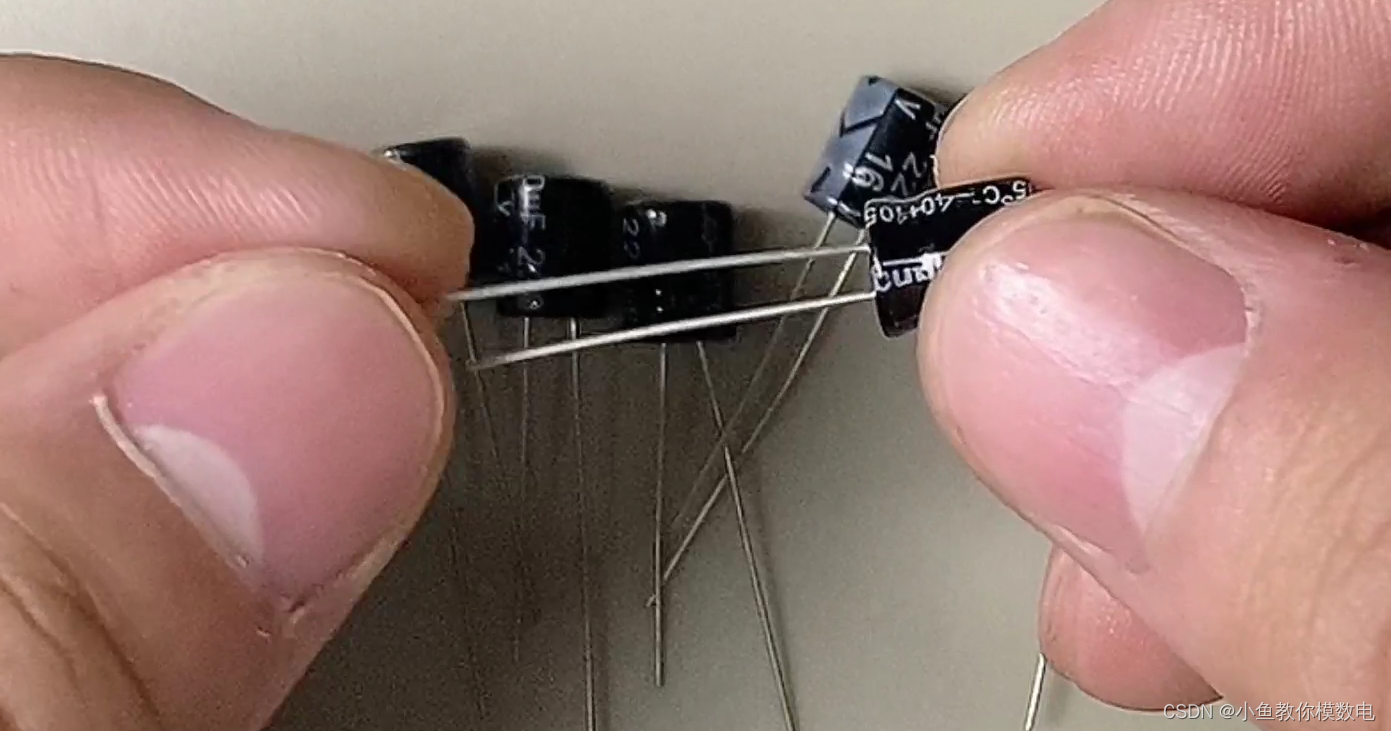

这个是我们常常用到的铝电解电容，大家都知道铝电解电容是有极性的，长脚的一端是正极，短脚的一端是负极。

在电路设计的时候，铝电解电容正极的电压要大于负极的，千万不能接反。

为了弄清铝电解电容为什么不能承受反向电压我们先看下铝电解电容的制作过程。

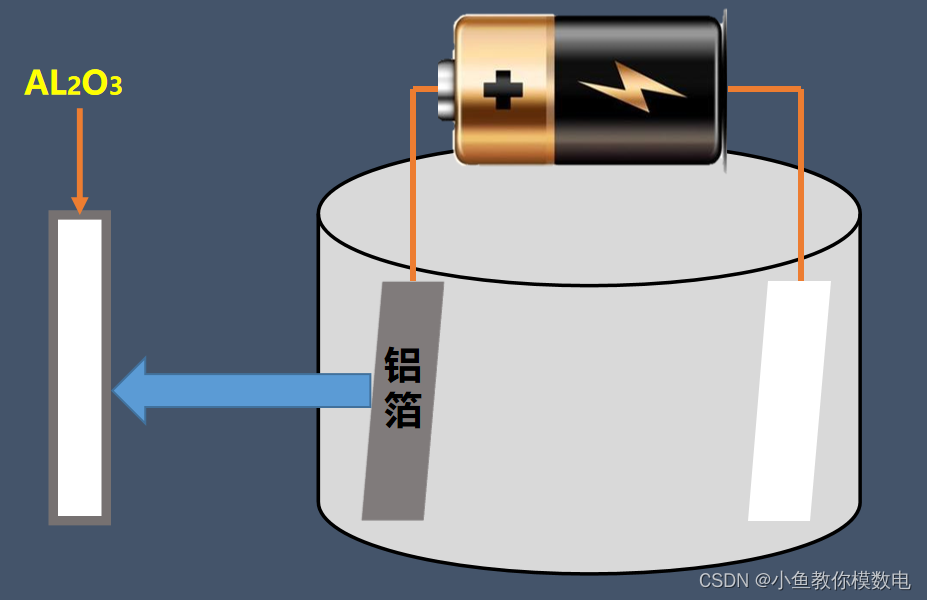

铝电解电容的阳极是通过将一块铝箔放入酸性溶液中，然后通过电镀的方式，在铝箔上形成一层很薄并且很致密的AL2O3。

这个AL2O3就是铝电解电容的电介质。

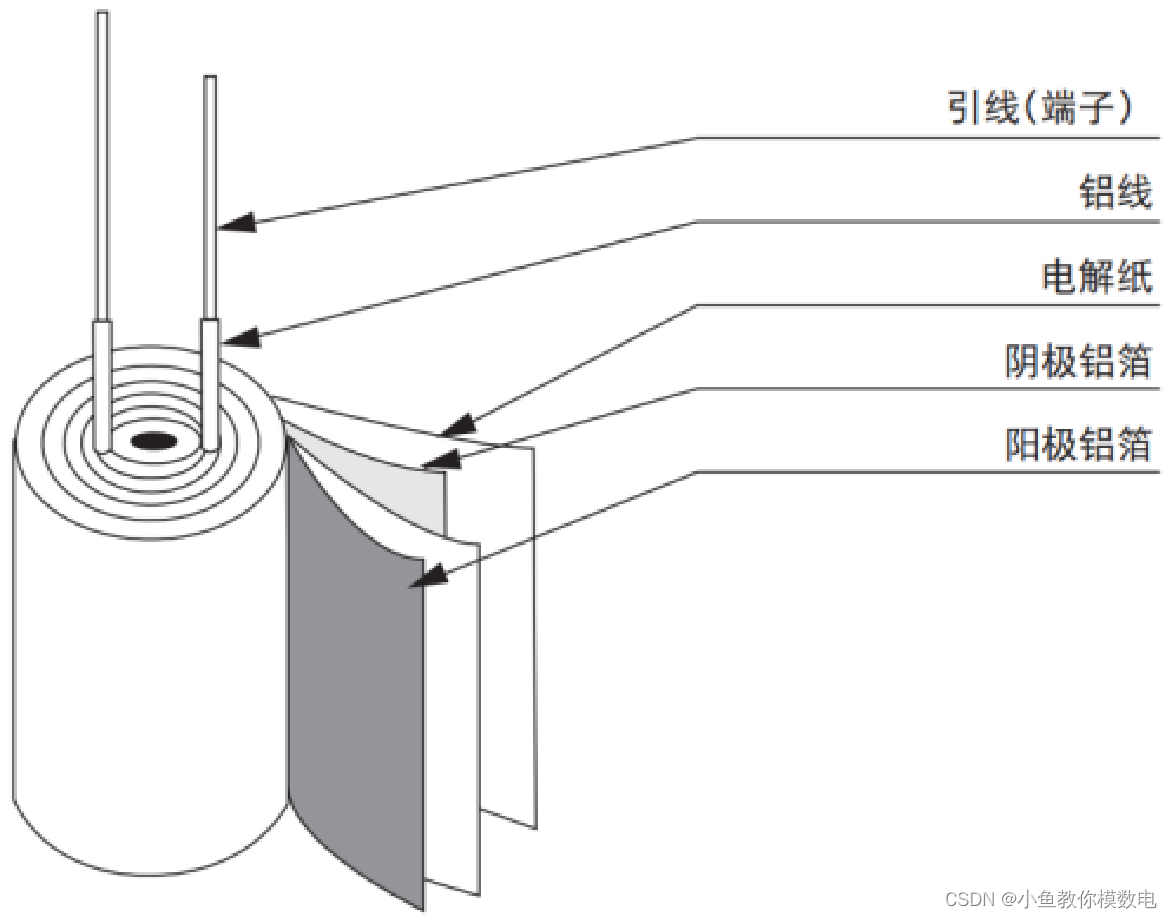

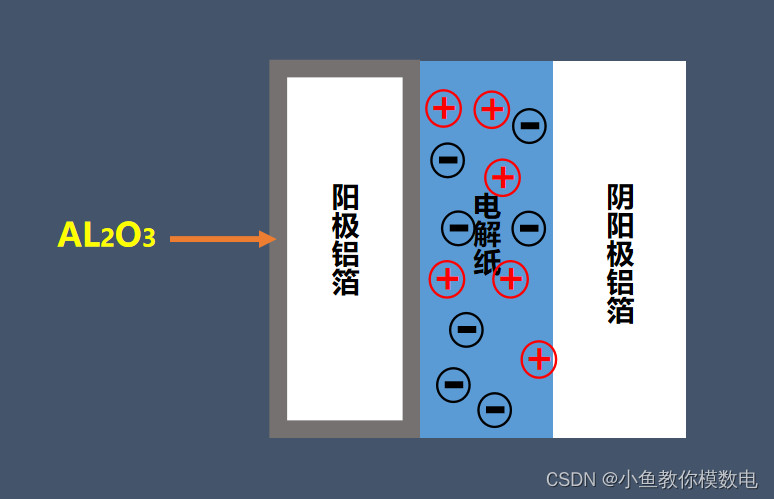

然后加上含有电解液的电解纸。电解液里面是一些导电的离子，电解液是真正的阴极，接着加上阴极的铝箔，并将阳极铝箔，电解纸，阴极铝箔卷在一起，加上引线端子，最后装入铝壳，密封后就形成了铝电解电容了。

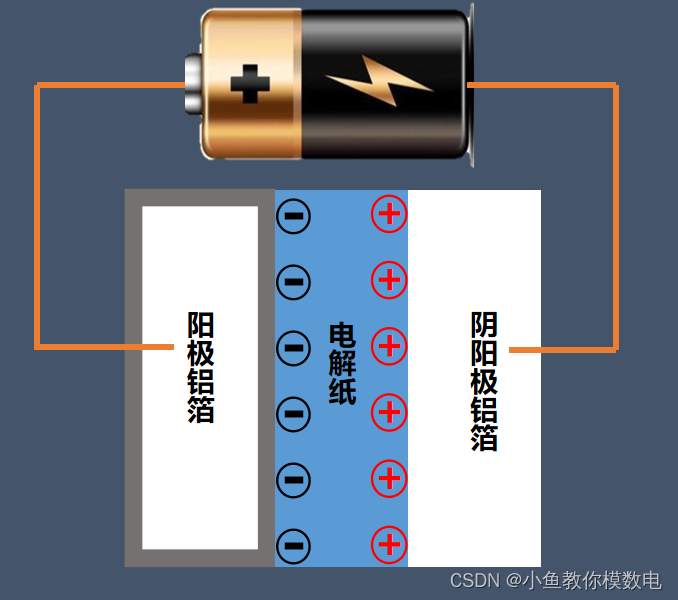

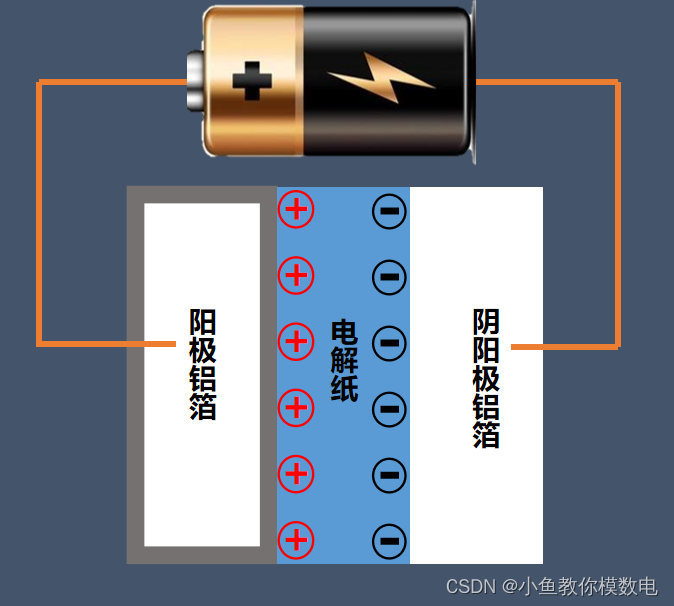

当在铝电解电容两端施加正向电压时，负离子聚集在电介质AL2O3附近，正离子聚集在阴极铝箔附近， AL2O3有比较好绝缘特性，这时铝电解电容表现出电容的特性。

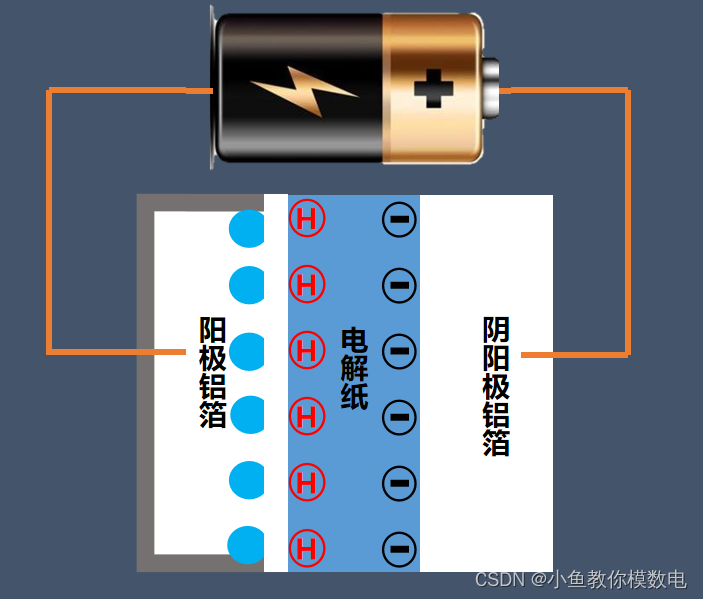

当在电解电容两端施加反向电压时，负离子聚集在阴极铝箔附近，正离子聚集在电介质AL2O3附近带，正离子中有很多氢离子，由于氢离子尺寸很小，能够穿过电介质Al2O3，到达阳极铝箔处，这时氢离子会转化成氢气。

并且氢气的膨胀力使得电介质AL2O3脱落,这时铝电解电容就失效了，类似于电解水，在阳极产生氧气，阴极产生氢气。

所以电解电容反接后通常会胀气，发热，甚至爆炸，一般电解电容反向电压接1~2V时很快就会失效。
