硬件学习笔记（器件篇）—— 铝电解电容（一）

已于 2022-10-28 20:35:55 修改
阅读量3.6k 收藏 34
点赞数 5
分类专栏： 硬件基础 文章标签： 学习 硬件工程 嵌入式硬件
于 2022-10-02 14:33:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/y_u_yu_yu_/article/details/127142292
版权
本文详细介绍了铝电解电容的基本原理，包括其电容本质、铝电解电容的构成和特性，特别是氧化铝的电压方向影响。此外，还概述了从蚀刻到出货的制造过程，强调了电容的极性重要性和不能承受负压的原因。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、铝电解电容的本质

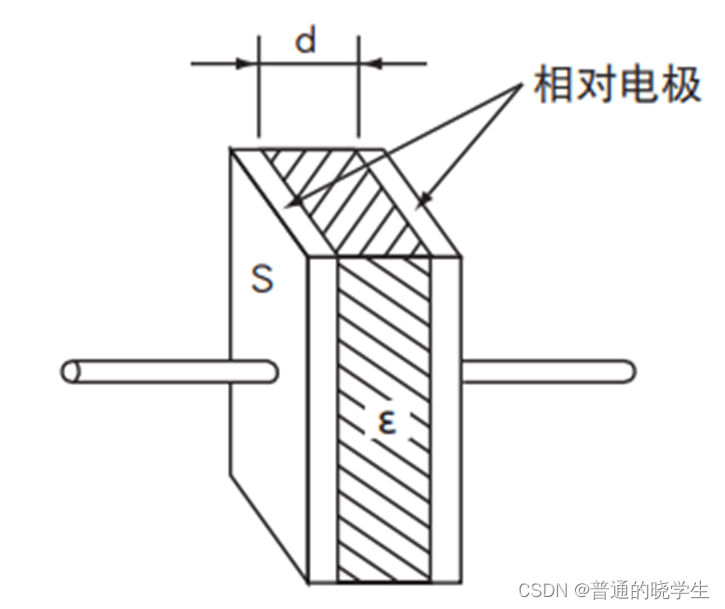

电容的本质

1、两个导电极板
2、中间绝缘介质

在这里插入图片描述

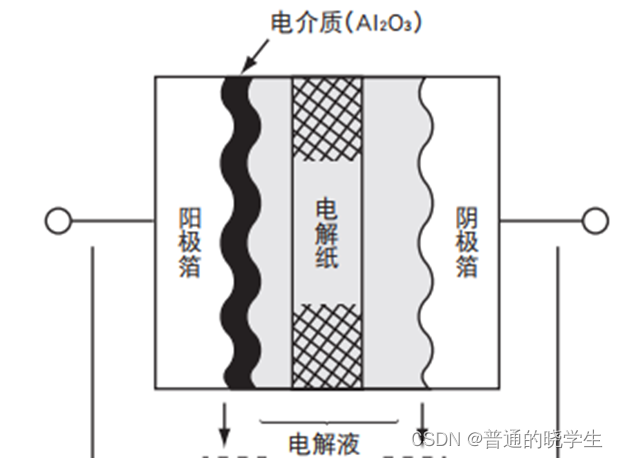

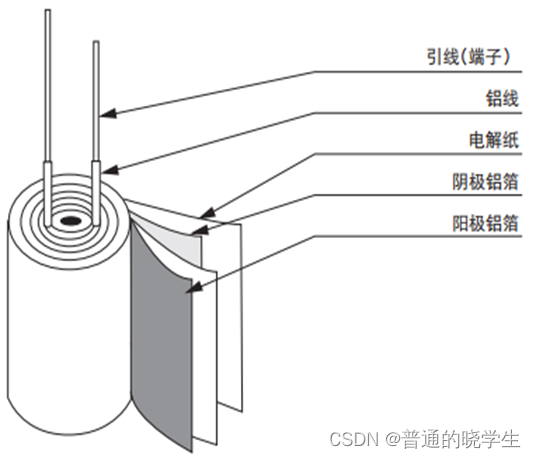

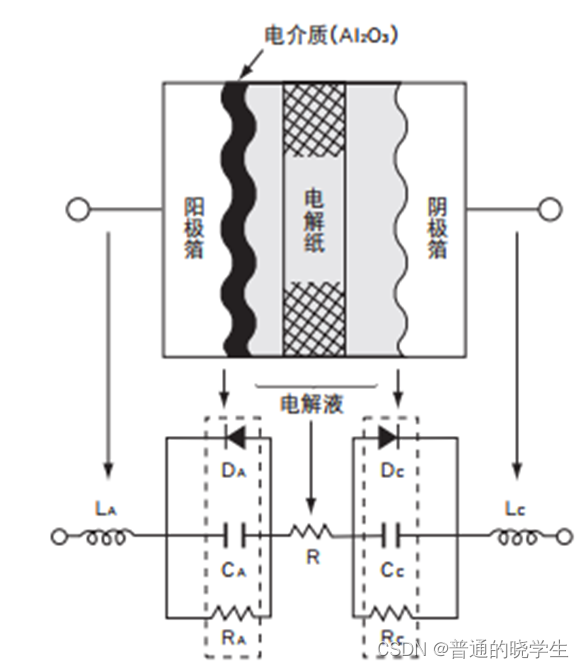

铝电解电容的构成

  1. 正导电极板：阳极箔
  2. 负导电极板：电解液+阴极箔
  3. 介质层：氧化铝薄膜
    在这里插入图片描述
    在这里插入图片描述

二、铝电解电容的特性

介质层-氧化铝特性

在这里插入图片描述
1、厚度与耐压成正比
（阳极铝箔形成的氧化铝薄膜是致密的，氧化层的厚度和耐压成正比ÿ
