三极管开关电路限流电阻怎么选取

最新推荐文章于 2024-12-08 15:40:30 发布
最新推荐文章于 2024-12-08 15:40:30 发布
阅读量3k 收藏 38
点赞数 7
分类专栏： 电子电路知识 文章标签： 单片机 嵌入式硬件 电路 stm32 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42693097/article/details/131404051
版权
文章讲述了如何使用MCU通过NPN三极管驱动小功率灯珠，三极管工作在饱和状态作为开关。基极限流电阻RB的选择基于MCU的输出电平、灯珠的电流需求以及三极管的饱和条件。上电时，基极添加下拉电阻确保三极管状态确定。增大基极限流电阻在一定范围内不会影响三极管的饱和工作状态。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

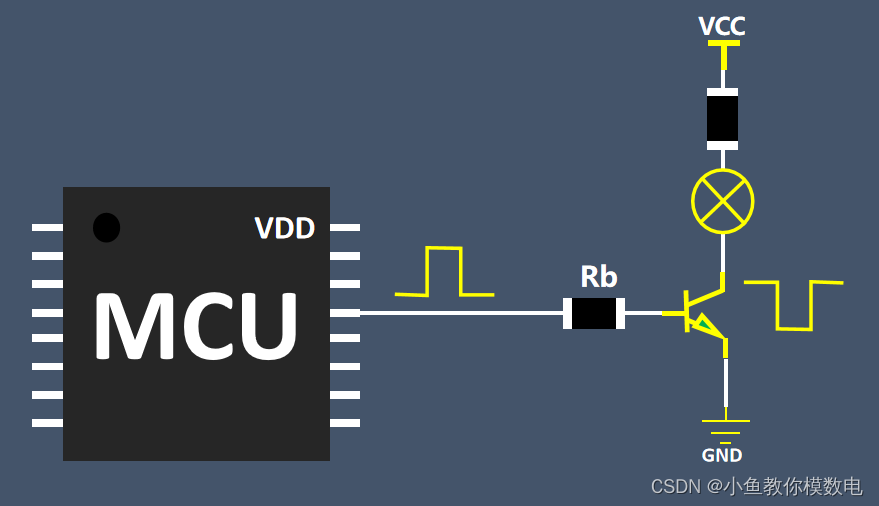

这是一个MCU驱动小功率器件的电路，这里仅用小功率灯珠代替负载，电路中用到了一个NPN的三极管，这个三极管在这里充当一个开关。

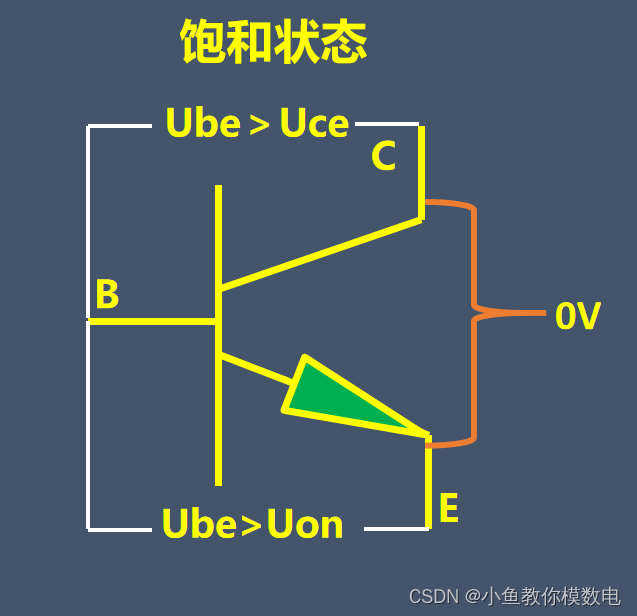

三极管当作开关时其工作在饱和状态，BE间的电压要大于开启电压，同时BE间的电压大于CE间的电压，CE间的电压可以近似的看成是0。

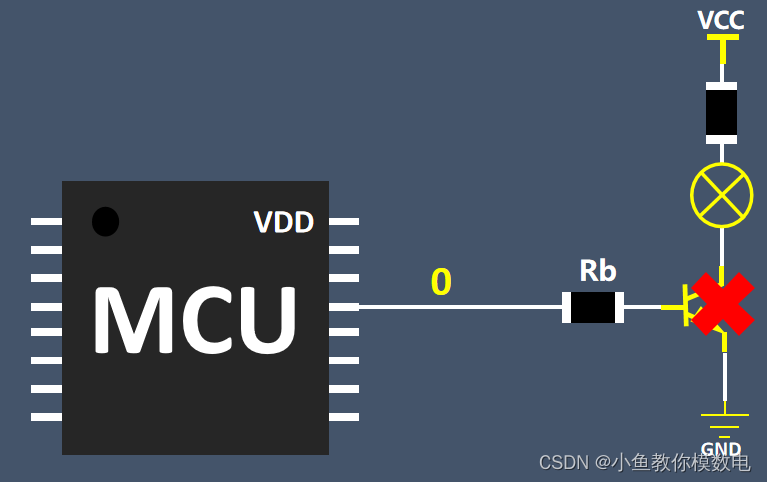

当MCU输出低电平，三极管截止，没有电流流过负载。

当MCU输出高电平，三极管饱和导通，负载有电
