MOS管的体二极管是怎么形成的

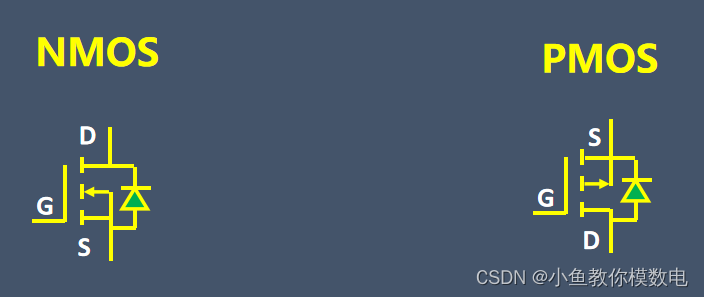

一般MOS管的源极和漏极之间会存在体二极管,对于N沟道的MOS管,体二极管由源极指向漏极。

对于PMOS管,体二极管由漏极指向源极,那么MOS管为什么会有这个体二极管呢?

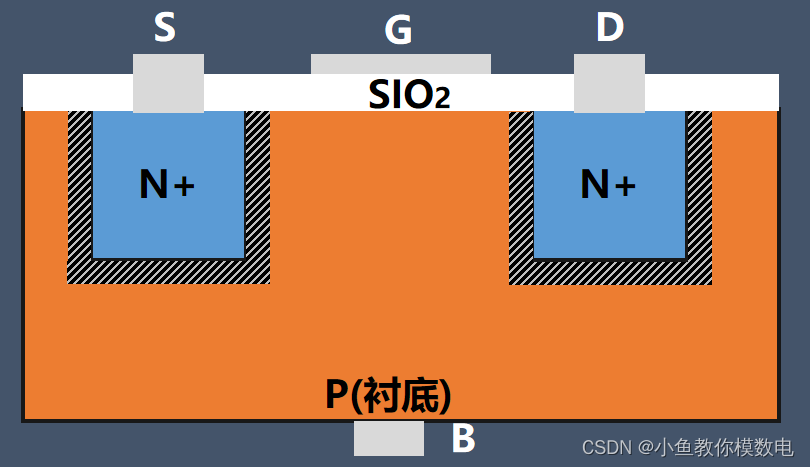

我们看到这个N沟道MOS管的结构,源极和漏极是一个重度掺杂的N区,它们是制作在P型衬底上的。

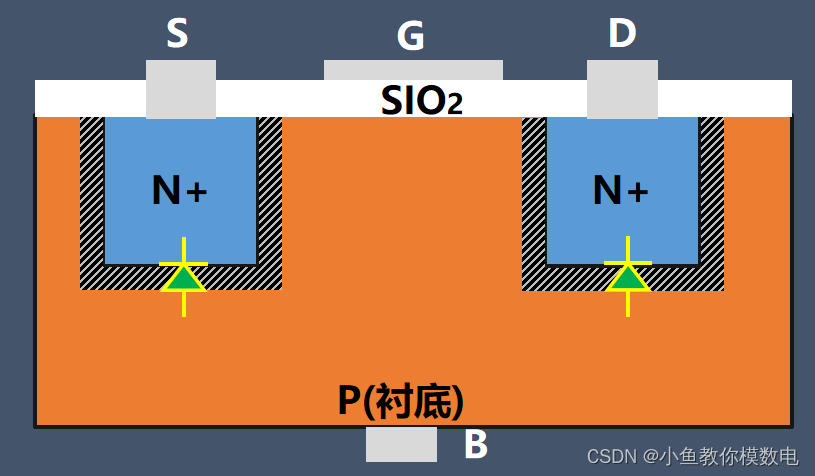

所以衬底和漏极,衬底和源极间会形成PN结,也就是会形成二极管。
