如何分辨NMOS和PMOS的电路符号

最新推荐文章于 2025-03-21 08:33:29 发布
最新推荐文章于 2025-03-21 08:33:29 发布
阅读量4.1k 收藏 14
点赞数 4
分类专栏： 电子电路知识 文章标签： 单片机 嵌入式硬件 电路 硬件 数字电路
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42693097/article/details/132289105
版权

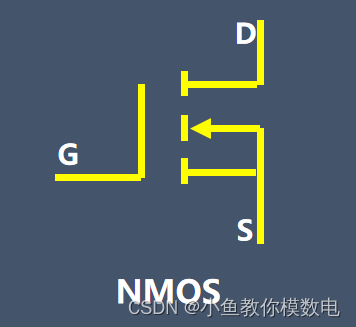

这个是N沟道增强型MOS管的电路符号，

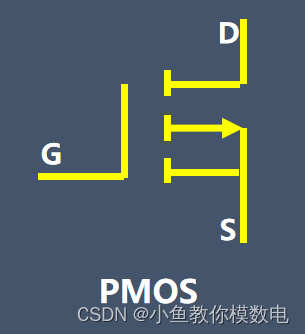

这个是P沟道增强型MOS管的电路符号，有时我们很容易把这两个符号弄混。

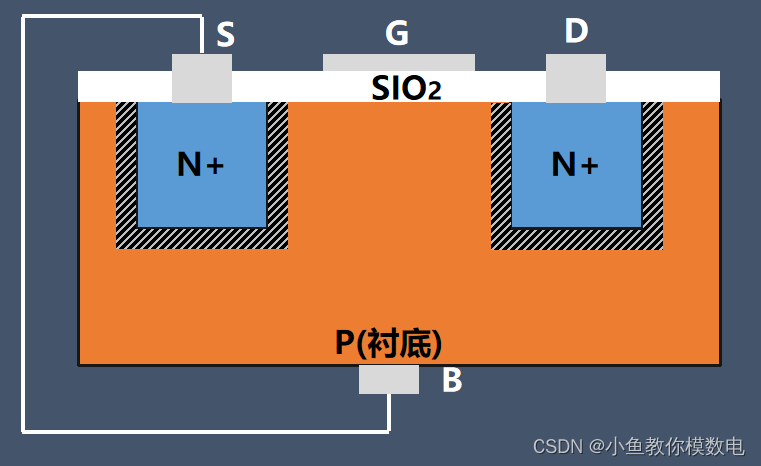

首先对于单个MOS管而言内部衬底和源极是接在一起的，所以我们看到的MOS管电路符号，源极和衬底是接在一起的，并且这个箭头处的电极为衬底。

NMOS和PMOS电路符号最大的差异就是衬底这个箭头的方向，对于NMOS管，箭头方向指向栅极，对于PMOS管，箭头方向
