PMOS和NMOS

一. MOS管简介

MOS管是场效应管的一种，主要有两种结构形式：N沟道和P沟道，又根据场效应原理的不同，分为耗尽型（当栅压为零时有较大漏极电流）和增强型（当栅压为零，漏极电流也为零，必须再加一定的栅压之后才有漏极电流，VGS>VGS(th)的时候才会导通）两种。因此，MOS管可以被制构成P沟道增强型、P沟道耗尽型、N沟道增强型、N沟道耗尽型4种类型产品。

MOS管的管脚有三个：源极S，栅极G，漏极D.

二. 二极管符号？

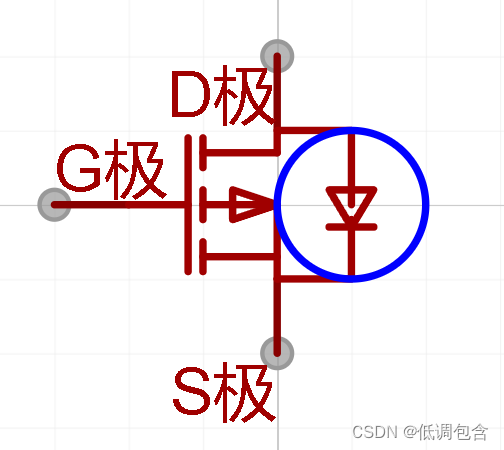

如图2.1为一个PMOS管，而蓝圈里面则是一个二极管符号，这个是MOS管自身的寄生二极管。

图2.1 PMOS管

对于PMOS来说，D极电压是不能大于S极电压的。因为MOS管作用即是开关作用，当G极电压小于S极电压的时候，MOS管才能导通，若是D极电压大于S极电压，则MOS管看起来就像是直接导通了，而D极电压小于S极电压，所以当MOS管导通的时候，电流才能从S极到D极。

三. 记忆技巧

因为MOS具有四个种类，且每个种类都有自己的特性，因此我们可能对于MOS管的PMOS和NMOS区分以及源栅漏三极不易区分。而接下来将给大家提供一些容易记住的技巧。

栅极是控制极，是门，即Gate，具有控制的职能。源极：它就是来源，因此电流应该从源头到别的地方，到的是漏极，而不是栅极。而NMOS管是从漏极到源极，所以我们叫NMOS管为消极的管，negative管，而PMOS管电流从源极到漏极，满足开始的定义，所以我们叫PMOS管为积极的管，positive管。

记忆技巧：

1. 交叉的线最多的是源极

2. 无论是PMOS管还是NMOS管，栅源极箭头的方向正好与二极管的方向相同。

3. 无论是PMOS管还是NMOS管，二极管的方向正好与输入输出的方向是相反的

4. 无论是PMOS管还是NMOS管，我们只需要比较G极电压与S极电压大小关系就可以判断MOS管能不能导通

5. 对于PMOS管来说，电流是从源极(输入端)到漏极(输出端)，从上到下，各节点电平应该是依次变小的，因此栅极G的电压必须小于源极电压；换句话说，当UGS<0时，PMOS管才导通。

6. 对于NMOS管来说，电流是从漏极(输入端)到源极(输出端)，从下到上，各节点应该是依次变小的，因此栅极G的电压必须大于源极电压，换句话说，当UGS>0，NMOS管才导通。
