GX28E17兼容DS28E17 一种1-Wire从机至I2C主机桥接器的二氧化碳(CO2)模组应用

本文链接：https://blog.csdn.net/weixin_42767056/article/details/136712936

本文介绍了如何使用GX28E17模块解决I2C通信距离限制问题，通过1-Wire协议实现100米的远程通信，并详细阐述了其工作原理、特点、应用场景和典型应用电路，旨在增强远端外设控制和传感器通信的效率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

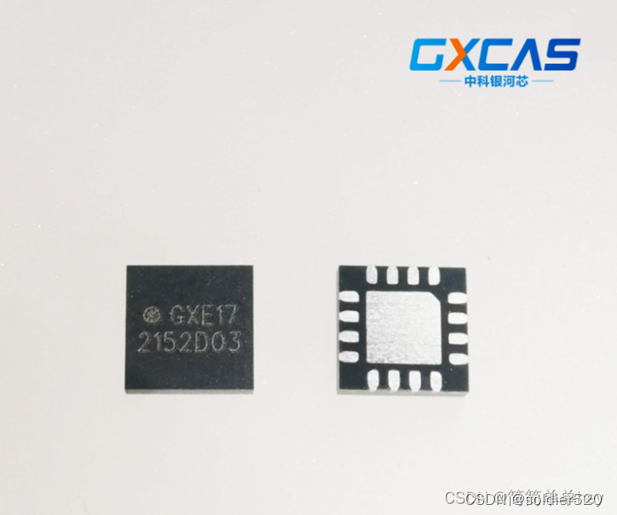

在这里插入图片描述

一、文章摘要
CO2浓度监测模组应用有长远距离要求，在标准模式下，I2C通信距离长度被限制在几米，已无法满足需求。本文主要介绍使用GX28E17延长I2C器件通信距离，同时降低成本。

二、基本参数
●● 产品特点

    ● 将1-Wire 通信协议转换为 I2C 主I/O

    ● 通过单触点、1-Wire 接口操作 I2C 从设备外设

    ● 使用1-Wire 协议扩展 I2C 通信距离（典型100米）

    ● 灵活的1-Wire 从机和 I2C 主机工作模式

    ● 1-Wire接口支持 15kbps 和 77kbps 通信速率，带分组 I2C 数据有效负载

    ● I2C 的标准 100kHz 、400kHz 和1MHZ 通信速率

    ● I2C接口支持时钟延展功能

    ● 工厂编程的唯一 64 位 1-Wire ROM ID 为终端设备提供不可更改的序列号

●● 低功耗

    ● 正常工作时为 1.5mA（典型值）

     ● 睡眠模式下为 0.3μA（典型值）

     ● 具有可用于睡眠和唤醒灵活性的独立引脚

     ● 可由唤醒引脚控制的远程电源

     ● 通过睡眠引脚或 1-Wire 器件命令使能睡眠模式

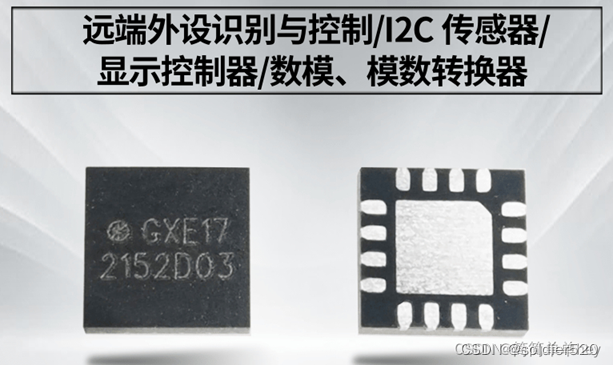

●● 应用场景

    ● 远端外设识别与控制

    ● IIC传感器

    ● 显示控制器

    ● 数模、模数转换器

三、器件应用

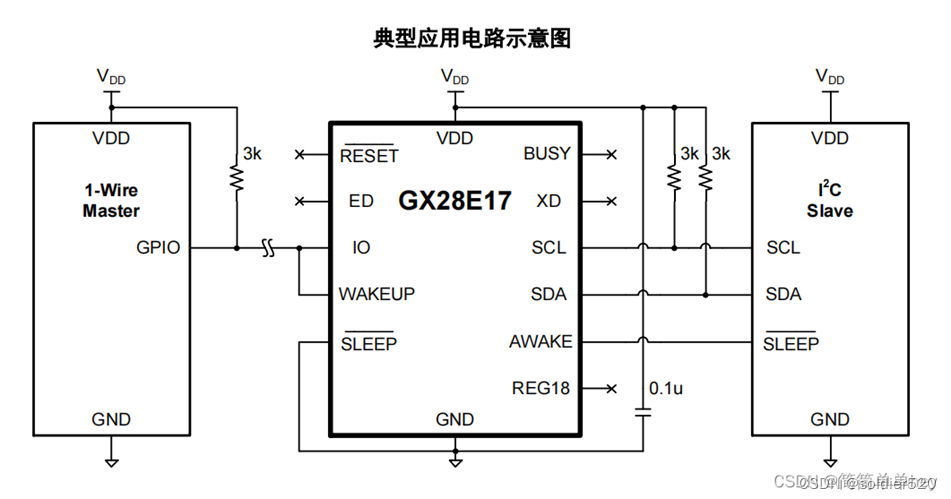

1, 典型应用电路
在这里插入图片描述

2, 1-Wire 信号时序
1-Wire 协议在单根信号线上定义了以下六种基本信号类型：复位脉冲，响应脉冲，写 0，写 1，读 0，读 1。除响应脉冲外，所有信号都由主机启动，且以总线下降沿为计时起点。

3, 1-Wire 通信流程
GX28E17 的 1-Wire 通信流程由初始化序列、寻址命令、功能命令和 I2C 数据这四个部分组成。当初始化完成后主机可以发送寻址命令来搜索和选择特定器件。GX28E17 支持七种寻址命令

● 读寻址（Read ROM）[33h]

● 匹配寻址（Match ROM）[55h]

● 搜索寻址（Search ROM）[F0h]

● 跳过寻址（Skip ROM）[CCh]

● 恢复寻址（Resume ROM）[A5h]

● 超速跳过寻址（Overdrive-Skip ROM）[3Ch]

● 超速匹配寻址（Overdrive-Match ROM）[69h]
