Arduino UNO向AT24C02写入数据IIC完整通讯过程详解

Arduino UNO向AT24C02写入数据IIC完整通讯过程详解

---

• 本实例参考正点原子的《嵌入式工程师必备技能–如何使用示波器查看IIC波形》

24C02芯片介绍

24C02芯片，总容量是2k个bit,除以8，得到（256个字节）。

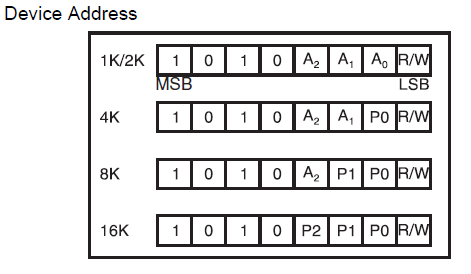

• 对于不同大小的24Cxx，具有不同的从器件地址。由于24C02为2k容量，也就是说只需要参考图中第一行的内容：


根据图中的内容：如果是写24C02的时候，从器件地址为10100000（0xA0）；读24C02的时候，从器件地址为10100001（0xA1）

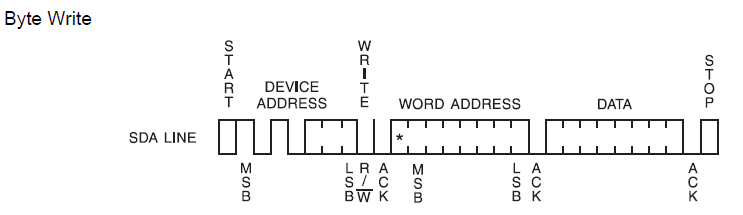

24C02字节写时序

对24C02芯片进行写字节操作的时候，步骤如下：

1. 开始位，后面紧跟从器件地址位（0xA0），等待应答，这是为了在IIC总线上确定24C02的从地址位置；
2. 确定操作24C02的地址，等待应答，也就是将字节写入到24C02中256个字节中的位置.
3. 确定需要写入24C02芯片的字节，等待应答，停止位.

实际写入测试

测试向AT24C02的地址位：0000 0000写入一个H

示例程序代码

/*
 * Wire库I2C基本读写程序
 * AT24C02读写操作
 *
*/

#include <Wire.h>                           // 使用Wire库，需要包含头文件
//#define SDA A4                           // SDA引脚，默认gpio4(D2)
//#define SCL A5                           // SCL引脚，默认gpio5(D1)
const int16_t I2C_ADDR = 0x50;              // AT24C02的IIC器件地址0x50,这个地址可以通过I2C扫描程序搜索到。
#define button 7

bool buttonState = true;
/* 描述：AT24C02写入一个字节函数
 * 参数：date_wr:    要写入的值
 *      WriteAddr:  要写入的地址
 * 返回值：通信成功：0
 *        通信失败：1->数据溢出   2->发送addtess时从机接受到NACK
 *                3->发送数据时接受到NACK  4->其他错误
 */
uint8_t at24c02_write(char data_wr, uint8_t WriteAddr)
{
  /* 1. 开始一次传输，设置I2C器件地址 */
  Wire.beginTransmission(I2C_ADDR);
  /* 2. 需要写入的位置 */
  Wire.write(WriteAddr);
  /* 3. 需要写入的值 */
  Wire.write(data_wr);
  /* 4. 完成一次I2C通信，默认发送一个停止位 */
  return Wire.endTransmission();
}
/* 描述：AT24C02读取一个字节函数
 * 参数：date_wr:    要读出值的存放指针
 *      WriteAddr:  要读出的地址
 * 返回值：通信成功：0
 *        通信失败：1->数据溢出   2->发送address时从机接受到NACK
 *                3->发送数据时接受到NACK  4->未接受到数据  5->其他
 */
uint8_t at24c02_read(char *data_wr, uint8_t ReadAddr)
{
  uint8_t t = 200;
  uint8_t ret = 0;
  /* 1. 开始一次传输，设置I2C器件地址 */
  Wire.beginTransmission(I2C_ADDR);

  /* 2. 需要读出的位置 */
  Wire.write(ReadAddr);

  /* 3. 完成一次I2C通信，发送一个开始位(即重发码) */
  ret = Wire.endTransmission(false);

  /* 4. 开始一次读取，设置I2C器件地址，读取AT24C02一个字节 */
  Wire.requestFrom(I2C_ADDR, 1);

  /* 5. 读出AT24C02返回的值，成功读取后写入缓存变量处，读取失败返回失败码 */
  while (!Wire.available())
  {
    t--;
    delay(1);
    if(t == 0)
    {
      return 1;
    }
  }
  *data_wr= Wire.read(); // receive a byte as character
  return ret;
}

void setup() {
  /* 初始化串口波特率为115200 */
  Serial.begin(115200);
  digitalWrite(LED_BUILTIN, LOW);//板子led，作为观察数据发射状态
  pinMode(button,INPUT);
  digitalWrite(button,HIGH);
  /* 初始化IIC接口，不写入地址则默认为主设备 */
  Wire.begin();
//  Wire.begin(SDA, SCL);//esp8266指定SDA和SCL
//  Wire.begin(SDA, SCL);//Arduino UNO板使用不带参数的
//  delay(2000);
//  char str[]="perseverance51";
//  unsigned char shu =sizeof(str)/sizeof(char);
//      /* 向AT24C02写入数据 */
//  for(int i=0;i<shu;i++){
//    at24c02_write(str[i], i);
//    delay(5);//这个延时必不可少，否则写入失败！
//    }
}

void loop() {
 buttonState = digitalRead(button);
    if(buttonState == LOW){
      delay(250);
          if(buttonState == LOW){
            char str0 = 'H';
      uint8_t Write = at24c02_write(str0, 0);
       Serial.println("Trigger!!!");
       Serial.println(Write);
       digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
       delay(2000);
//      char*str2;
//     uint8_t Read = at24c02_read(str2,0);
//      Serial.println(*str2);Serial.println(Read);
    }
    }
}

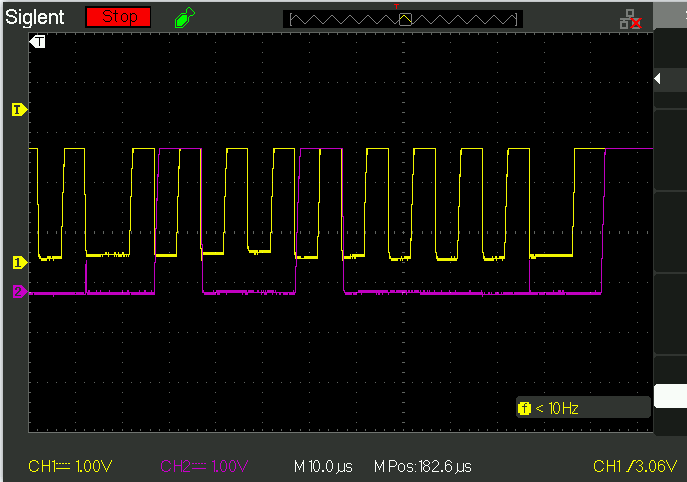

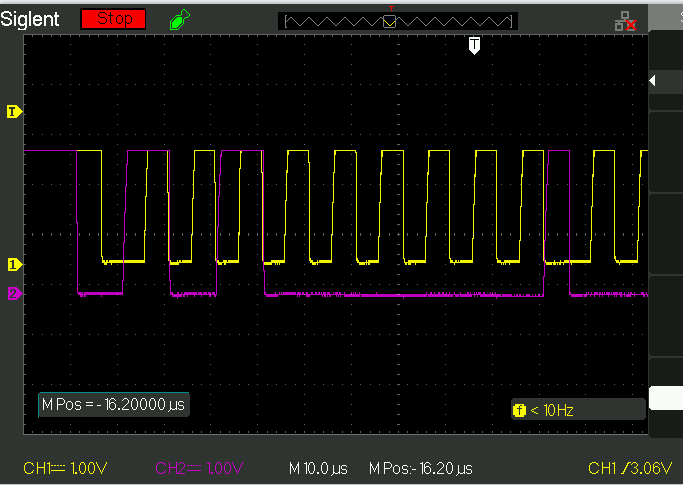

• Arduino UNO板向AT24C02模块地址位位0，写入一个字符H，完整信号。
• 紫色代表SDA，黄色代表SCL

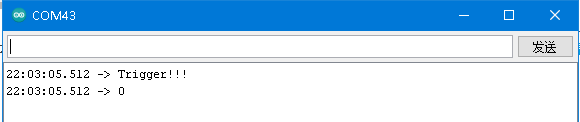

• 按键触发，串口打印信息

• 返回值：通信成功：0

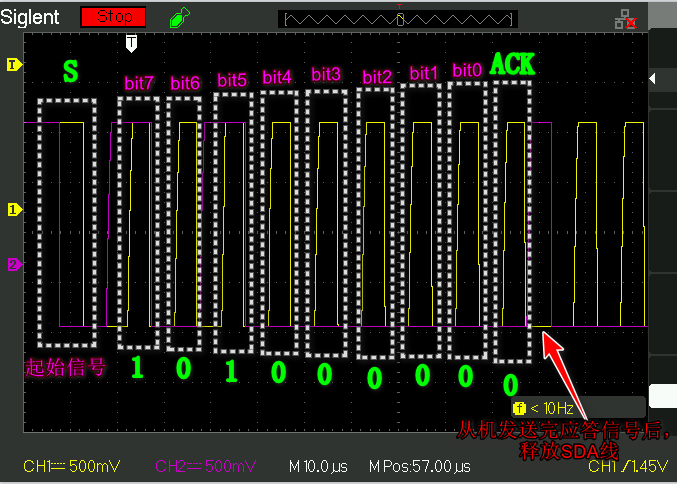

分为3个阶段：

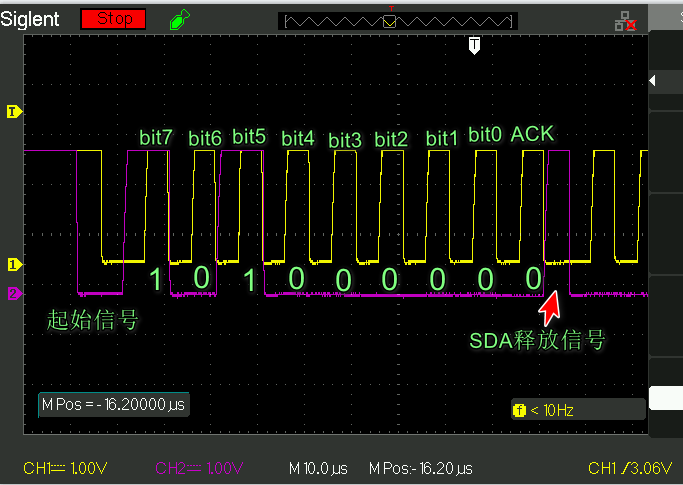

第一阶段，起始信号：当时钟线SCL为高期间，数据线SDA由高到低的跳变；（启动信号是一种电平跳变时序信号，而不是一个电平信号）

应答信号，发送器每发送一个字节（8个bit），就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号(ACK)。

• 从第一个字节（8个bit）信息中可以提取的解析：1010 0000转换成16进制就是0xA0，也就是AT24C02的写入操作。

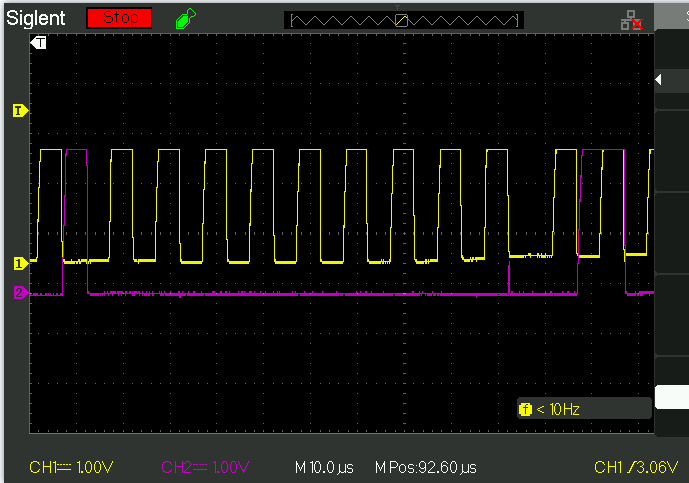

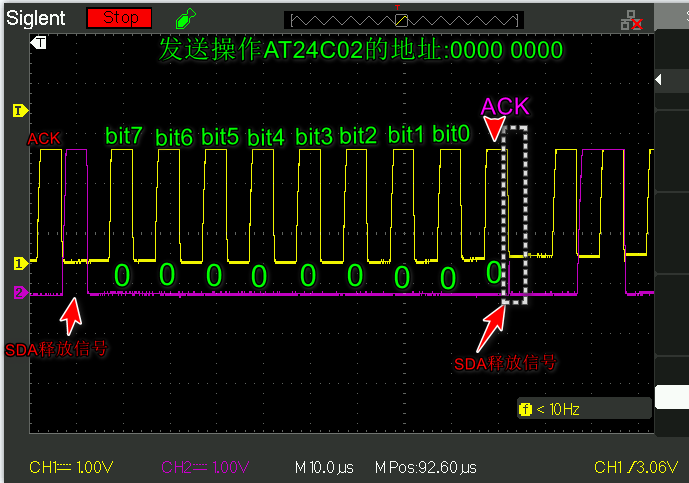

第二阶段：发送要操作的AT24C02的地址：0x00

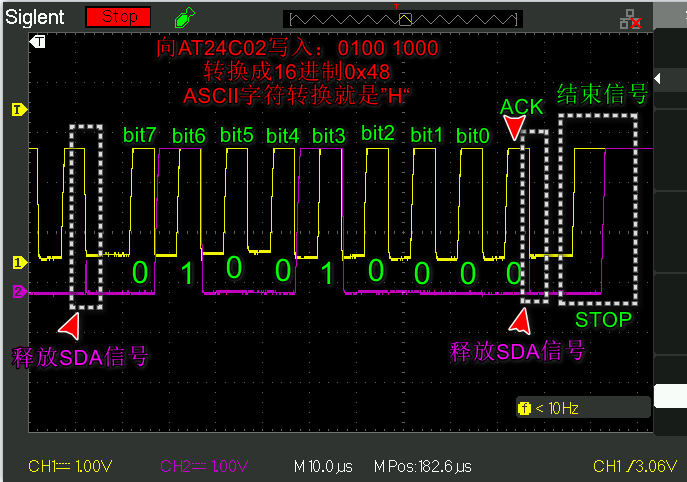

第三阶段：向AT24C02写数据
