光电耦合器MOC3041

光电耦合器MOC3041

---

• MOC3041

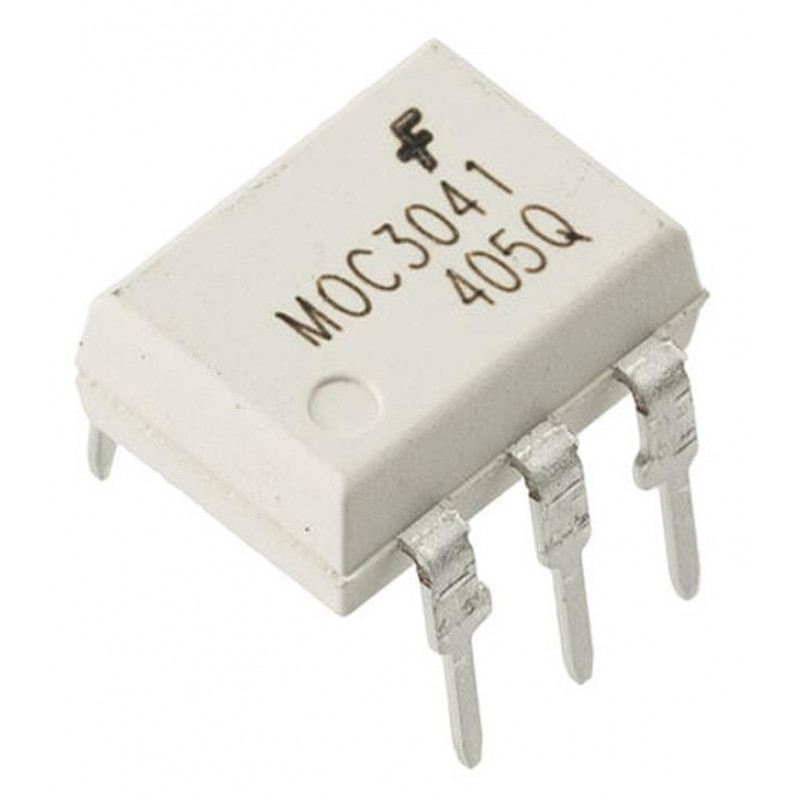

MOC3041是早期仙童半导体公司出品的一款光电耦合器，其内部包括一只砷化镓红外发光二极管和单片硅探测器，构成双向可控硅过零触发驱动程序，用于逻辑控制电路系统，如固态继电器，工业控制，电机，电磁铁和消费类

• MOC3041内部含有过零检测电路，当输入引脚1输入15mA的电流，输出端6引脚、4引脚之间的电压稍过零时，内部双向晶闸管导通，触发外部晶闸管导通，当MOC3041输入引脚输入电流为0时，内部双向晶闸管关断，从而外部晶闸管也关断.

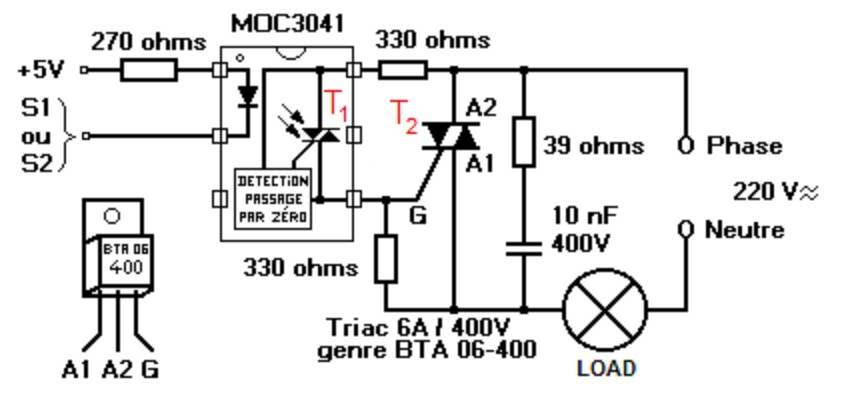

过零点之后电压上升，当电压升到15V时可控硅触发，触发后330欧的电阻被短路而没有电流，电流只从阳极阴极间流过。所以330欧的电阻不会承受220V的电压。计算电阻功率时就不必按220V电压计算。图中330欧的电阻是一个下拉电阻，它不会承受220V的电压，所以在计算这个330欧电阻功率时也不用按220V计算。

其他相关器件

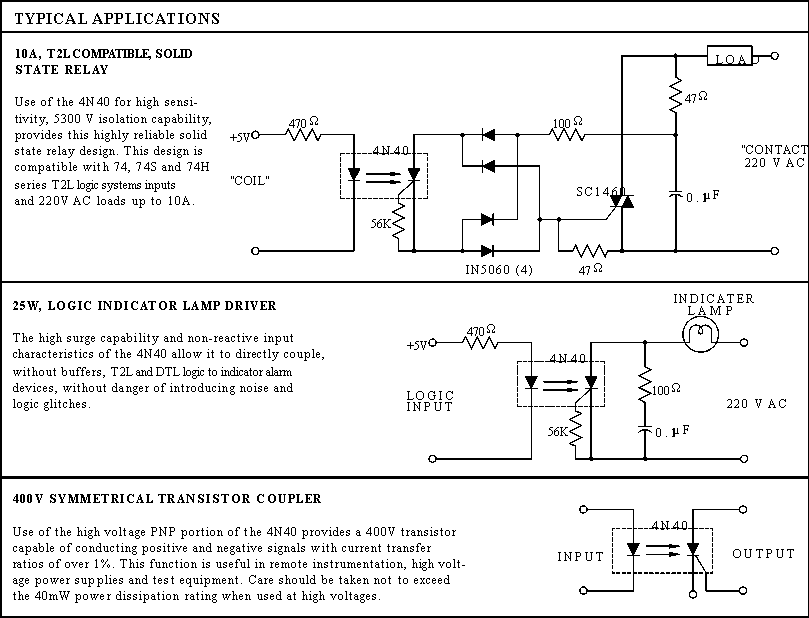

• 4N40 是常用的单向晶闸管输出型光电耦合器，也称固态继电器。当输入端有15～30mA 电流时，输出端的晶闸管导通，输出端的额定电压为400V，额定电流为300mA。输入输出端隔离电压为1500V～7500V。


• 双向可控硅97A6，97A6是1A/600V双向可控硅，在调光电路、灯光控制、温度控制等电路中广泛应用。该可控硅耐压高达600V，可以直接应用于220V控制电路，最大工作电流为1A，可以控制100W以下电阻性的负载。
