🎉好久没有写有关wch单片机的相关内容了，具体焊接完2块CH32F203，发现烧写程序遇到了各种囧事。

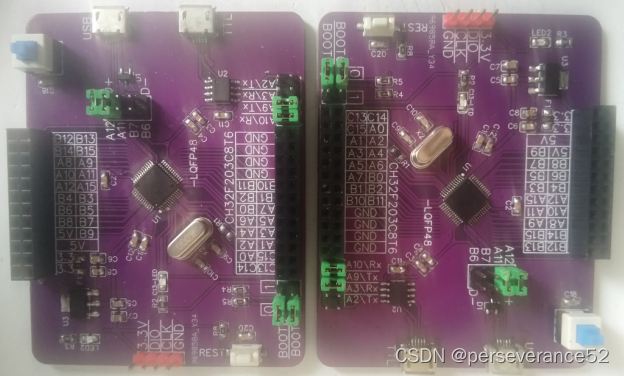

• 📌个人制作的CH32F203C8T6 PCB已开源：https://oshwhub.com/perseverance51/ch32f203c8t6-ji-tong-ban


📓CH32F203程序下载方式

串口和USB下载，需要配置BOOT0引脚拉高。再可以通过 USART1 和 USB 接口对程序闪存存储区的内容重新编程。

1. 🔨通过串口下载。接口为PA9和PA10不知道是不是各厂商之间默契的规定。除了在ST相关资料中可以找到出处，翻阅WCH芯片资料文档是找不到任何有关串口下载说明的有关信息。
2. 🔧USB下载。接口为：PA11和PA12，为什么是PA11和PA12而不是PB6和PB7，在WCH所公开的资料文档中也是找不到任何有关USB下载说明的有关信息。

• 🔖串口和USB接口下载程序，选择WCHISPStudio软件。

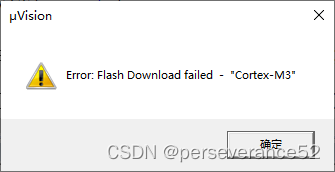

3. 🛠WCH-DAP下载。本人采用的是最为廉价的CH549方案的下载器。芯片在使用前，最好使用官方的工具进行配置一下下载设置，否则无法直接在Keil里面一键下载，如果芯片没有解除保护的话，在Keil里面，直接点击下载会弹出如下窗口：

4. 🗝使用合宙AIR32F103CBT6 的DAP-LINKV2烧录。

• ✨需要注意一定是DAP-LINKV2固件版本的，V1版本的之前测试烧录没有成功，V2的实测可以正常烧录程序。
  最新的固件：https://gitee.com/openLuat/luatos-soc-air32f103/tree/master/AIR_Jlink_Keil
• 🎈相关篇《合宙AIR32F103CBT6刷回CMSIS-DAP固件和DAP升级固件以及刷ST-LINK V2-1固件方法》

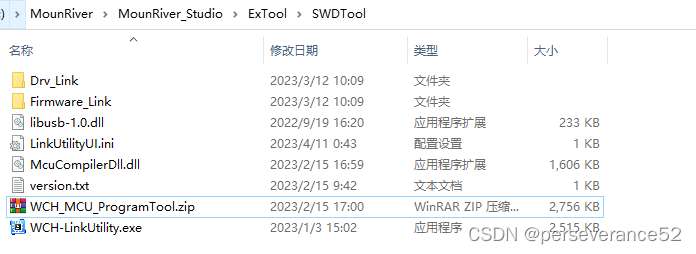

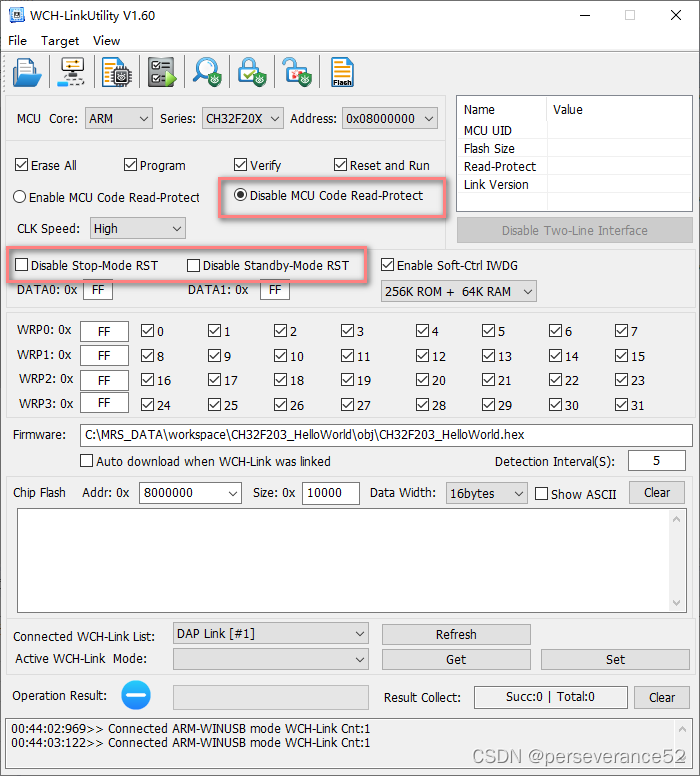

• 🔨使用WCH-LinkUtility进行配置（在这个安装目录下：MounRiver\MounRiver_Studio\ExTool\SWDTool），当然你同样可以使用WCHISPStudio工具：

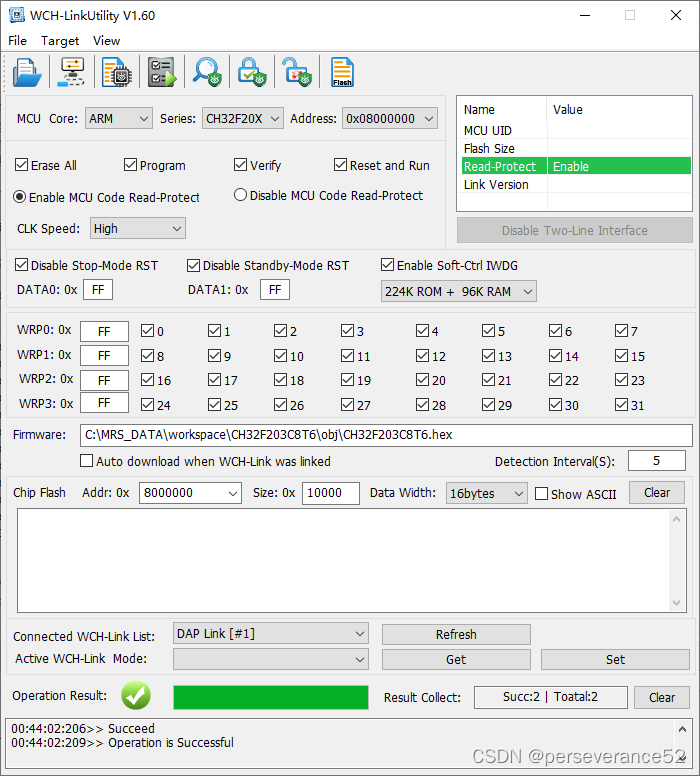

• 🔧下面的框起来的选项。

• • 🌿不使能读保护。（如果是调试阶段，推荐不要使用，因为下载程序时，都需要进行手动解锁保护才能下载程序，很麻烦。）
• • 🌿不使能停止模式下的低功耗复位模式。
• • 🌿不使能待机模式下的低功耗复位

✅这样配置好后，下载一次程序，就可以不用这个工具了，直接回到Keil软件里面可以实现一键下载，自动运行程序。

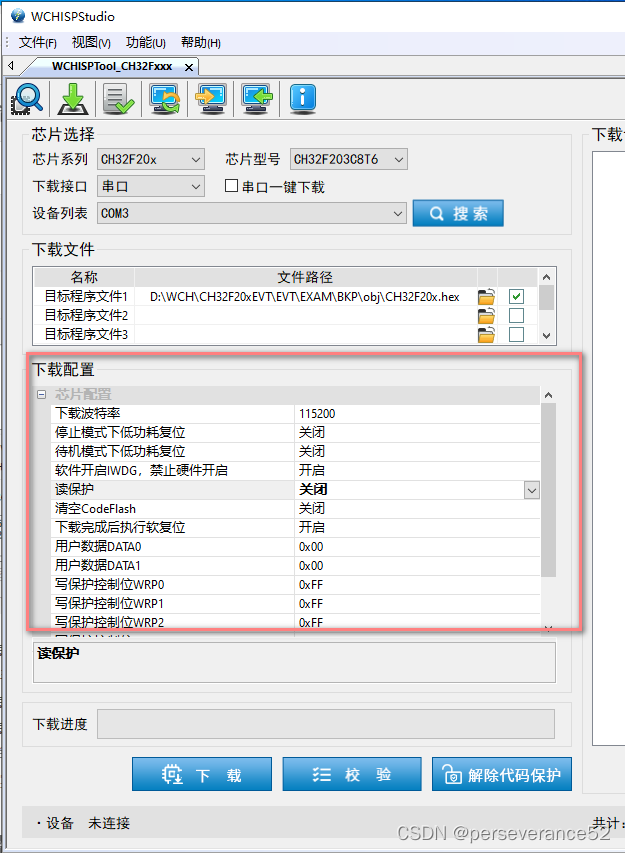

• 🛠使用WCHISPStudio工具配置：

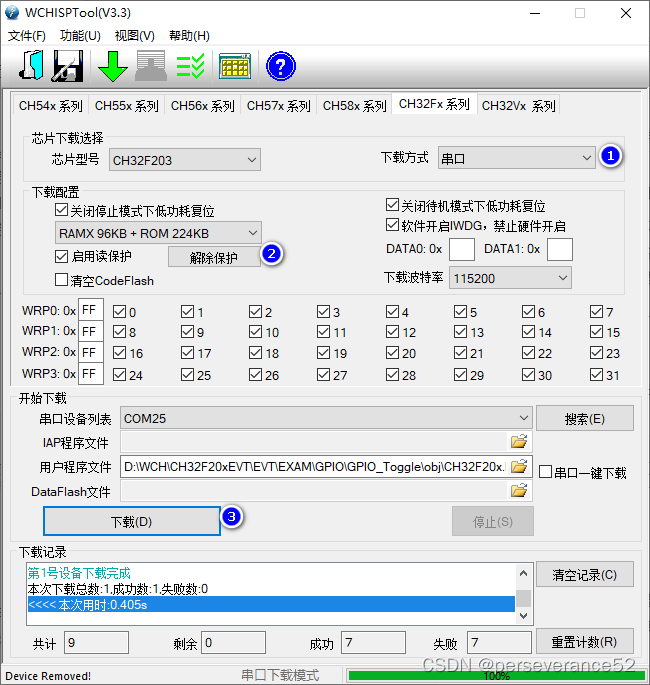

🧲串口下载

• 使用串口下载，需要提前将Boot0电平拉到高电平，（默认运行状态是Boot0是拉低状态的），然后插上供电连接USB转串口下载器到电脑端，使用WCHISPTool进行下载。
• 下载步骤：

1. 选择好端口号。
2. 解除保护。
3. 选择好HEX文件，点击下载即可完成。

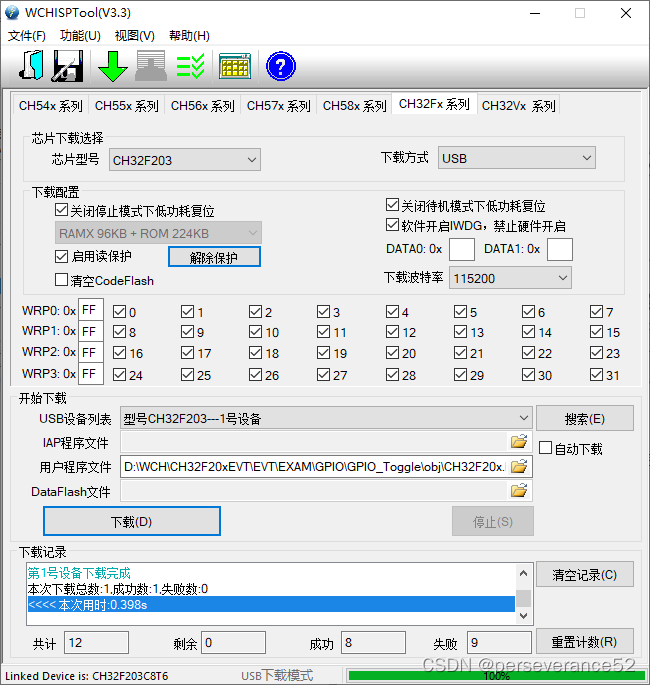

🧲USB下载方式

• 🔰使用USB下载方式，同样需要提前将Boot0电平拉到高电平，（默认运行状态是Boot0是拉低状态的），通过PA11和PA12连接到电脑端，使用WCHISPTool进行下载。
  -🌾 下载步骤（和串口步骤一样）：

• 下载步骤：

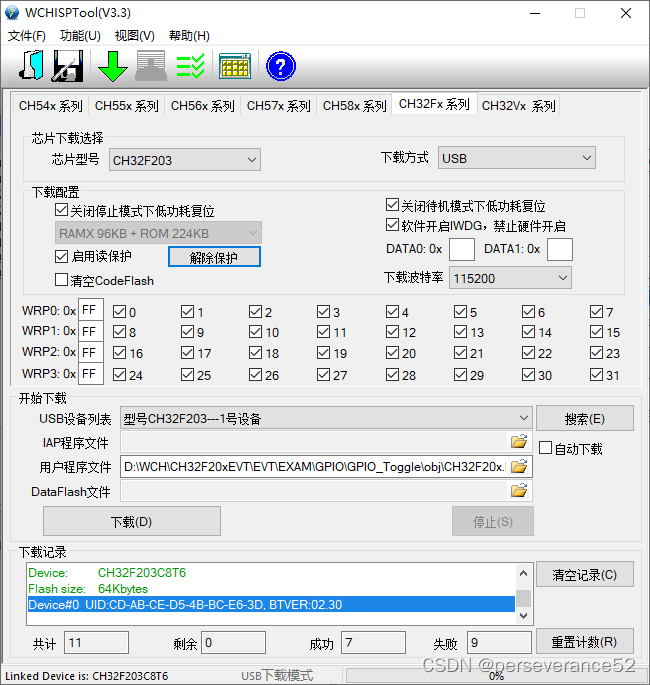

1. 先解除保护。

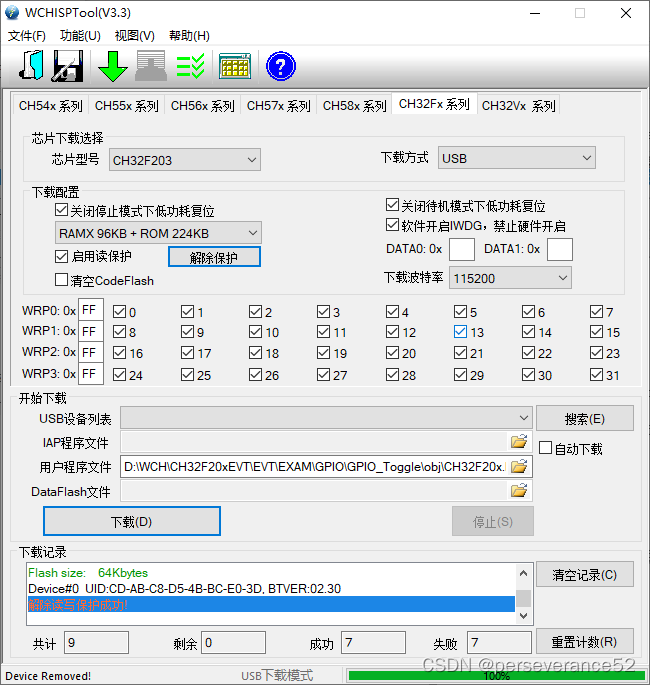

• 🔖点击解除保护成功后，如下图，才可以点击下载才会成功。如果解除保护失败，就不能进行下一步下载。


2. 选择好HEX文件，点击下载即可完成。

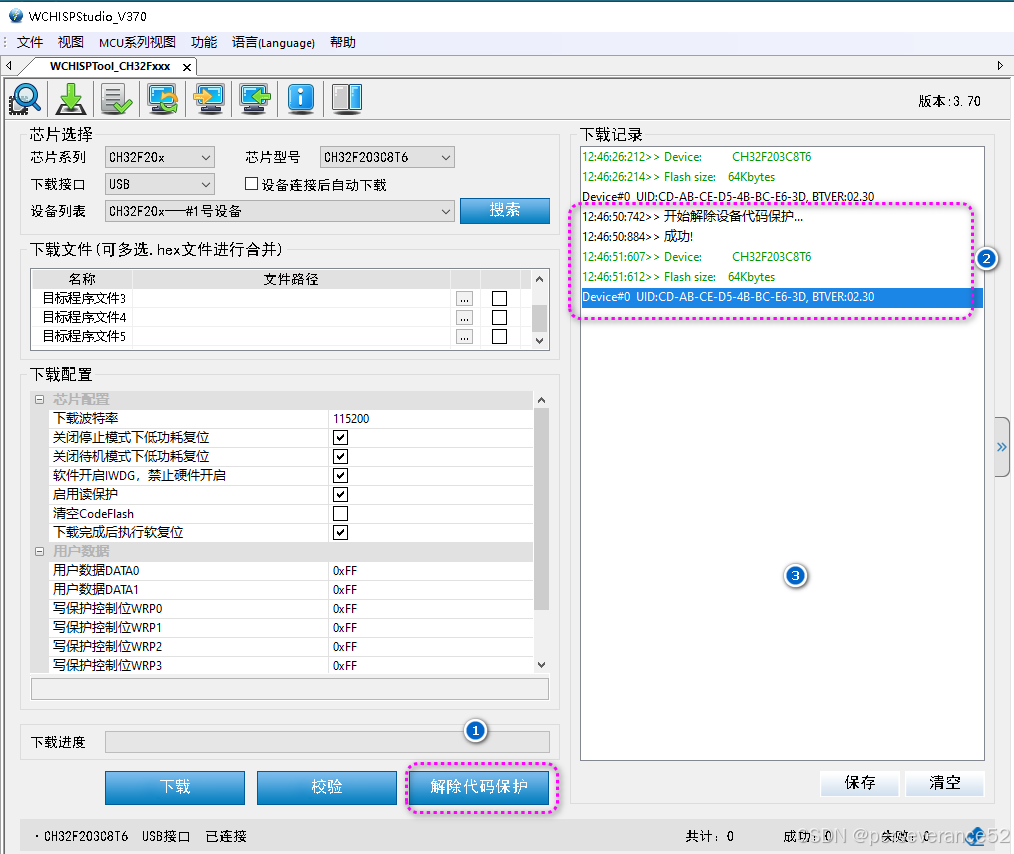

• 🔧新版本的WCHISPStudio界面，解除操作：


⛳WCH-DAP下载方式

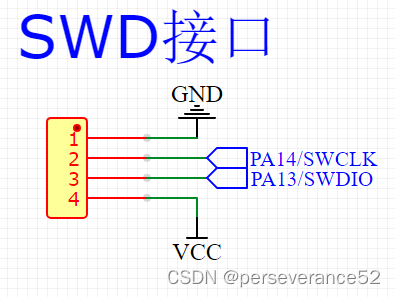

• 🌿接口定义如下：


• ✨推荐使用MounRiver Studio内置的工具，单独进行下载，成功率比较高，使用Keil开发环境下使用WCH-DAP直接点击下载，很容易出错，兼容性极差。

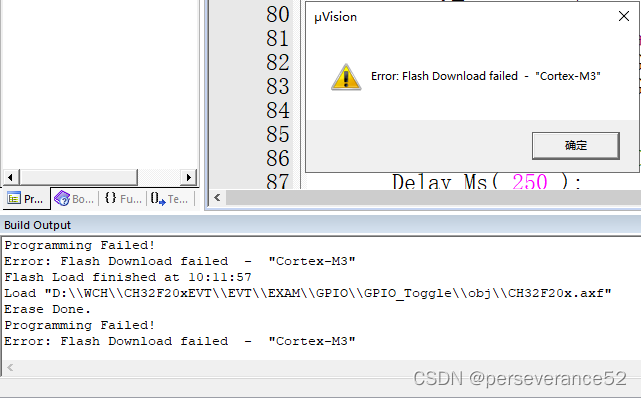

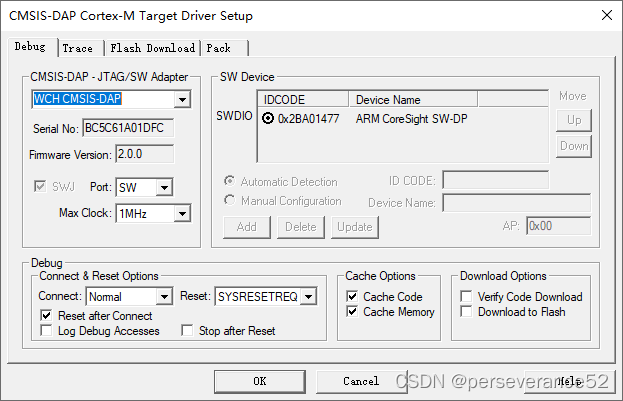

• 🌿Keil环境下，点击下载时的报错信息：


• 下载之前，是配置过必要的一些信息的。

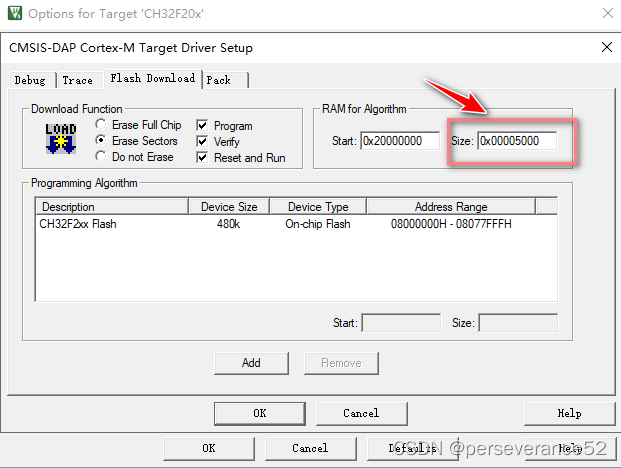

• ⚡在Keil设置里面这个RAM空间要修改大一点，否则即使取消了读保护，下载也会报错。推荐设置如下：（注意：CH32F203C8最大可分配的SRAM:20KB,下面分配0x5000,实际上有点超出范围了，但是还是可以正常烧写。建议配置0x4000,默认是0x1000）

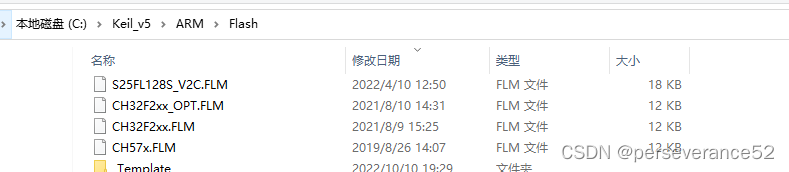

• 🌿以及拷贝“CH32F2xx.FLM”文件拷贝到Keil\ARM\Flash目录下：


• 🎈相关配置文件可以参考：http://www.hschip.com/solution_view.aspx?TypeId=63&Id=432&FId=t25:63:25（文中包含.flm文件包。）

• 🗝单独使用WCH-LinkUtility工具下载没有问题：

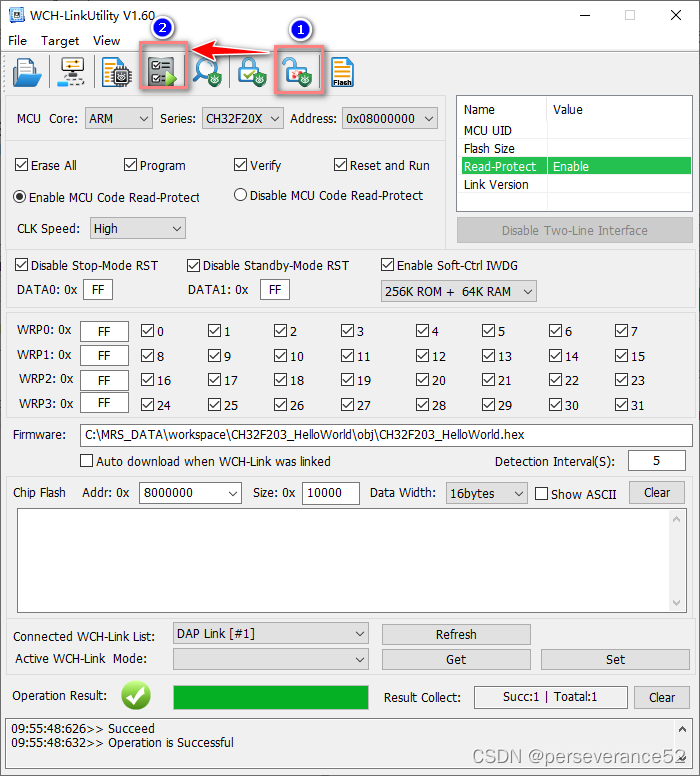

• 📋使用WCH-LinkUtility工具下载步骤也是和WCHISPTool工具一样，下载前，需要先对芯片进行解锁，解锁后才能进行下载程序到芯片当中。


⛳注意事项

• 在使用基于CH549G制作的WCH-Link时，WCH-LinkUtility软件 需要使用WINUSB模式，不支持HID模式。否则无法连接上。

• 如果默认采用的是HID连接模式，可以在ActiveWCH-Link Mode选择WinUSB模式，再点击SET配置。如果不成功，可以尝试切换为RVSC模式，再切换回来。
• 📍相关WCH-Link切换模式方法参考说明：https://bbs.21ic.com/icview-3328898-1-1.html

• 使用mounriver开发，那么只能使用WCH-Link调试下载器。Keil环境，则DAP-LINK、WCH-Link都可以。
