R-2R梯形电阻网络DAC计算

---

• 📍参考文章：https://chipdebug.com/forum-post/54266.html
• 📌参考文档：https://www.analog.com/media/cn/training-seminars/tutorials/mt-015_cn.pdf

R-2R 网络计算原理

R-2R 网络是一种用于数字信号处理的电阻网络，常用于数模转换器（DAC）中。它通过电阻的串联和并联组合，将数字信号转换为模拟信号。以下是4位的 R-2R 网络的基本计算原理：

• 对于一个4位的R-2R网络，输出电压可以表示为：

V_out = V_ref * ($\frac{D0}{2^4}$ + $\frac{D1}{2^3}$ +$\frac{D2}{2^2}$ + $\frac{D3}{2^1}$ )

其中：
V_ref 是参考电压，
D0 - Dn 是第 n 位的二进制值（0 或 1）。

每个二进制位的权重是其位置对应的2的幂次方分之一，最高有效位（MSB）的权重最大，最低有效位（LSB）的权重最小。通过这种方式，R-2R网络可以将数字信号转换为相应的模拟电压输出。

🔬Multisim 仿真实验

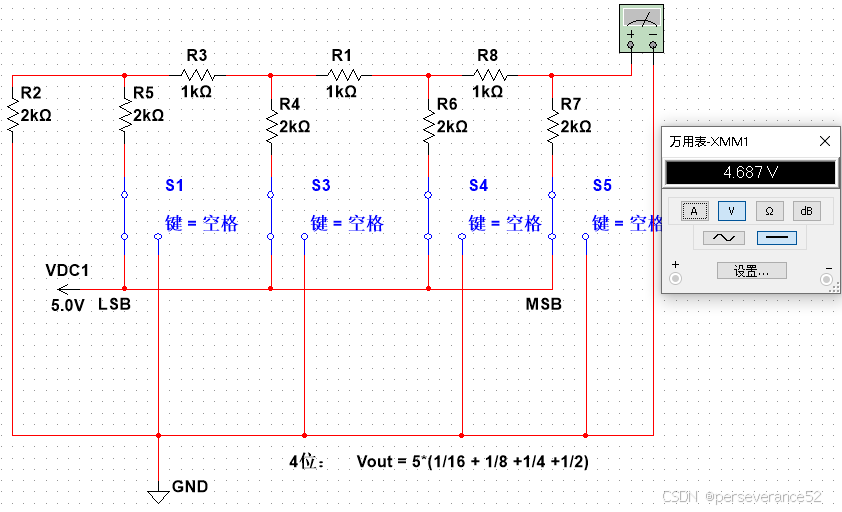

• 🌿4位的R-2R网络

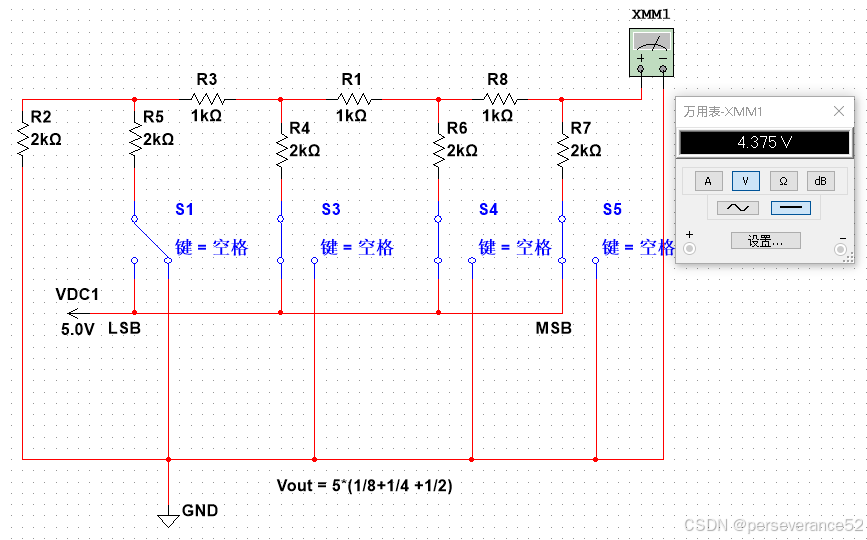

• 🌿3位的R-2R网络输出电压

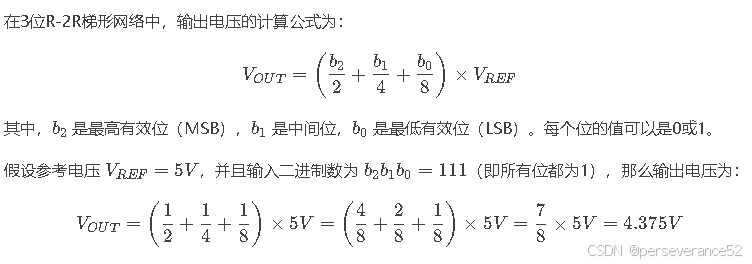

  计算：

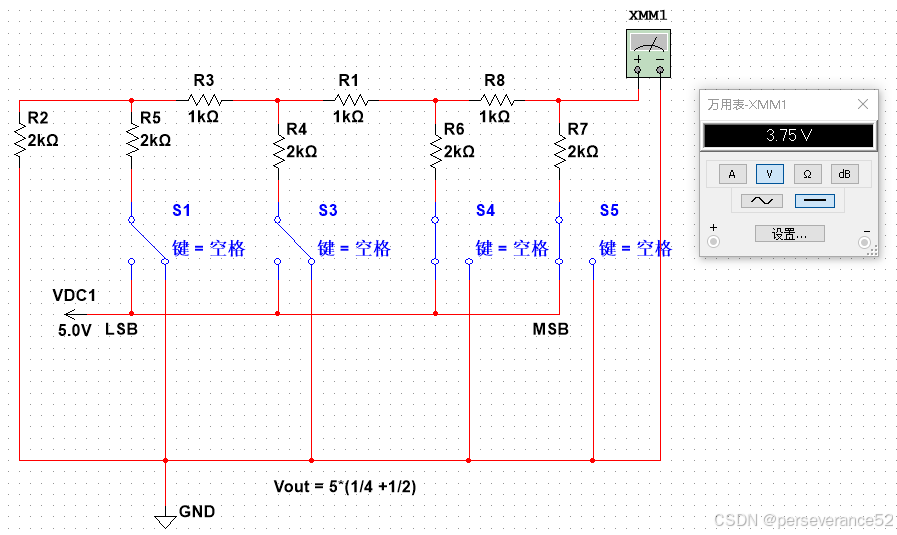

• 🌿2位的R-2R网络输出电压


📚仿真文件

• 🔖基于Multisim V14.2

通过网盘分享的文件：R2R.rar
链接: https://pan.baidu.com/s/1aoOLrP2m4YqQBvmYePyC3Q?pwd=xhxs
提取码: xhxs

总结

R-2R 网络通过电阻的分压作用，将二进制数转换为模拟电压，输出电压是各二进制位电压的加权和。
