01 LE中的Events

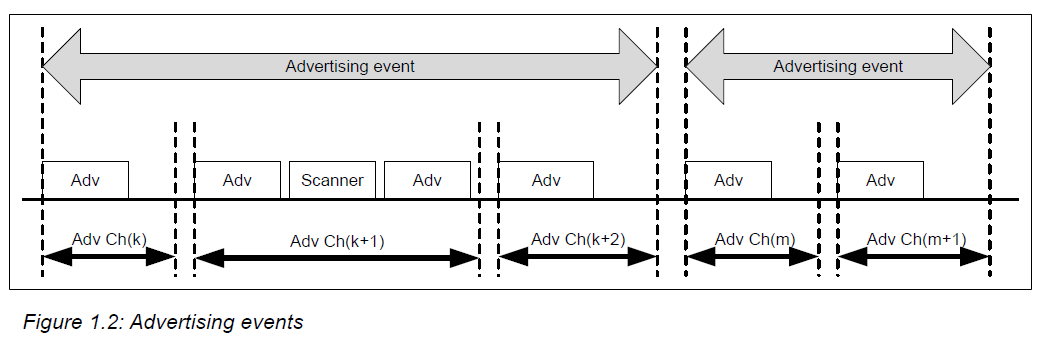

1. Advertising events（广播/广告事件）。如下图所示，在每个广播事件开始时，advertiser发送与广播事件类型相对应的数据包。根据数据包的类型，scanner可在同一广播物理信道上向advertiser发出请求，随后advertiser可在同一广播物理信道上做出响应。advertiser在同一Events中发送下一个数据包时，广播物理信道会发生变化，可以看到图中的Adv Ch（#）的#是在变化的。advertiser可在广播事件中随时结束这一事件。事件中的每个广播数据包使用不同的广播物理信道。每个广播事件可使用不同的广播物理信道顺序。

2. Connection events（连接事件）。在LE中除了Advertising相关的事件，还有connection事件。如果说，是在两个或多个设备之间进行单向或广播通信时，LE 设备可使用advertising events完成整个通信。但如果要建立connection，就还可以使用advertising events与另一个设备建立双向连接，例如asynchronous（异步）或isochronous periodic broadcasts（等时周期性广播）。

异步（asynchronous）定期广播可以让advertiser接收来自一个或多个设备的响应，使用的是通用信道。“异步” 指的是数据包的发送时间不固定，适用于无需严格时间同步的场景，例如一般的广播消息、物联网设备状态更新等。而Isochronous可翻译为“等时”，简写为ISO或者I。“等时”的意思就是数据传输严格按照预定的时间间隔进行，确保低延迟和稳定的传输速率。主要用于对时延敏感的应用，如蓝牙LE Audio（低功耗音频），其中多台设备（如耳机或助听器）需要同步接收音频数据。

在蓝牙5.2版本新增的feature中就包括Isochronous Channel（等时信道），在6.0新增的feature中，又包括了ISOAL（Isochronous Adaptation Layer：等时适配层）的增强功能。Isochronous事件又细分为BIS, BIG, CIS, 和CIG事件。

BIS：Broadcast Isochronous Stream；广播等时流BIG：Broadcast Isochronous Group；广播等时组CIS：Connected Isochronous Stream；连接等时流CIG：Connected Isochronous Group；连接等时组

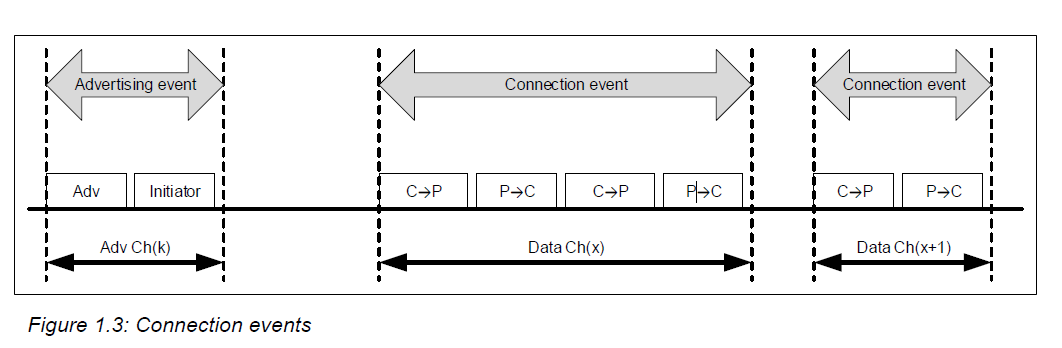

如果advertiser使用的是可连接广告事件，连接发起设备（Initiator）可使用接收可连接广播数据包的同一广播物理信道发出连接请求。如果advertiser收到并接受了连接请求，则广播事件结束，连接事件开始。一旦建立连接，发起设备就成为Piconet中的中心设备C，如下图所示，而advertiser设备则成为外围设备。连接事件就是在中心和外围设备之间发送数据包。每个连接事件开始时都会发生信道跳转，中心设备和外围设备使用相同的数据物理信道交替发送数据包，如下图中的C->P，P->C，中心设备启动每个连接事件的开始，并可随时结束每个连接事件。

在一个piconet中的设备使用一种特定的跳频模式，是由连接发起设备发送的连接请求中的字段算法确定的。

LE数据通道上使用的跳频模式是ISM频段中37个频率的伪随机排序。
在channel sounding程序中使用的跳频模式是ISM频段中72个频率的伪随机排序。

跳频模式可以进行自适应调整，以排除被干扰设备使用的部分频率。外围设备可以将频率分类为良好频率和不良频率，并将该信息提供给中心设备。中央设备可以在调整跳频模式时考虑这些信息。

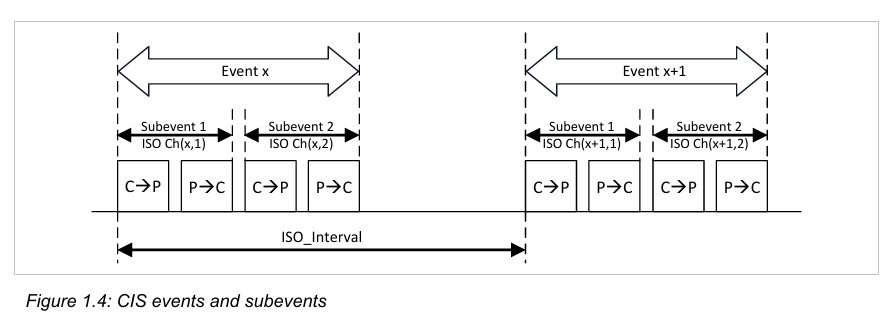

3. CIS事件。通过使用ACL连接，中心设备可以建立一个或多个使用isochronous等时物理信道的等时连接。等时连接用于通过一个逻辑传输，即CIS（连接的等时流）在中心和外围设备之间传输等时数据。一个CIS由在固定ISO间隔发生的CIS事件组成。每个CIS事件包含一个或多个子事件。在每个子事件中，中心设备传输一次数据，外设响应。每个子事件使用一个由信道选择算法确定的物理信道，如下图所示。

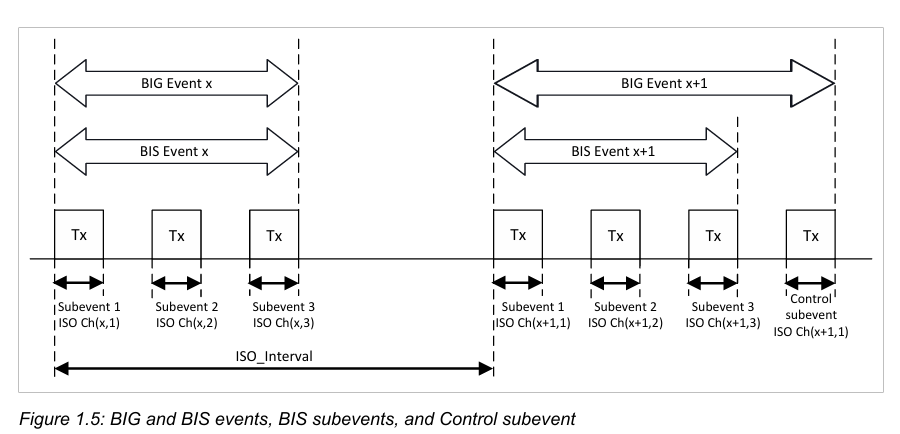

4. BIS事件。无连接的等时逻辑传输称为广播等时流（BIS）。一个BIS由在固定ISO间隔发生的BIS事件组成。每个BIS事件包含一个或多个子事件。在每个子事件中，广播设备传输一个等时数据包。物理信道仍由信道选择算法确定。多个BIS事件共同形成一个BIG事件。下图显示了两个BIG事件：一个有控制子事件，另一个没有控制子事件。

5. Channel sounding事件。设备可以使用LE Channel sounding（信道探测，简称CS）物理链路交换信息，这些信息是用于后续的距离估计计算。事件过程如下：

第一次CS事件会从ACL连接事件的锚点偏移开始。
CS过程仅在有限的时间内存在，包含CS事件、子事件和Steps。
CS事件可能包含一个或多个子事件。
CS子事件包含两个或更多CS steps。
CS steps包含发起方initiator和反射方reflector之间的双向交换，称为CS peers（对等体）。
CS发起方在每个step中首先发送数据，随后是CS反射方的一个或多个传输。这些传输可以是基于packet的GFSK调制交换，或者基于tone的ASK（幅度偏移键控）调制交换，或者两者兼有。

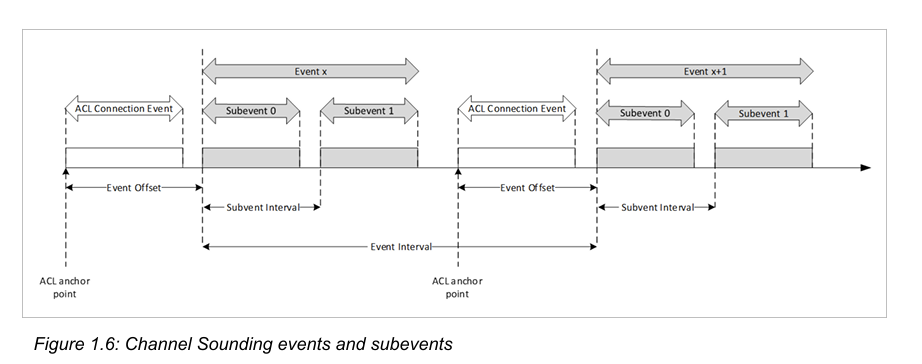

CS事件和子事件的一般结构如下图所示：

每个CS Step中的交换包含了用于测量的信息。这些测量结果可以进一步处理来生成距离估计信息。除此之外，还将携带与安全相关的信息，这有助于检测试图间接操控测量结果的外部攻击者，但同时也可能会影响到距离估计。CS Step交换使用的物理信道是通过信道选择算法确定的。对于CS而言，信道选择算法以及其他与安全相关的信息是通过确定的随机bit生成器（DRBG：Deterministic Random Bit Generator）生成。那么这些DRBG的安全密钥信息仅仅由各自的发起方和反射方设备知晓。

因此，有关蓝牙6.0中新增的关键的测距功能：channel sounding，是否会存在安全隐患呢？DRBG似乎是一个解决方案，但效果如何还需拭目以待。

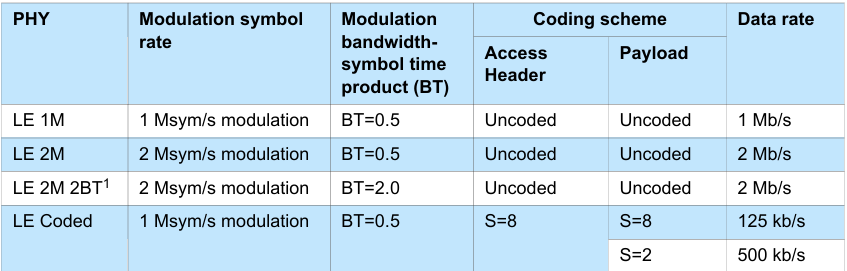

02 LE Event中使用的物理信道

上面的诸多事件中都多次提到了物理信道的概念。这里来总结一下：
与BR/EDR一样，LE设备的物理射频信道也在未授权的2.4 GHz ISM频段内工作。LE 采用的多址接入方案有：频分多址（FDMA）和时分多址（TDMA）。在基于TDMA的轮询方案中，一个设备在预定时间发送数据包，相应设备在预定时间间隔后响应数据包。FDMA方案是为了传输数据，其使用了40个物理信道，中心频率为2402 MHz至2480 MHz，间隔为2 MHz。其中3个用作主广播信道，37个用作通用信道（包括次级广播信道）。

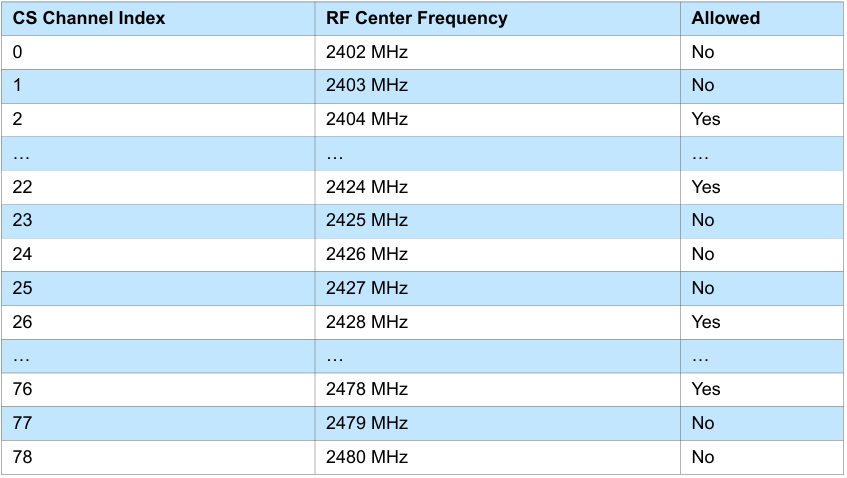

而支持CS的LE系统使用72个物理射频信道进行CS数据，交换间隔为1 MHz。这些射频信道的中心频率为（2402 + k）MHz，其中k为2至22和26至76之间的整数。如下表所示，也就是说支持CS的物理射频信道，中心频点从2404MHz开始，间隔1MHz，直到2424MHz，中间2425MHz～2427MHz的3个信道不允许使用，然后再从2428MHz开始，间隔1MHz，直到2478MHz。总共可使用的信道数为72个。
