在现代电子产品的设计过程中，可靠性预计是一个至关重要的环节。它主要基于电子元器件的失效率模型来预测系统的可靠性。然而，尽管这种方法在设计初期可以为工程师提供重要的参考，但在实际应用中，它也面临着许多挑战和局限性。

在这里插入图片描述

一、基于元器件失效率的可靠性预计模型

通常，电路板的可靠性预计依赖于每个元器件的失效率模型，常用的标准包括MIL-HDBK-217（美国军用标准）和Telcordia SR-332（通信设备标准）。这些标准提供了针对不同类型元器件在各种环境条件下的失效率模型。这些模型的应用涉及以下几个关键因素：

环境因素：温度、湿度等环境条件对元器件的失效率有着显著影响。例如，温度升高会增加元器件的失效率。虽然理论上温度的影响是连续的，但在某些温度点失效率的上升会出现拐点，显著增加故障率。

电气应力：电路中的电流、电压等工作条件相对于元器件额定值的偏离程度也会影响失效率。适当的降额设计可以通过减少元器件承受的应力，从而降低失效率，延长使用寿命。

时间因素：失效率随时间变化，特别是在产品生命周期的早期（早期失效期）和后期（损耗失效期）更加明显，呈现“浴盆曲线”形状。了解并控制这两个阶段的失效率，对于提高系统可靠性至关重要。

系统级可靠性预计与MTBF计算

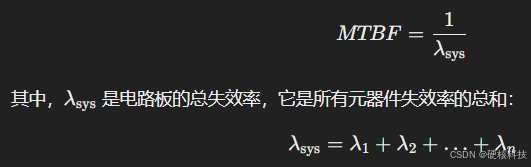

通过汇总电路板上所有元器件的失效率，可以计算整个电路板的可靠性指标，例如MTBF（Mean Time Between Failures，平均故障间隔时间）。MTBF的计算公式如下：
在这里插入图片描述
是每个元器件的失效率。基于这些数据，可以初步估算出系统的可靠性。然而，尽管这种方法为设计提供了一个参考框架，但它也有明显的局限性。

二、基于失效率模型的局限性

系统级故障未充分考虑
虽然元器件失效率是可靠性预计的核心，但它们并不是系统失效的唯一原因。系统中的连接问题、焊接缺陷、热管理不当等因素同样可能导致故障。这些非元器件故障通常在失效率模型中未得到充分考虑。
环境复杂性无法全面覆盖
实际使用环境往往比模型中设定的环境复杂得多。环境中的振动、电磁干扰、温度波动等都会影响元器件的工作状态，而失效率模型通常只涵盖了较为静态和理想的环境条件。因此，预计结果和实际情况可能存在显著差异。
设计变更和技术进步的影响
在快速发展的电子技术领域，设计变更是常态，尤其是在新产品开发过程中。由于可靠性预计基于早期设计进行，而设计在产品开发过程中可能不断修改，导致最终的预计结果与实际生产中的情况不符。此外，随着新材料和新技术的引入，传统的失效率模型可能缺乏足够的数据支撑，无法反映出新技术的可靠性特征。
无法反映系统级噪声和复杂故障模式
实际中的许多故障是复杂的系统级别问题，涉及多个子系统、接口或环境因素。例如，电磁干扰、机械振动等问题往往超出元器件失效率模型的范围。这使得基于元器件失效率的可靠性预计难以全面反映实际的故障情况。

三、降额设计与热管理的重要性

降额设计是一种有效的提高电子产品可靠性的方法。通过降低元器件的工作应力，远低于其额定值，可以显著提高其可靠性。降额设计最早由日本工程师在20世纪50年代提出，他们发现温度降低10℃，元器件的失效率可以降低一半以上。

在一个流量计的实际设计案例中，设计人员未采用降额设计，导致在实际工作中，晶体管因超负荷而频繁失效。后续通过选用降额系数更低的晶体管，大幅度提高了产品的可靠性。因此，降额设计和热管理是保证产品可靠性的关键技术。

降额设计的应用
降额设计的核心在于使元器件工作在额定值的70%或更低，减少电气应力和温度应力。例如，在高温环境下，选择额定功率更高的元器件可以有效降低其失效率。此外，在电源设计中，降额设计也有助于减少电源纹波的影响，防止由于电气应力过大导致的失效。
热设计的重要性
热设计是保证电子元器件在高温环境下稳定工作的关键。高温会加速元器件的老化，降低其寿命。因此，在设计中需要充分考虑散热措施，采用合适的散热器、风扇等，以确保系统在极端温度下的可靠性。
