故障处理程序框图原理

一、故障处理程序框图

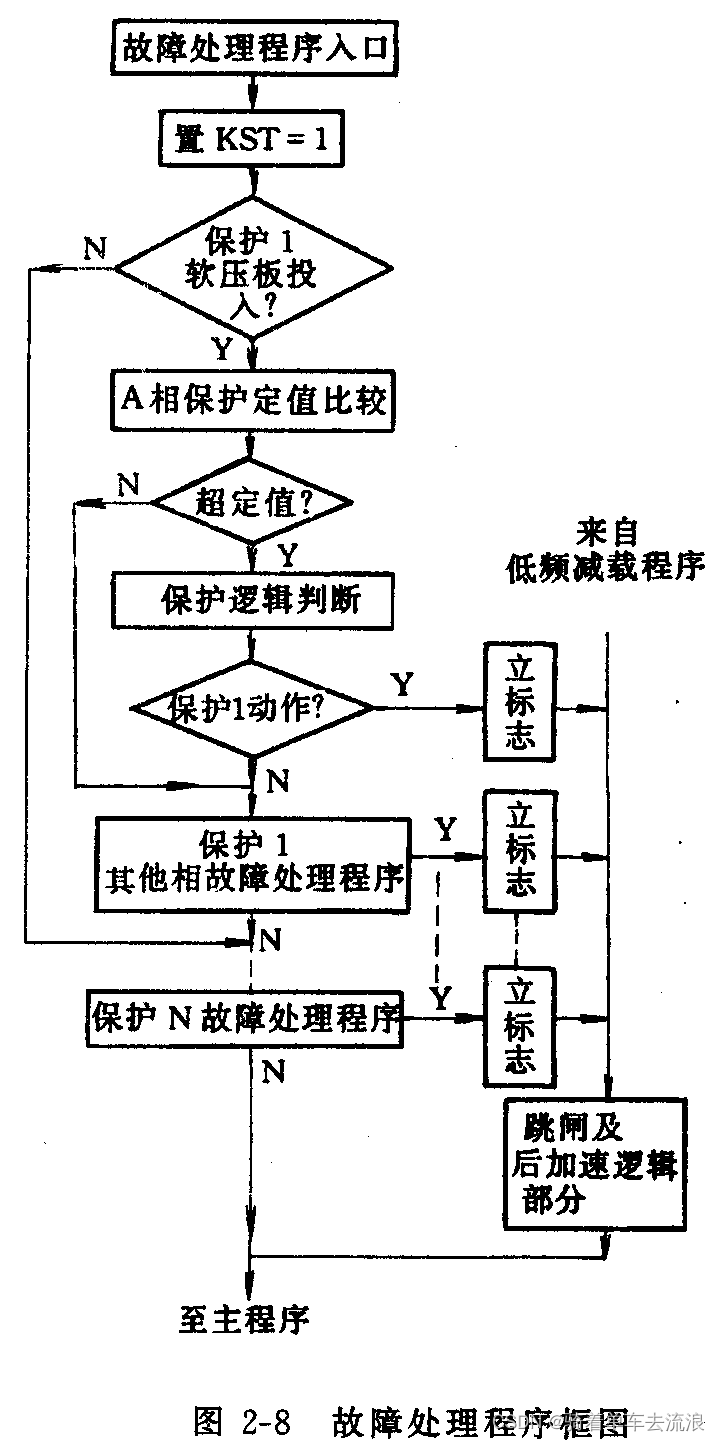

故障处理程序包括保护软压板的投切检查、保护定值比较、保护逻辑判断、跳闸处理程序和后加速部分。故障处理程序框图如图2－8所示。保护逻辑判断程序将在第三章中详述。

进入故障处理程序入口，首先置标志位KST为1，驱动起动继电器开放保护。

通常微机保护总是多种功能的成套保护装置，一个CPU有时要分别处理多个保护功能。例如电容器保护中要处理电流速断、欠电压、过电压、零序过流等保护，因此在故障处理程序中要安排处理多个保护的逻辑程序，显然各种不同的保护装置因功能不同，逻辑判断、故障处理程序是不会相同的。但就其原理而言都需先查询保护“软压板”（即开关量定值）是否投入？其数值型定值有否超限？如果软压板未投人则转入其他保护功能的处理程序；如果该保护软压板已投入并超定值，则进入该保护的逻辑判断程序，若逻辑判断保护动作，则先置该保护动作标志“1”，报出保护动作信号，然后进入跳合闸、重合闸及后加速的故障处理程序。在各保护逻辑判断中，如A相的数值型定值未超定值或逻辑判断程序未判保护动作则进入B相及C相的逻辑判断和故障处理程序。
