二、微机保护的结构框图原理

     在实际应用中，微机保护装置分为单CPU和多CPU的结构方式。在中、低压变电所中多数简单的保护装置采用单CPU结构，而在高压及超高压变电所中复杂保护装置广泛采用多CPU的结构方式。

    （一）单 CPU的结构原理

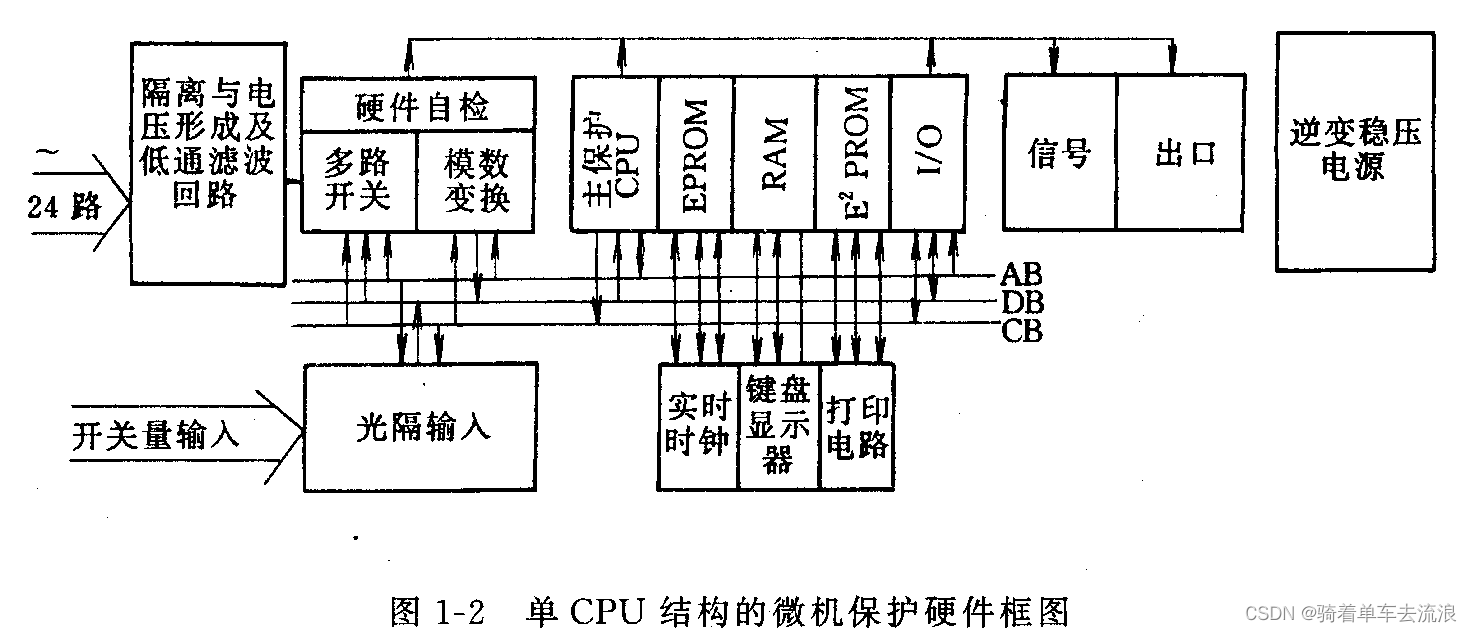

    单CPU的微机保护装置是指整套微机保护共用一个单片微机，无论是数据采集处理，开关量采集，人机接口及出口信号等均由一个单片微机控制。如图1－2所示。该图是WBZ－01型第一代微机变压器保护装置的硬件方框图，其他单CPU的微机保护结构与WBZ－0的结构相类似。

    从图1－2可见，模拟量输入回路部分由隔离与电压形成、低通滤波回路、多路开关及模数变换组成；单片微机系统是由CPU、EPROM、RAM、组成；开关量输入由光隔输入组成；人机接口部分由键盘和显示器、实时时钟、打印电路组成；开关量输出通道由 1／O、信号和出口回路组成。、全套装置由逆变稳压电源供电。

从图1－2还可以看出，模拟量输入回路、单片微机系统、开关量输入、人机接口和开关量输出各插件均通过总线（BUS）联系在一起，由CPU通过BUS实现信息数据传输和控制的。该总线（BUS）称为三总线：AB地址总线，DB数据总线，CB控制总线。CPU通过AB地址总线选通各功能芯片，通过CB控制总线控制各功能芯片的工作方式。最终由DB数据总线传送信息和数据。

单CPU结构的微机保护的基本原理如下：各交流量分别经信号输入回路、模拟低通滤波器送到CPU控制的多路开关，经模数转换后，由DB数据总线送到数据存储器（RAM）。CPU通
