高压线路距离保护程序逻辑原理（五）

六、系统振荡的判断与振荡闭锁程序逻辑框图

（一）系统振荡概述

电力系统的振荡大致可以分为两种情况：一种是静稳破坏引起系统振荡，另一种是由于系统内故障切除时间过长，导致系统的两侧电源之间的不同步而引起的系统振荡。

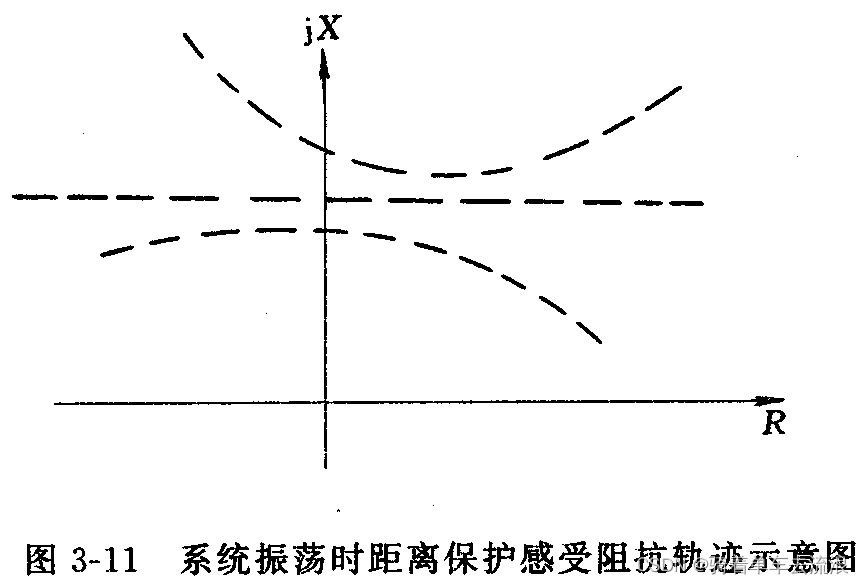

    系统振荡时距离保护的感受阻抗轨迹如图3－11所示。从图中可见系统振荡时感受阻抗矢量可能穿过距离保护的动态阻抗特性区域，距离保护有可能要动作，但是由于系统振荡周期不长，并且由于现代化自动装置的采用，系统振荡的两侧电源可以自动拉入同步状态，使振荡停息。因此在系统振荡过程中，只要不发生任何故障，就不应使保护动作于跳闸。显然距离保护在单纯性的系统振荡中的动作是误动作。为了避免这种误动作，距离保护应设置振荡闭锁元件。

（二）静稳破坏的判据及其检测程序框图

    系统静稳破坏大致上有两种原因：一种是系统的有功能源储备不足，一旦系统中有个扰动，系统就很可能进入不平衡状态而失步ÿ
