比例调速阀AMESim仿真

最新推荐文章于 2024-03-05 20:07:58 发布
最新推荐文章于 2024-03-05 20:07:58 发布
阅读量2.4k 收藏 9
点赞数 1
分类专栏： 笔记 文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42989801/article/details/113238880
版权

一、仿真对象在这里插入图片描述

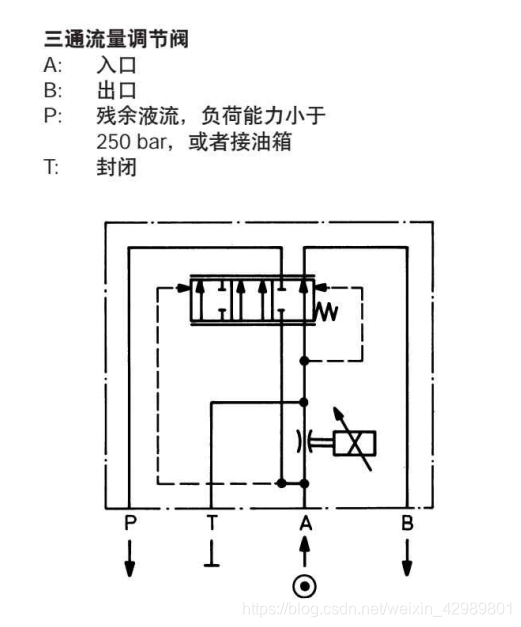

  型号为3FREEZ，来自博世力士乐。原理图如下：在这里插入图片描述

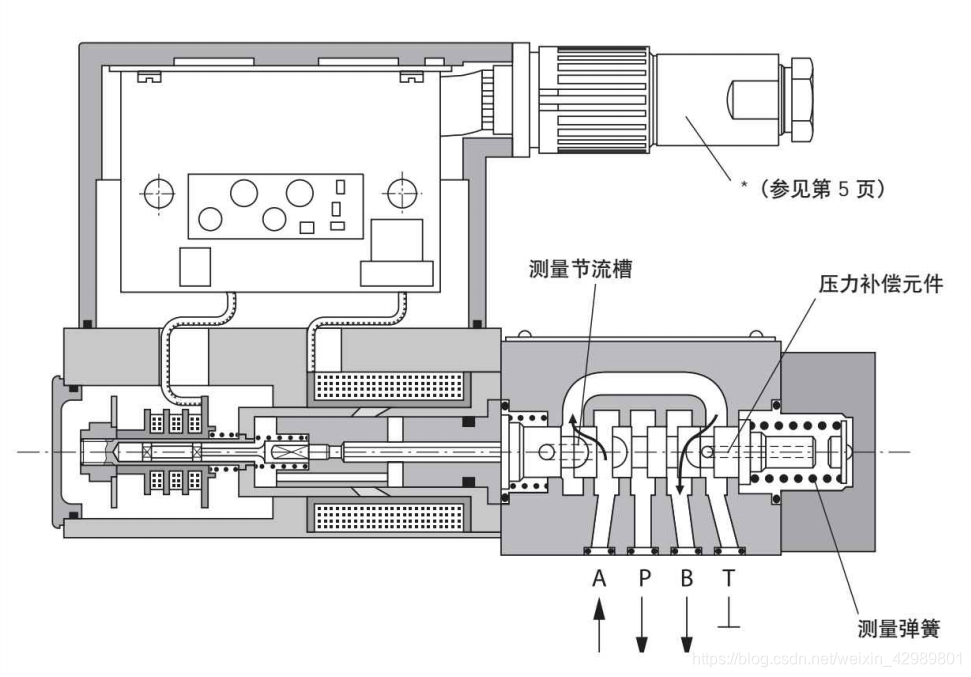

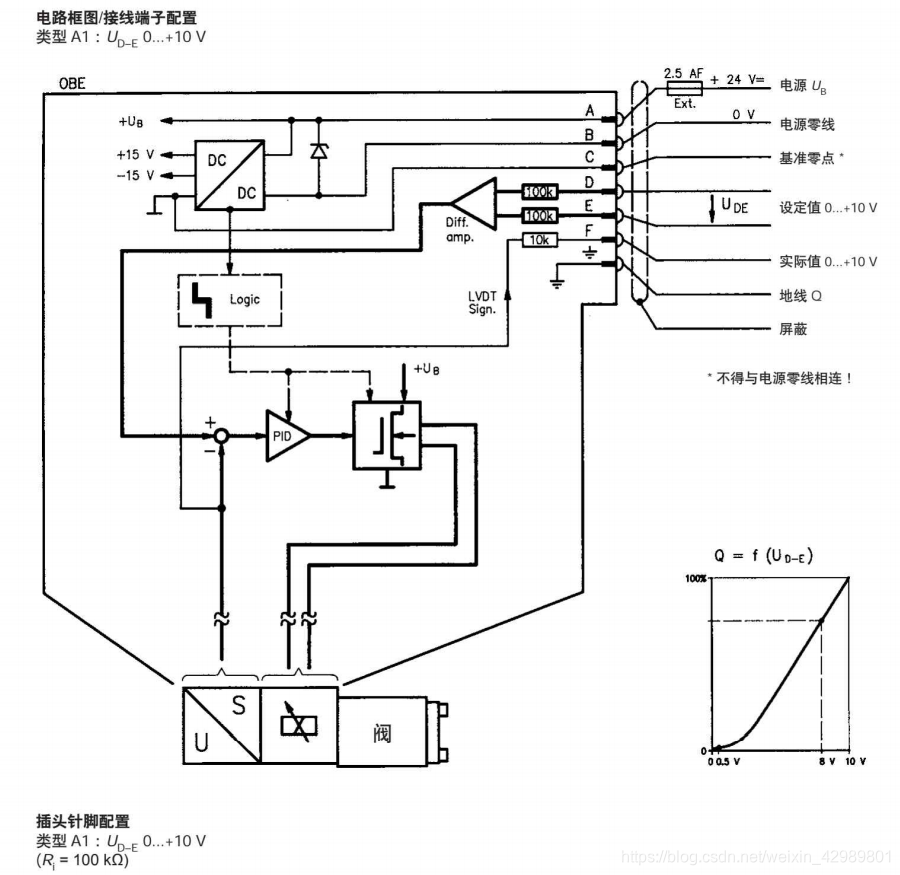

  剖面示意图及内置电子控制单元电路框图如下：在这里插入图片描述
在这里插入图片描述

二、仿真对象特征

1.当封闭P口时，为二通调速阀。形式为：比例节流阀串联定差减压阀，节流阀后压差补偿。
2.当不封闭P口时，为三通调速阀。形式为：比例节流阀+（串联定差减压阀+并联定差溢流阀），节流阀后压差补偿和负载压力适应。
在这里插入图片描述

三、模型搭建

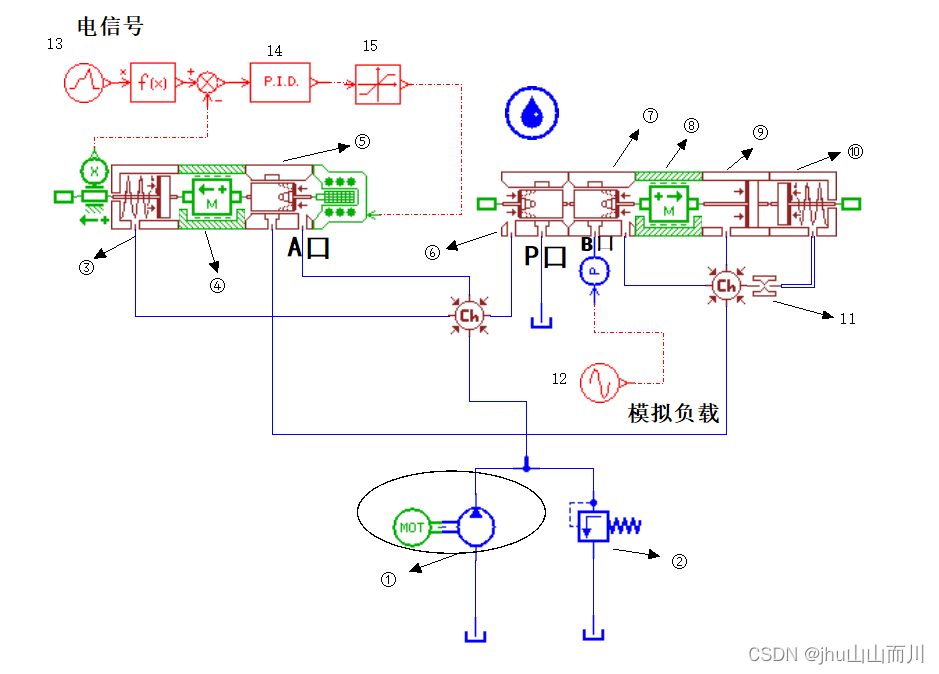

1.模型原理图

在这里插入图片描述

2.仿真参数

四、结果分析

  负载压力适应特性
在这里插入图片描述
