AMEsim HCD库中锐边开有槽口的滑阀模型help文档阅读小结

一、概述

图1 模型原理图  BASEN01/02 （spool edge with notches）

  它表示一种滑阀锐边开有槽口(notches)的阀芯模型。该模型允许用户在滑阀的锐边上设计不同的槽口并加以仿真验证，来实现阀对液压功率的平滑控制。给定槽口的几何参数和阀芯位置，模型可自动确定最小过流面积和水力直径。

研究过流面积与阀芯位移的关系尤其重要。过流面积是指流量通过节流口时所经过的最小面积。过流面积用A表示。如果节流槽在阀芯台阶半径R的轴截面面积为A1，阀芯台阶面与开口槽形成的相贯面面积为A2，相贯面在垂直液体流动方向的投影面为A3，开口槽线与阀芯形成的曲面面积A4，则过流面积应该是这四者之中最小的。过流面积是槽口开度x的函数。
                    -----余舒君，贺元成，等.常见滑阀最小过流面积分析与计算[J].液压气动与密封，2013,(08).

水力直径公式：

二、HCD库对于槽口的设计思想

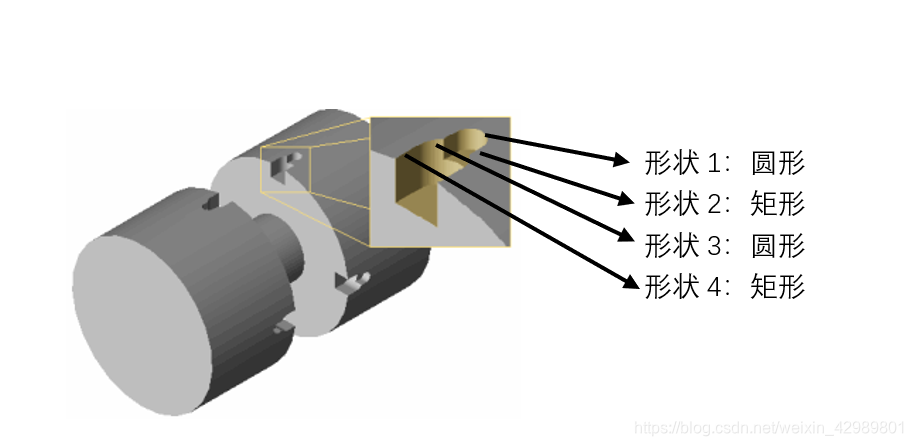

  模型的原理是将整个槽口看作由一系列基本形状构成，如图2。对于每个形状对应的区域，用户可自己选择形状进行配置，如图3。

图2 槽口形状举例

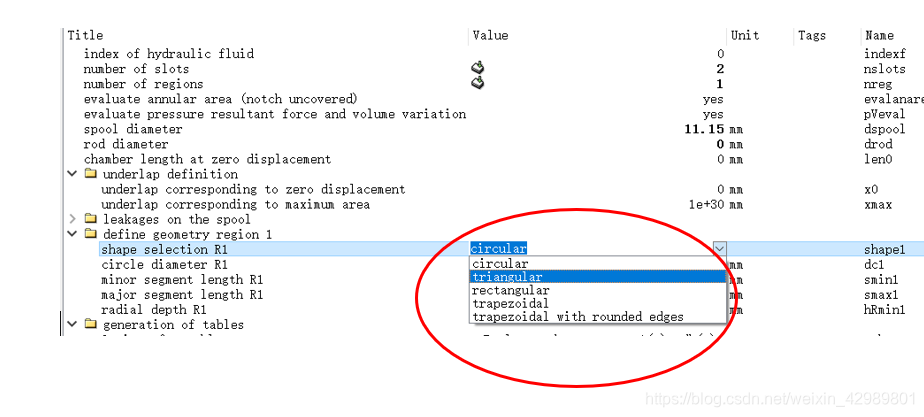

图3 参数配置栏 (slots:槽口；regions：形状对应的区域）

  每个区域都可以有自己的深度(沿y轴方向)，该深度沿区域的z轴(轴向)保持不变。唯一的例外是矩形形状，它允许沿z轴的深度为常数或线性变化。另外，槽口沿y轴的宽度为常数。如图4。

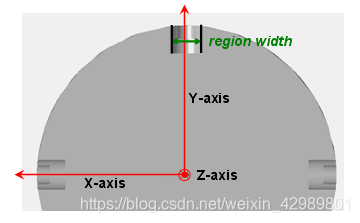

图4 阀芯轴向图

  如果槽口尺寸与阀芯尺寸相比较小，则过流面积和水力直径的计算相对准确。实际上该模型假设最小过流面是为平面。
  对于无法配置形状的槽口，用户可使用数学表达式或表格来表示关于过流面积、水力直径和阀芯位置之间关系的函数。
  用户可以使用该模型来优化槽口的设计，以达到所需的压力-流量特性。
//********************************//

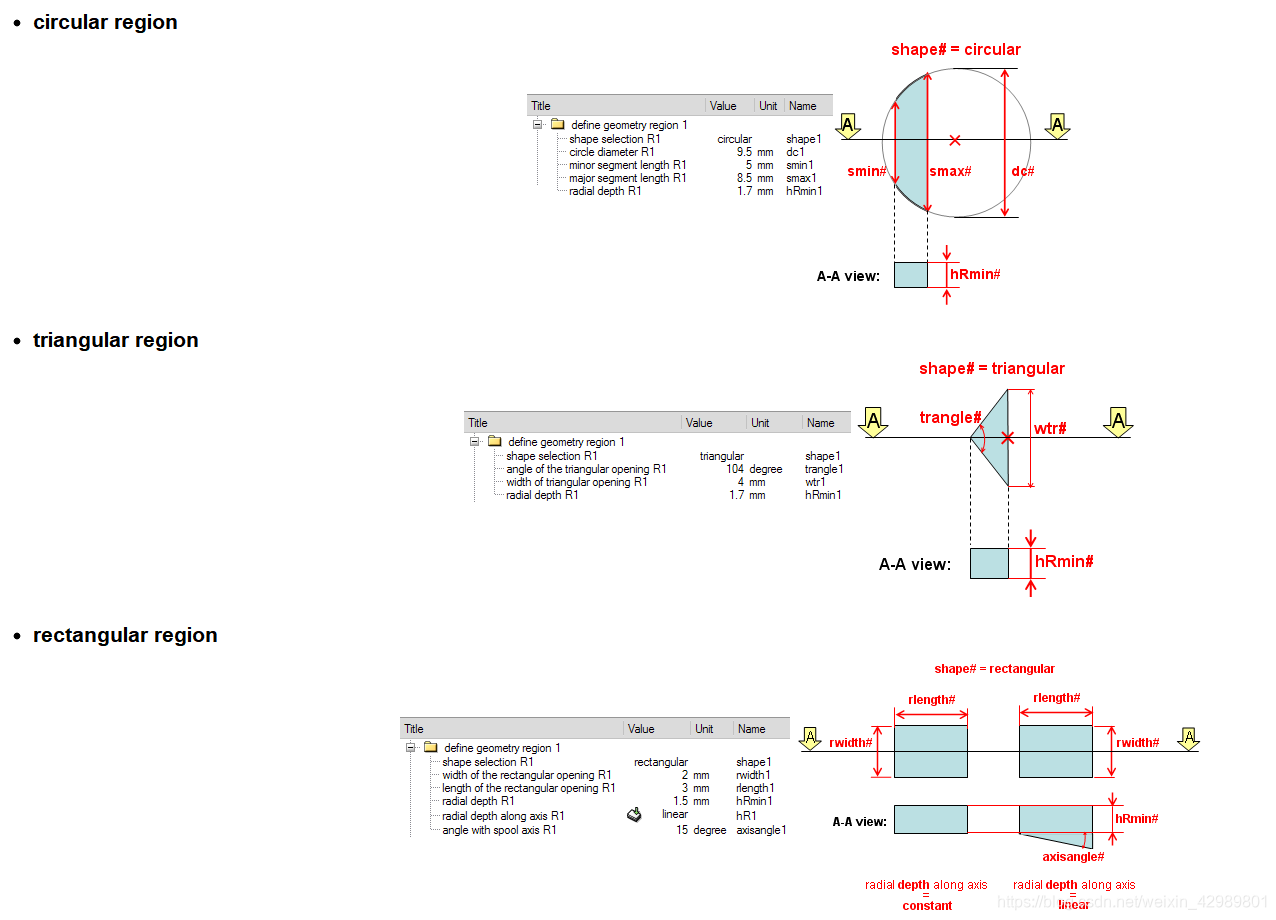

  图5为help文档中关于define geometry region配置的举例。这里举例：如果是直径为1的半圆形槽口，则circle diameter R1=1，minor segment length R1=0，major segment length R1=1。

图5 槽口形状几何参数配置举例

三、其它参数

1.流量系数相关规定（图6）

图6 flow coefficient law
  这里取默认值即可。为什么取默认值？
  第一个参数，最大流量系数Cq。流量系数通常由实验获得，其与流动状态（雷诺数）和节流口形状有关。当液流为不完全收缩时，流量系数取0.7~0.8。可取默认值0.7。（流体不完全收缩：当管道直径与小孔直径比值小于7时，孔前管道内壁对流体进入小孔有导向作用。）

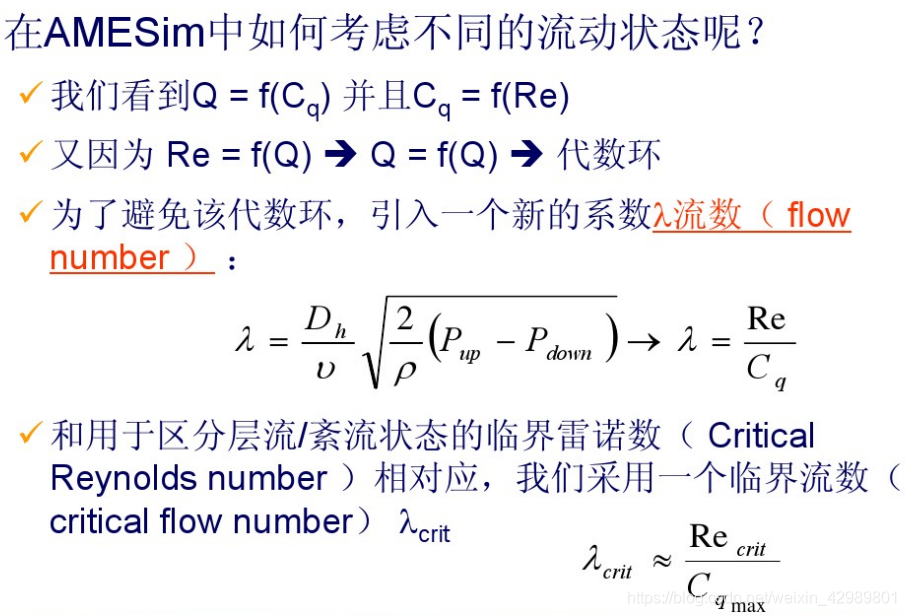

  第二个参数，临界流数。为何引入临界流数的概念？

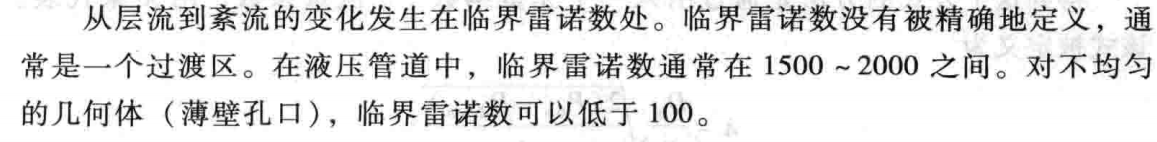

关于临界雷诺数如下：
薄壁锐边孔口的临界流数大约为100，取默认值100即可。

2.液动力计算（图7）

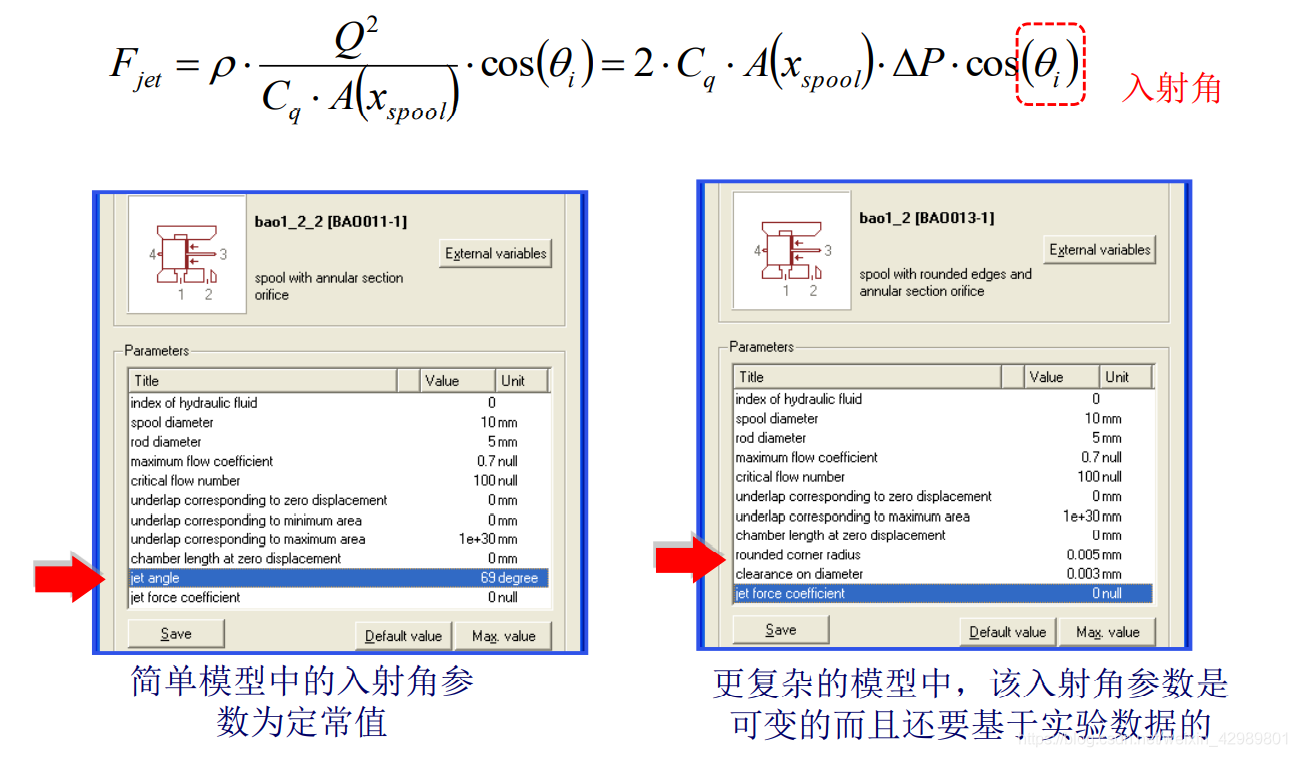

图7 jet force evaluation

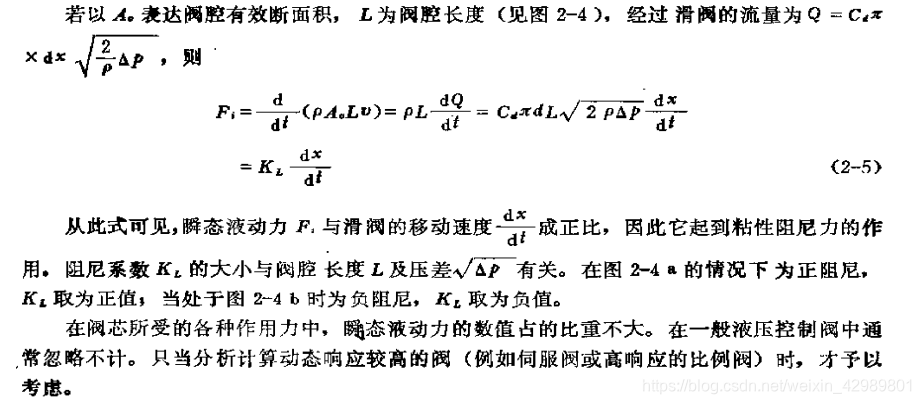

  液动力分为稳态液动力和瞬态液动力。个人理解：瞬态液动力不考虑或者折算到粘性阻尼力里考虑。

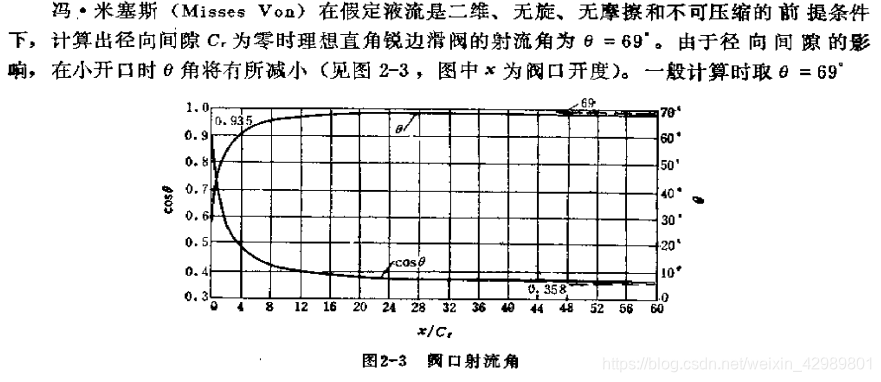

  第一个参数，这里射流角取默认值69°。
  第二个参数，为液动力系数。根据help文档及个人理解：设定默认射流角69°之后，如果仿真考虑液动力的因素，则设置液动力系数为1；如不考虑，取默认值0。

3.evalanarea&pVeval（图8）

图8 evalanarea&pVeval

  个人理解：这两个参数都与同一阀芯锐边是否开有几个不同形状的槽口有关。因为如果同一阀芯锐边开有几个不同形状的槽口，需要分别画几个并列的草图并联，并且各草图参数需单独设置（关系到这里设置yes或者no)。而对于阀芯锐边开相同形状槽口的情况，都按默认yes即可。

4.generation of tables（图9）

图9 generation of tables
  该组参数可允许用户管理子模型生成的表格。这里对仿真结果无影响，按默认配置即可。

  望指正！
