Stateflow快速入门系列（三）：创建层次结构来管理复杂系统

构建模型时，以一次添加一个子组件的方式创建一个包含嵌套状态的层次结构。这样，您便可以控制 Stateflow 图中复杂系统的多个层级。

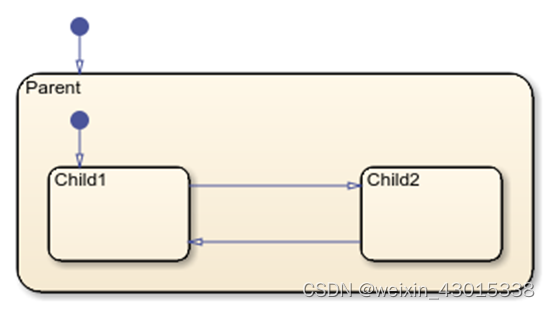

要创建状态层次结构，请将一个或多个状态置于另一个状态的边界内。内部状态是外部状态的子级（或子状态）。外部状态是内部状态的父级（或父状态）。

父状态的内容在行为上与较小的图类似。当父状态被激活时，其子状态之一也被激活。当父状态变为非激活时，其所有子状态都变为非激活。

媒体播放器建模

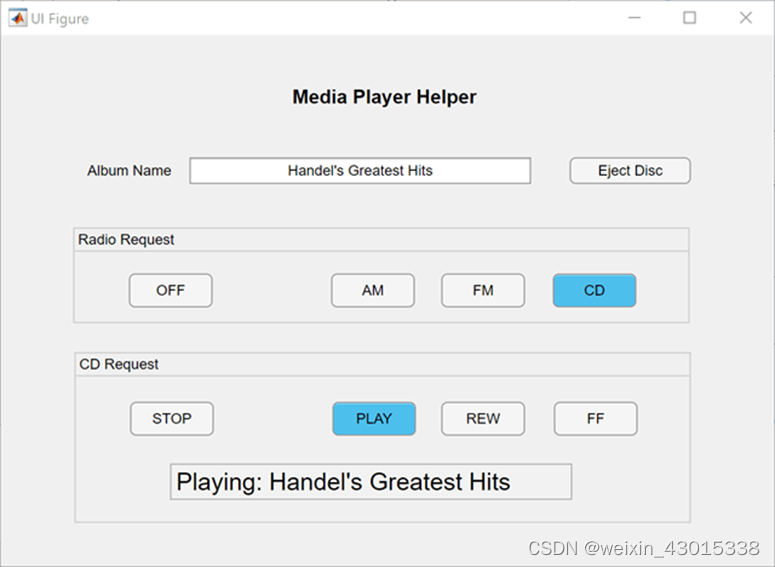

此示例对一个由 AM 无线电、FM 无线电和 CD 播放器组成的媒体系统进行建模。在仿真过程中，您可以通过点击 Media Player Helper 用户界面上的按钮来控制媒体播放器系统。

媒体播放器最初处于关闭状态。当您选择一个 Radio Request 按钮时，媒体播放器将打开对应的子组件。如果您选择 CD 播放器，则可以点击其中一个 CD Request
