ANSYS Workbench远端位移边界条件的解析

ANSYS Workbench远端位移边界条件

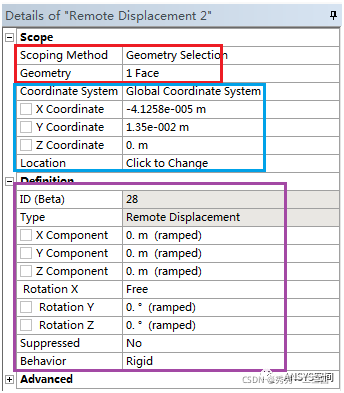

在细节面板中红色框内的含义是选择远端位移的作用位置，蓝色框内的含义是设置远端位移的作用点，默认时远端位移的作用点是作用位置的几何中心位置，从以上可以看出，远端位移与普通位移的一个区别就是作用位置和作用点可以分开，这个特点使得远端位移使用更加灵活；图1中紫红色框内，定义远端位置作用点的约束，用户可以根据需要设置三个方向的平动约束和三个方向的转动约束。
在Behavior中，默认设置为Deformable，含义为远端位移作用位置的面在承受约束时，变形后可以不再保持平面，这个设置与实际更加符合；Rigid选项，为平面假定条件，当远端位移面，变形较大时，则与实际不太符合，因此建议设置为Deformable。
远端位移的作用原理，它使用接触对原理进行控制，即在远端位移的作用位置上产生接触单元，作用点上产生一个控制功能的目标单元，远端位移通过约束目标单元，然后将约束的具体数值分配给你作用位置上。

远端位移的一个作用，就是可以对实体结构引入转动约束，丰富了实体模型的约束类型，例如可以模拟铰接连接等结构。
