运动副的相关设置在上一篇文章中进行了讲解，设置基本类似，因此不再赘述，本篇文章主要针对位移、远程位移等和相关典型报错进行讲解。

固定支撑

Workbench中固定支撑设置如图 1所示。

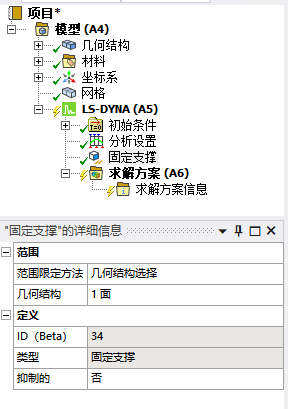

图 1 workbench中固定支撑设置

选择Ls-Dyna右击插入固定支撑，选择固定支撑的面，该面上节点所有自由度均被约束。

Ls-Dyna中固定支撑是使用关键字*SET_NODE_LIST（如图 2所示）和关键字*BOUNDARY_SPC_SET（如图 3所示）进行设置的，首先用关键字*SET_NODE_LIST定义需要被固定的点集，之后用*BOUNDARY_SPC_SET进行自由度的约束，最终图示为图 4所示。

图 2 Ls-dyna节点集设置

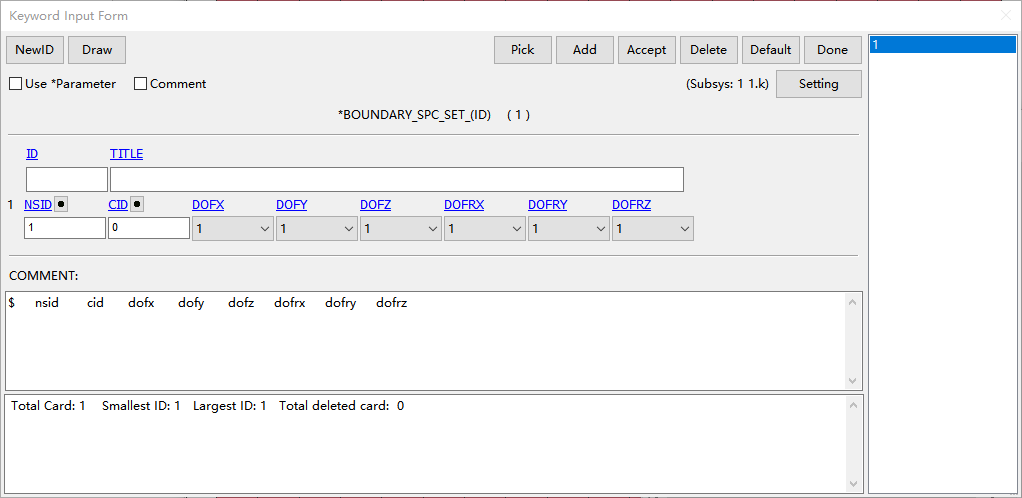

图 3 Ls-Dyna中固定支撑对应设置

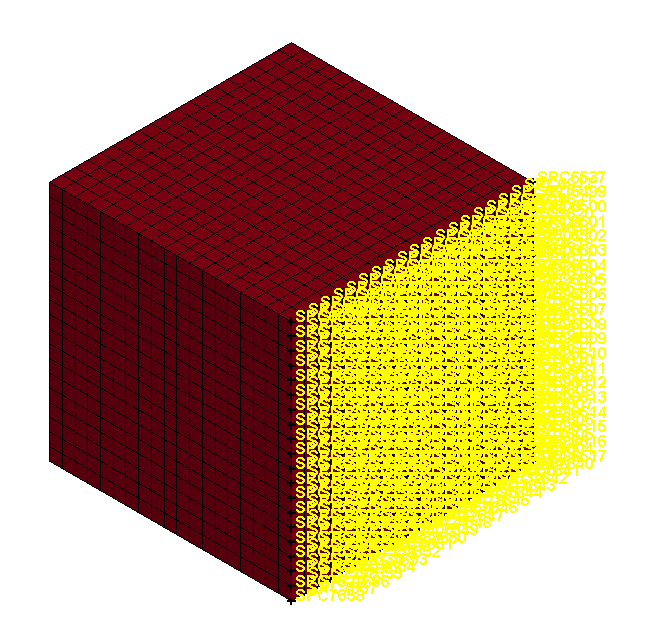

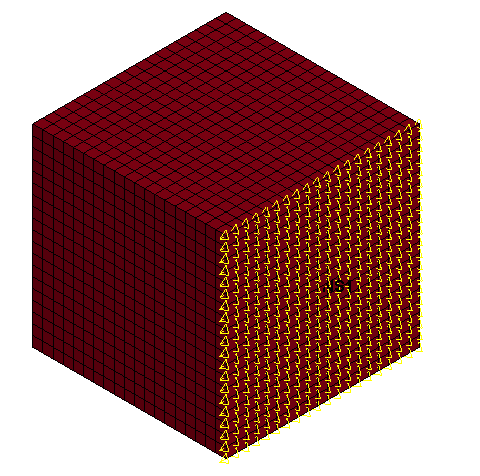

图 4 Ls-Dyna中固定支撑图示

位移

Workbench中位移设置如图 5所示。

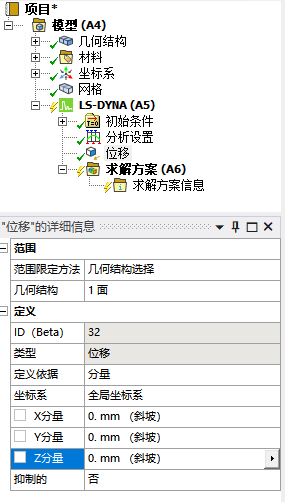

图 5 workbench中位移设置

Ls-Dyna右键，插入位移，选择发生位移的面，可以控制x、y和z三个方向上位移的距离。

Ls-Dyna中位移是先通过关键字*SET_NODE_LIST设置该面上的点集，如图 6所示，之后通过关键字*DEFINE_CURVE进行加载曲线的设置，如图 7所示，最后通过三个*BOUNDARY_PRESCRIBED_MOTION_SET分布设置x、y和z三个方向上的加载，设置如图 8所示，最终图示如图 9。

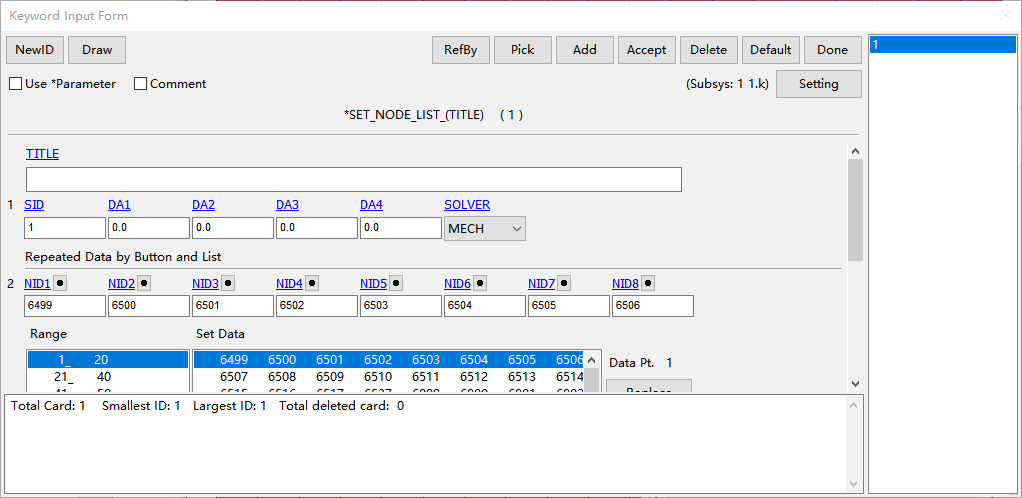

图 6 Ls-Dyna中点集设置

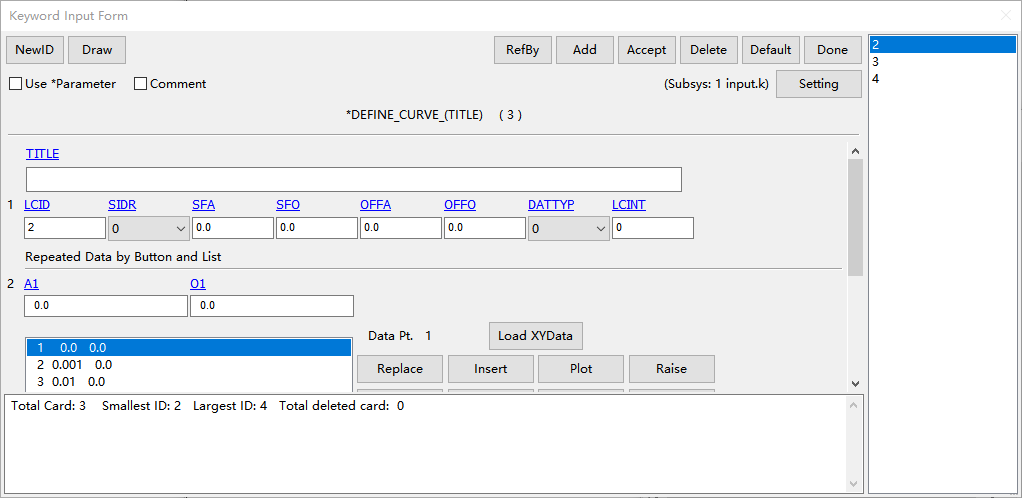

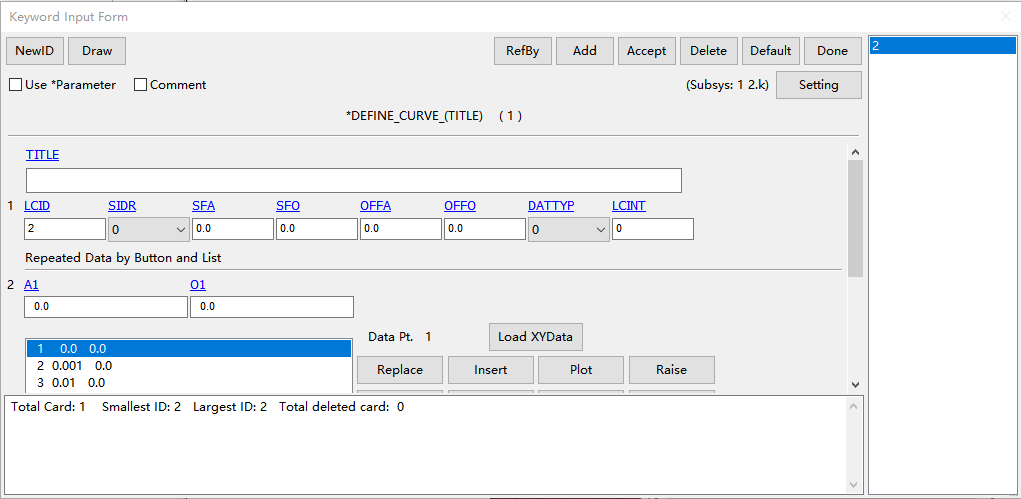

图 7 Ls-Dyna中曲线设置

图 8 Ls-Dyan中位移设置

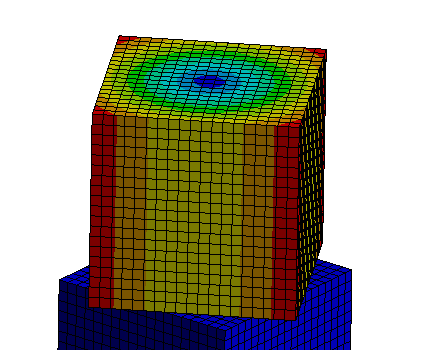

图 9 Ls-Dyna中位移的图示

技术文看不明白？来节免费课，一点就通！

远程位移

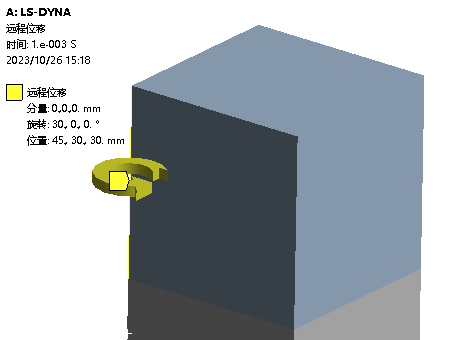

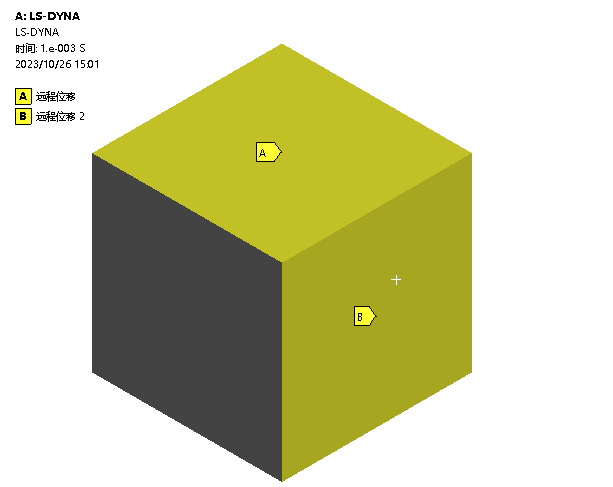

Workbench中远程位移设置如图 10所示。

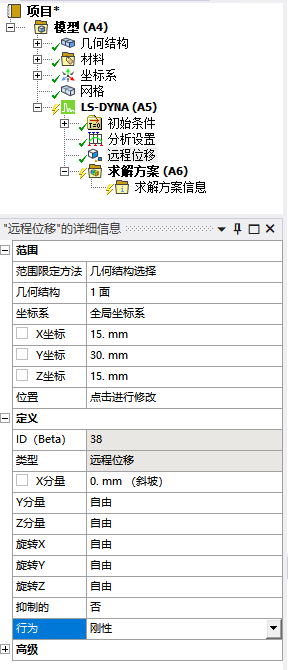

图 10 workbench中远程位移设置

Ls-Dyna右键插入远程位移，设置远程位移的平面，设置远程位移设置基于的坐标系和坐标，之后对六个自由度的自由度和位移大小进行设置，最后把行为设置为刚性。

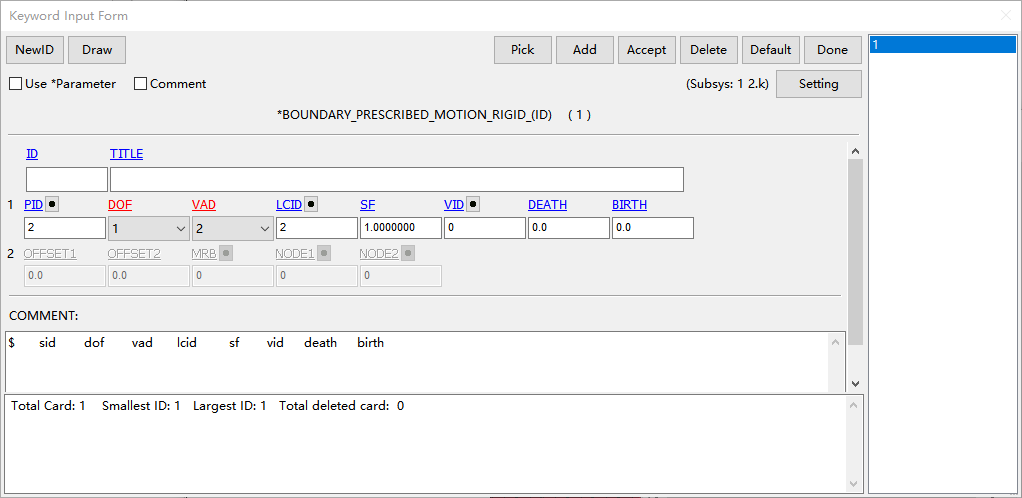

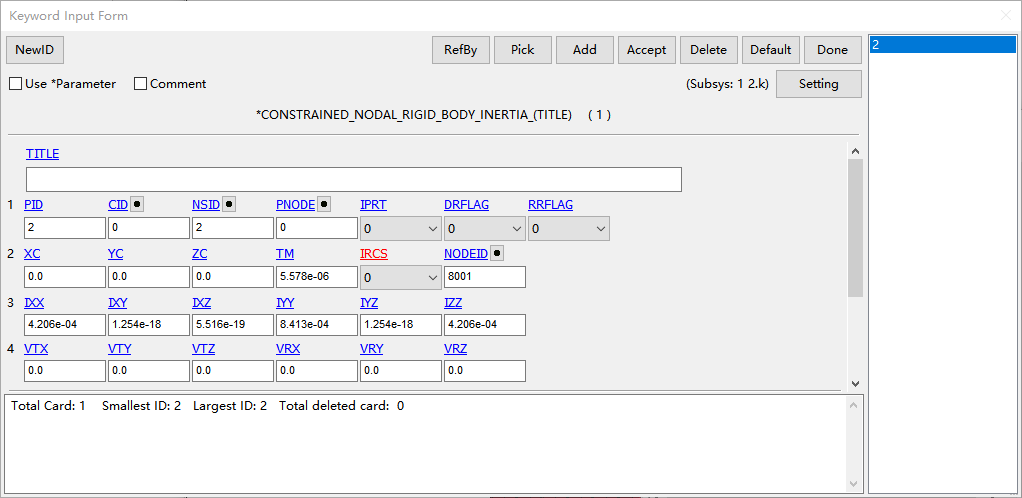

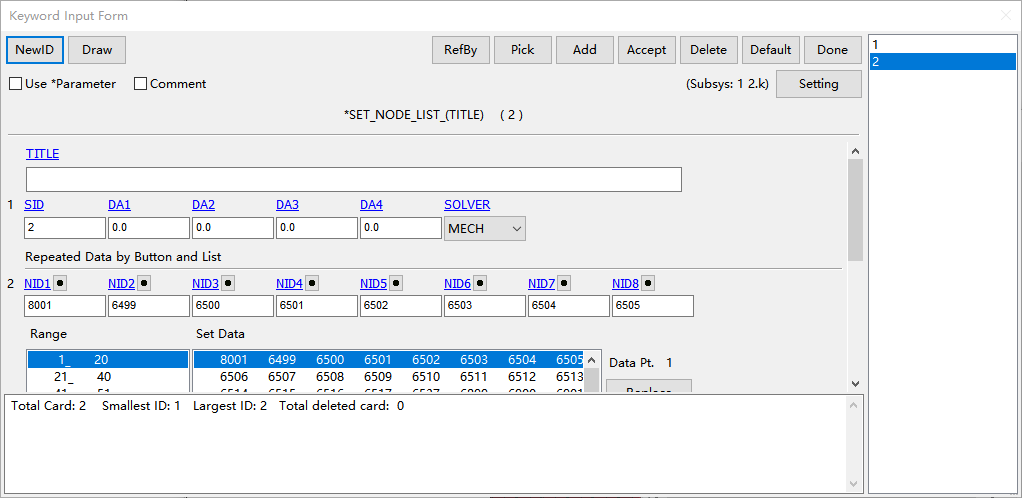

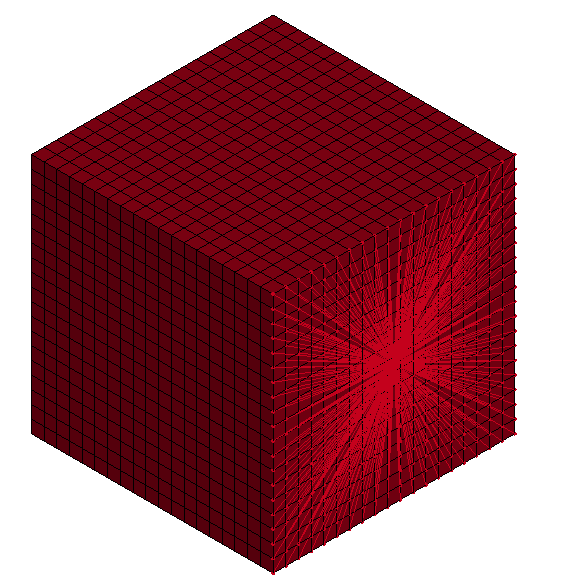

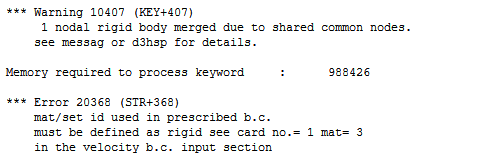

Ls-Dyna中远程位移设置如图 8所示，先通过关键字*SET_NODE_LIST进行平面节点集的设置，如图 11所示；之后通过关键字*CONSTRAINED_NODAL_RIGID_BODY_INERTIA将点集设置为一个特殊的刚体，如图 12所示；同时通过关键字*DEFINE_CURVE设置加载曲线，如图 13所示；最后通过关键字*BOUNDARY_PRESCRIBED_MOTION_RIGID设置远程位移载荷，如图 14所示；这里需要注意两点：首先，关键字是施加给刚体的，并且在过程中也把所选节点设置为了一个特殊的刚体，因此不会发生变形；其次，因为在workbench中设置了一个自由度的大小，其余自由度设置为自由，所以在Ls-Dyna中只会生成一个*BOUNDARY_PRESCRIBED_MOTION_RIGID关键字。
