SAR ADC 的噪声考虑

SAR ADC 比较器两端比较时如果有噪声，且噪声值相对比较大，那么就可以影响比较器的判决结果，从而使SAR ADC的性能减弱。那可以看到比较器输入端有哪些噪声，首先是比较器本身有噪声，DAC有噪声，还有采样噪声，Vref有噪声，电源和地的噪声，都可以等效到比较器的输入端。

采样时的采样噪声，采样开关的导通电阻的热噪声，电阻的热噪声是白噪声，具有极大的带宽，其功率谱密度为4kTR。采样电容限制了电阻热噪声的带宽，采样开关的电阻R和采样电容C构成了一个单极点的低通滤波器，大幅降低了高频噪声。采样电路的噪声功率谱密度为：4kTR/(1+2pifRC)^2。在整个频带内对采样噪声功率谱密度做积分运算，可得采样噪声总功率为：KT/C。由此可见，采样电路的噪声总功率跟电阻无关，仅仅由电容C决定。由于RC低通滤波器的作用，采样噪声主要分布于低频，高频噪声分量很小。低频噪声功率谱密度近似为4KTR，由此可以得到采样噪声的等效带宽为：NBW=(KT/C)/(4KTR)=1/(4RC)。

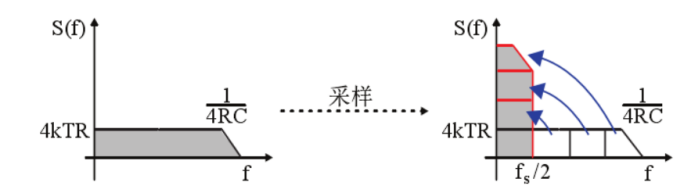

当以频率为fs的采样率进行采样时，由于采样率fs远低于噪声的带宽1/(4RC),因此会引起噪声混叠，高于fs/2的噪声会在[0,fs/2]的区间内堆积起来，其效果如下图：

其结果是，总的噪声功率保持不变，仍然为KT/C,而在[0,fs/2]区间内的噪声功率谱密度大幅增加，采样后的等效带内噪声功率谱密度为2KT/fs.

所以从这个角度看采样噪声是整个频带内的
