SAR ADC 冗余 算法

1、非二进制冗余算法：

非二进制冗余如下图：

输出code计算可以用下面公式

由于Wi 为非二机制权重，所以无法再化简。
即Dout有如下：

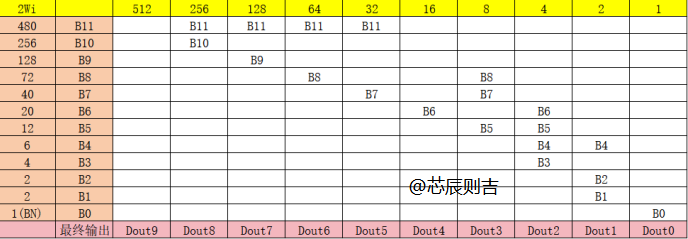

SAR ADC 吐出12bit码字，需要转变为10bit。根据公式4），可以列出下面的表格

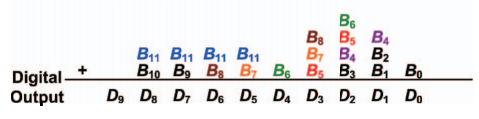

权重480相当于256+128+64+32这几个权重相加，以此类推，2*Wi的每个权重都可以得到相应的分解。然后把每列相加，既可以得到10bit 码字输出。

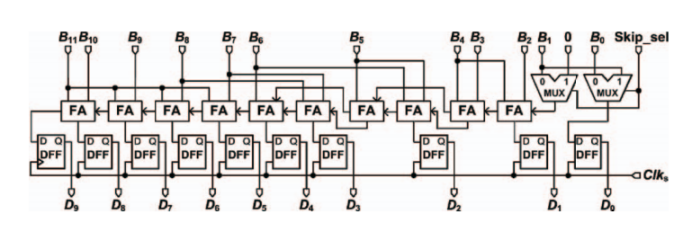

电路实现上采用加法器：

2、二进制冗余算法：

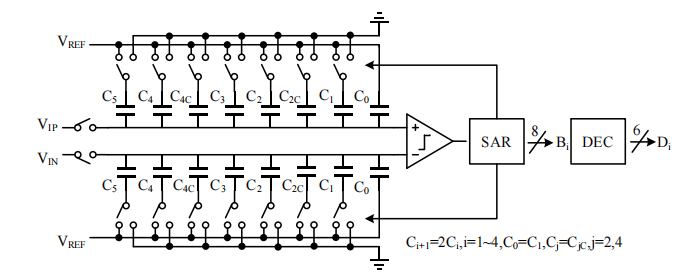

二进制冗余如下图：

它们的权重分别是32、16、16、8、4、4、2、1，C4c和C2c 为冗余位
所以code计算仍然可以用公式4）的原理，但是需加上冗余位，

转换code为B1B2B2rB3B4B4rB5B6。N为6，表示6bit转换，C4c 对应r=2，C2r对应r=4。
如果B1B2B2rB3B4B4rB5B6=11111111，则Vout=32+16+8+4+2+1+(1-0.5)*16+(1-0.5)*4=73

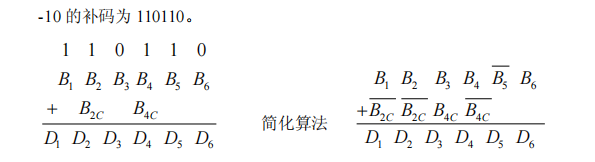

如果B1B2B2rB3B4B4rB5B6=00000000，则Vout=(0-0.5)*16+(0-0.5)*4=-10，所以输出范围在（-10–73）。也可以认为是所有权重相加为83，则范围为（0–83），往后shift-10，范围变成（-10~73）

所以也可利用逻辑和加法器搭电路实现8bit 到6bit 译码。

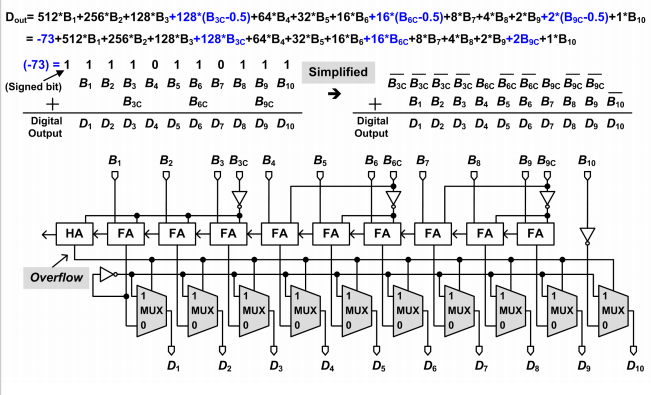

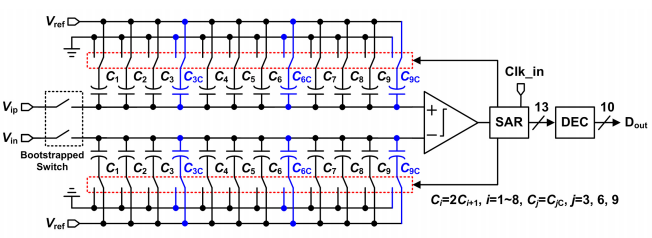

这里为了方便，利用另一个图片说明电路实现，原理是一致的
