分享ADC抗混叠模拟滤波器电路

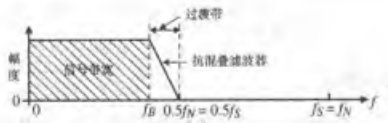

信号进入SAR ADC采样转换前，往往需要做滤波处理。如下图所示，SAR ADC 的输入信号带宽FB要小于0.5*fs，fs为采样频率，把输入信号高于FB的频带能量通过滤波器滤掉。防止信号混叠。这个滤波器一般叫抗混叠滤波器。

抗混叠滤波器一般采用巴特沃斯低通滤波器，它主要以下几个特点：1）通频带内曲线最大限度平坦。2）没有纹波。3）在阻频带则逐渐下降为零。

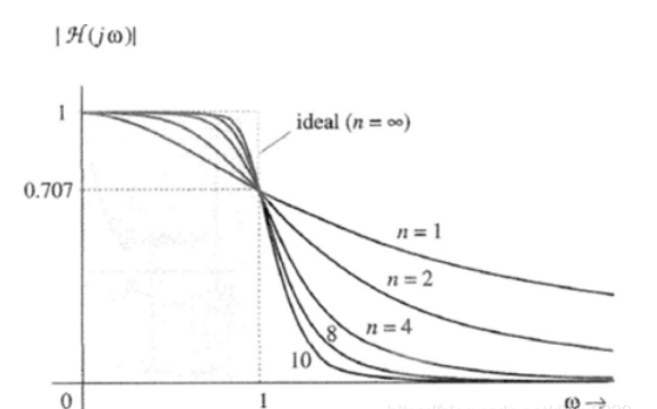

它的频率特性为：(A(jw/wc)^2 =1/(1+(w/wc)^2n). 其中wc为-3dB频率点，当w=0时，前面式子开根号值为1，当w=wc时，前面式子开根号值为1/√2,衰减3dB。当w>>wc时，|(A(jw/wc)|=1/(w/wc)^n)，两边取对数得20log(|(A(jw/wc)|)=-20nlog(w/wc),当w=10wc,n=1时，一阶巴特沃斯滤波器的衰减为每十倍频20分贝衰减。当w=10wc,n=2时，二阶巴特沃斯滤波器的衰减为每十倍频40分贝衰减。当w=10*wc,n=3时，三阶巴特沃斯滤波器的衰减为每十倍频60分贝衰减。n越大，表明滤波器阶数越高，当w增加时，滤波器输出衰减加快，滤波器的幅频特性越接近于理想特性。

任何高阶的滤波器，都可以由一阶
