Ahuja 补偿的三篇文献解读

Ahuja compensation又被叫做cascade compensation，Ahuja compensation 相比Miller compensation具有更好的PSRR，使用更小的补偿电容并得到更高的带宽，能够驱动更大的负载电容。它的缺点是有一对共轭极点，设计不当，容易引起不稳定。

参考文献《An Improved Frequency Compensation Technique for CMOS Operational Amplifiers》

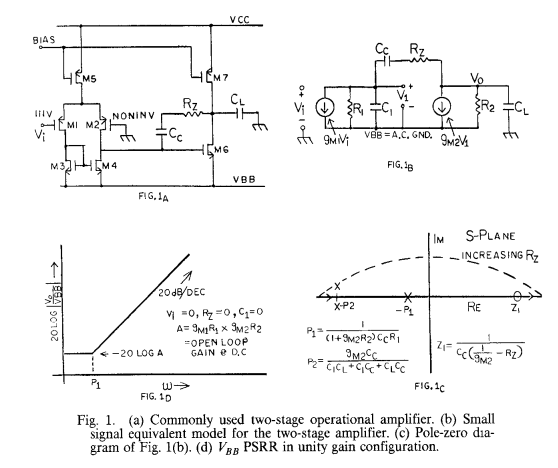

Miller 补偿零极点如下：

Fig.1c图中为Miller 补偿的零极点

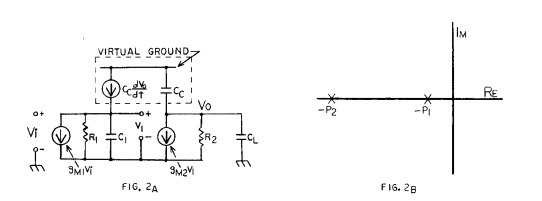

通过在miller 电容插入电流buffer（Cc*dV0/dt）阻止了前向馈通电路，形成Ahuja补偿。

零极点如下：

Ahuja补偿相比miller 补偿，P1极点类似，P2 Ahuja 补偿比miller 补偿更远，且没有右半平面零点。

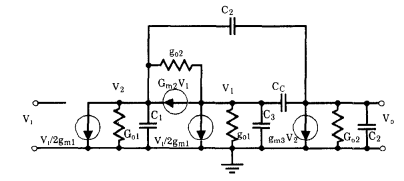

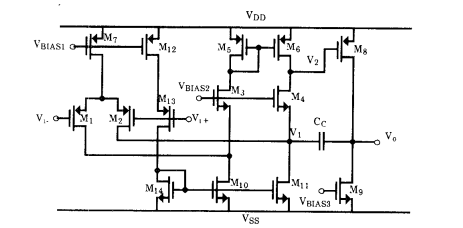

参考《Design Techniques for Cascoded CMOS Op Amps with Improved PSRR and Common-Mode Input Range》

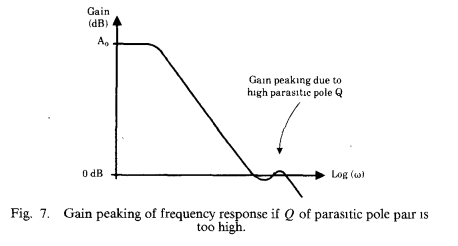

此Ahuja 补偿，第二个极点为两个共轭极点，且离单位增益带宽比较近，容易产生不稳定。

参考《Issues in “Ahuja” Frequency Compensation Technique》

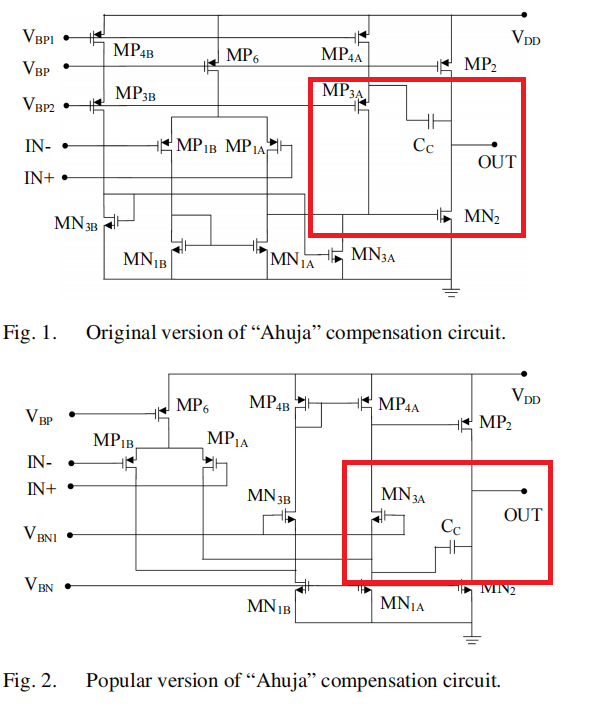

注意Fig.1和Fig.2 Ahuja补偿电路形式是不一样的，但它们的零极点是相同的。

可以看到有共轭极点。可以通过增加gm3来增大ζ，把极点推到更高频，从而使系统更稳定。
可以有一些方法使gm3增大很多，但需要消耗一些功耗和面积。

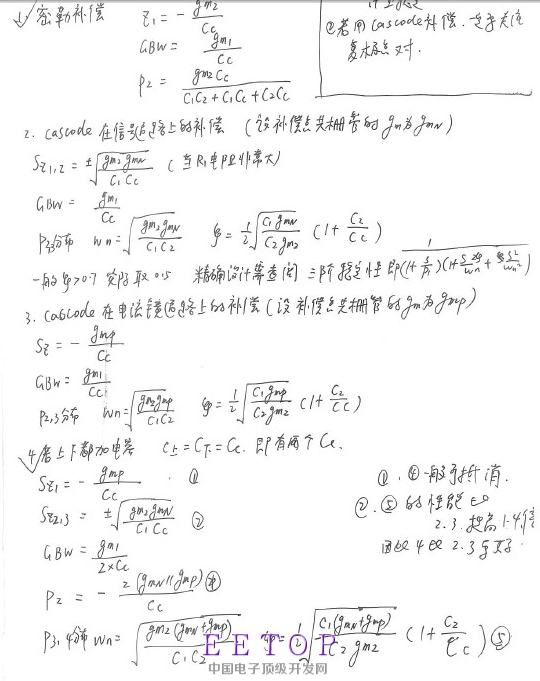

对于这些补偿，有网友总结的很好，推荐给大家

https://bbs.eetop.cn/thread-469721-2-1.html

2和3 cascade 补偿指的是《Issues in “Ahuja” Frequency CompensationTechnique》 中fig1和fig2. 4补偿是指class AB运放的补偿。

另外，有些情况下，casade补偿和miller 补偿可同时进行，进一步提升稳定性。
