IGBT是怎样散热的

之前的文章我们讲了IGBT为什么一定要散热

IGBT为什么一定要散热-CSDN博客

这篇文章我们讲一下IGBT是怎么散热的

其实主流的散热方法就两种，风冷和液冷

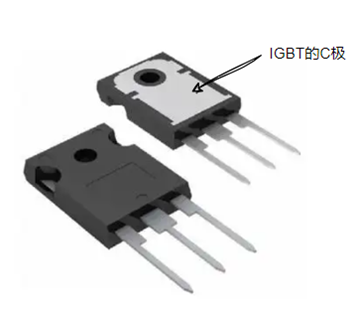

风冷就是把IGBT安装在散热片上，然后再用风吹散热片，只不过这里有一个地方要注意一下，对于单管来说不能直接把IGBT放在散热片上，因为背面的金属是IGBT的C极，散热片是接地的直接安装上去就会造成IGBT短路，所以要加一个既能绝缘又能导热的材料

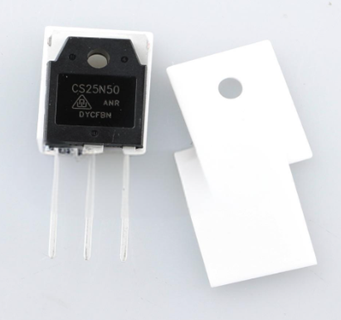

一种材料就是陶瓷片

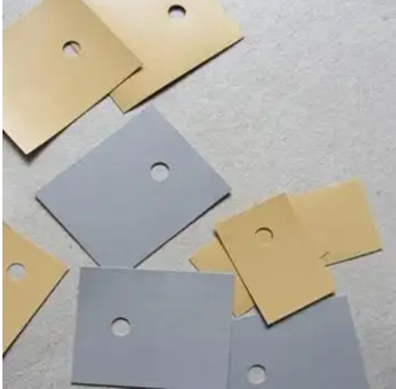

另外一种是导热胶垫，作用与陶瓷垫片相同，优点是厚度相对于陶瓷垫片来说很薄，缺点就是在机器组装的时候容易损坏，最后导致整机出现绝缘问题

以上材料仅限于单管，IGBT模块的话由于底部是绝缘的因此不需要这种绝缘材料

除此之外，由于材料和材料之间会有一些肉眼看不到的缝隙，为了提升导热效率，一般还会涂一些导热硅脂将两个材料中的缝隙填满

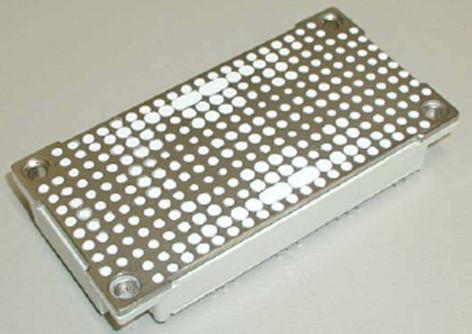

涂完导热硅脂的IGBT模块

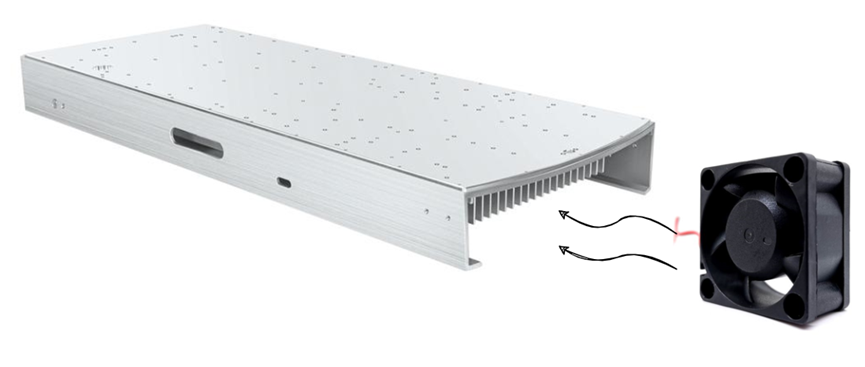

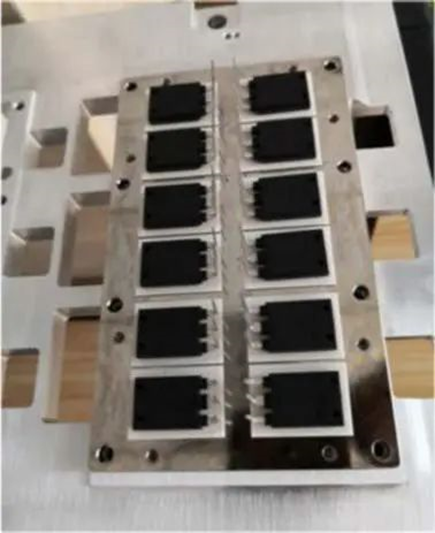

把IGBT固定在散热器上之后，风扇会吹散热器的翅片，这样就会把IGBT的热量带走

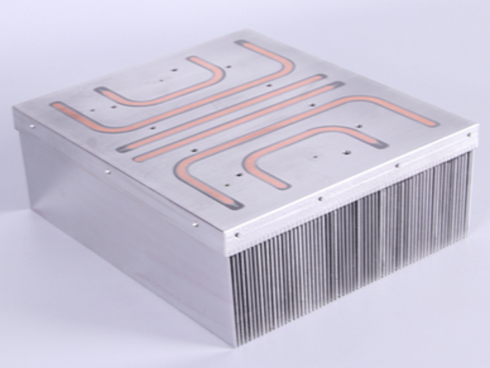

更好的方法是把热管嵌入进去，这样散热效果，相较于单纯的散热片会更好

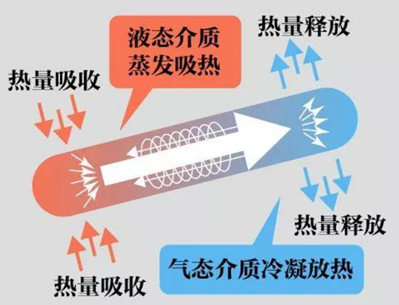

热管散热的原理就是IGBT产生热量后，热量从热管的一端被吸收，热管内的液态介质将热量传递到热管的另外一端，并变成气态，由于另外一端温度较低，所以介质又重新从气态变回液态流回高温端，就这样周而复始，热量就被带走了

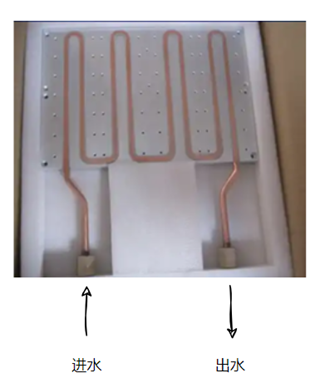

液冷，顾名思义就是在散热器中间加入水管，这样热量就能通过管中流动的冷却液把IGBT产生的热量带走；我们知道水的比热容最大，所以最好的冷却液是水，然而水管中流的其实并不是纯水，而是冷却液，是水和防冻液的混合物，防止液体在温度零下的环境被冻住

从散热效果来说液冷的散热效果要比风冷散热好，但是液冷散热由于要增加额外的水冷系统，成本上要比风冷高一些，所以在实际应用的时候风冷和液冷两种方案也要进行权衡

如果想要简单一些，成本低一些，可以选择风冷

如果想要IGBT的效率更高，液冷是比较好的选择，因为液冷的散热效率更高，同时会让IGBT的节温更低，而更低的节温会降低IGBT的损耗，这个我们在IGBT为什么一定要散热-CSDN博客里讲过，这样就会提高系统的效率

---

如果喜欢我的文章请点赞、收藏、关注

作者水平有限，如果文中有错误的地方请不吝指正

微信公众号：麦克斯的电子星球
