[一分钟学AltiumDesigner-3]绘制一张简单的原理图

目录

1.从库中调出器件

2.将所有器件重新排列并连线

3.添加电源网络和地

4.给元器件命名

5.检查原理图的正确性

---

这篇文章中我们分享一下使用AltiumDesigner（简称AD）绘制一张简单原理图的完整流程

原理图的功能是利用按钮来控制LED灯的通断，其中包含5V的电源输入端子、两个开关、两个LED灯和限流电阻

1.从库中调出器件

首先我们先从Miscellaneous Connectors.Intlib（这个库中包含了与所有连接器相关的器件）搜索栏中输入Header2，选择Header2，双击它，放置在原理图中，放置完成后按ESC取消后续的放置操作

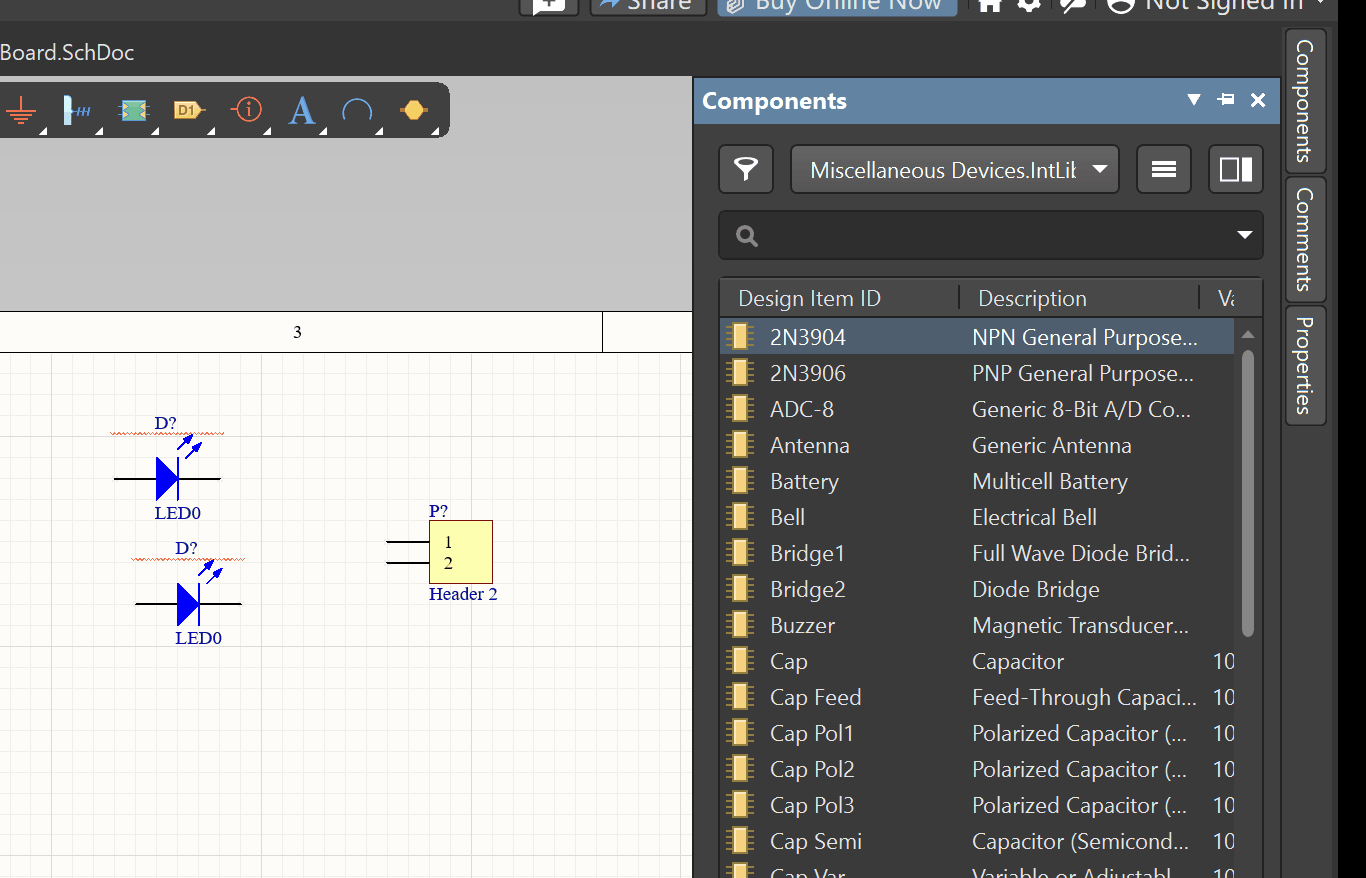

选择Miscellaneous Devices Intlib这个库，搜索栏锁入LED，选择LED0，双击它，并放置2个器件在原理图中，放置完成后按ESC取消后续的放置操作

同样是Miscellaneous Devices Intlib，搜索栏锁入res，选择Res1，双击它，并放置2个器件在原理图中，放置完成后按ESC取消后续的放置操作

同样是Miscellaneous Devices Intlib，搜索栏锁入sw，选择SW-PB，双击它，并放置2个器件在原理图中，放置完成后按ESC取消后续的放置操作

2.将所有器件重新排列并连线

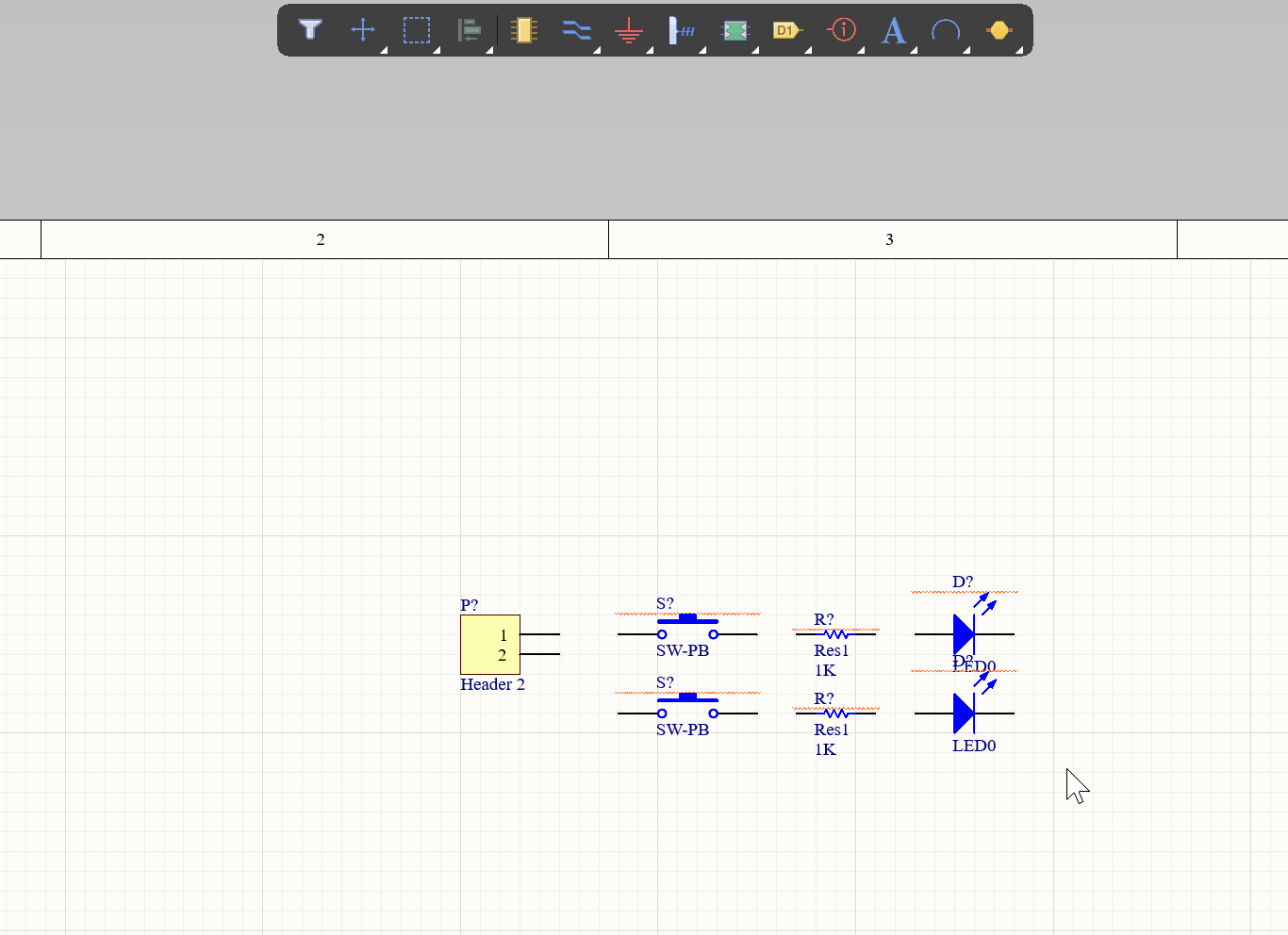

将插座左右镜像，操作方法是鼠标左键按住这个器件，当鼠标变成十字的时候，再按X键，器件即可完成左右镜像

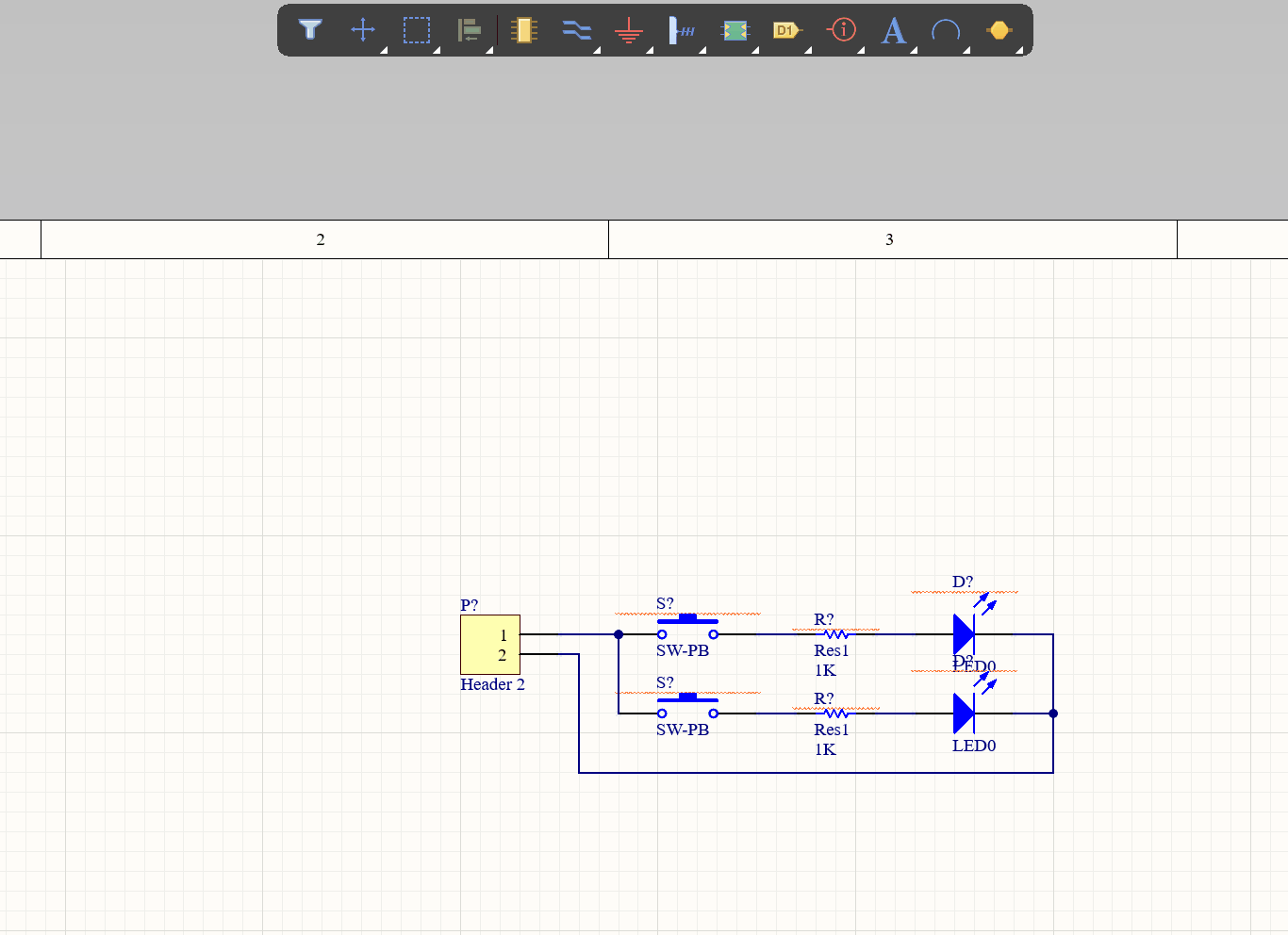

器件摆好后即可进行连线，连线的方法可以选择点击图标

也可以直接使用快捷键ctrl+W，每根连线绘制完成后要按ESC取消，然后再按ctrl+W绘制下一条连线

3.添加电源网络和地

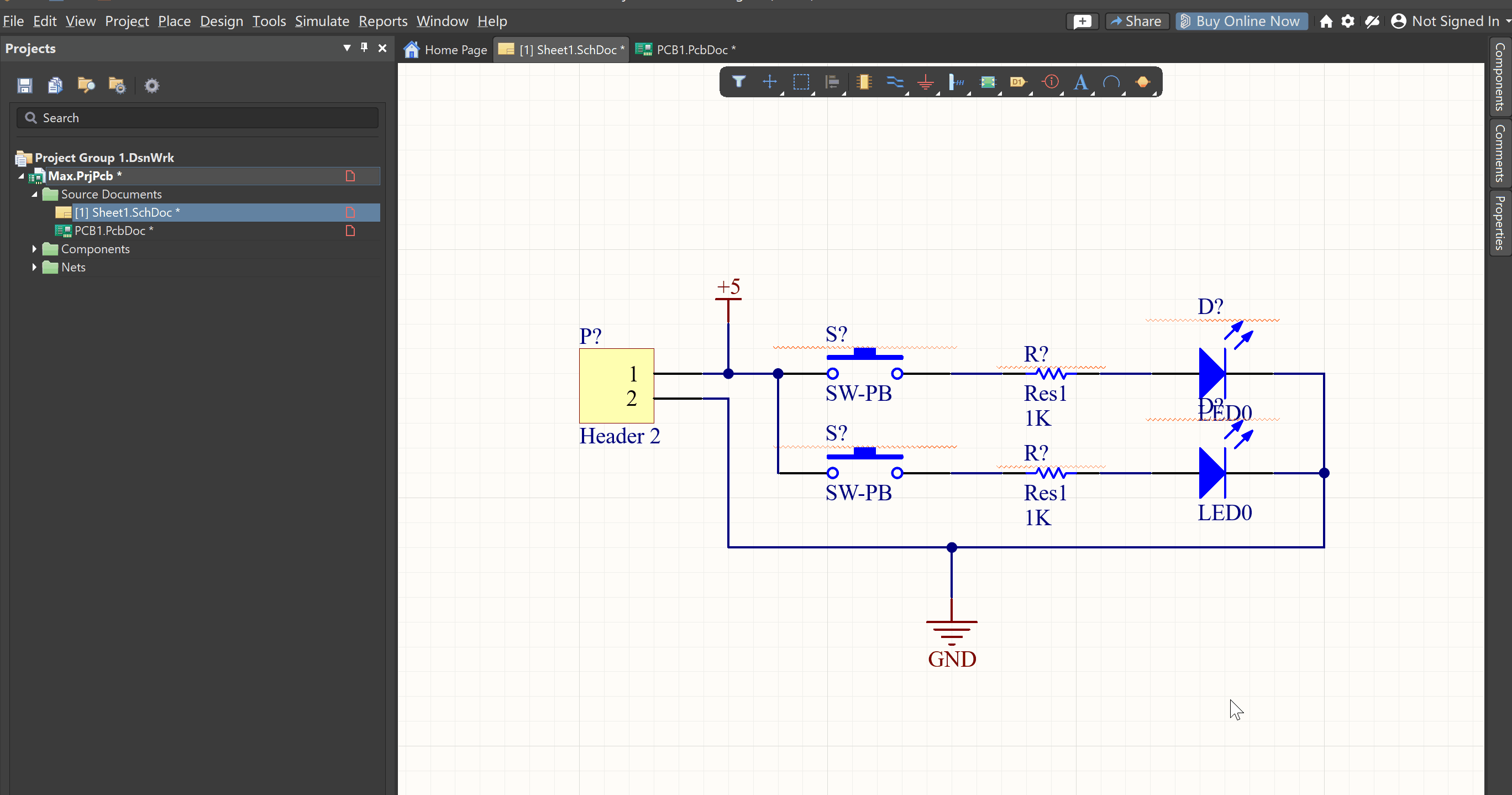

本电路采用的是两个LED共阴极的接法，因此LED的阴极应该接地，电源输入部分我们假设是5V，选择GND

鼠标右键点击

选择5V，将符号连接在对应的位置

4.给元器件命名

在菜单栏中选择Tools-Annotation-Annotate Schematic

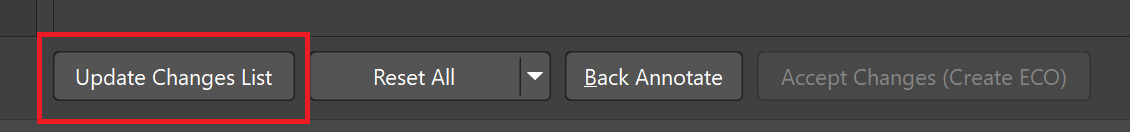

选择Update ChangesList，点击后会跳出一个提示栏，这个表示原理图中有几个元器件需要

更新名称

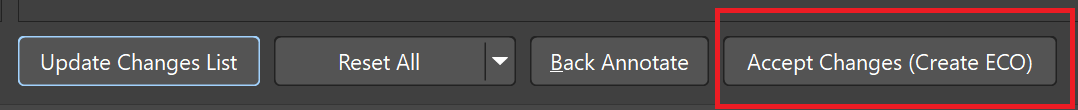

点击Accept Changes（Create ECO）

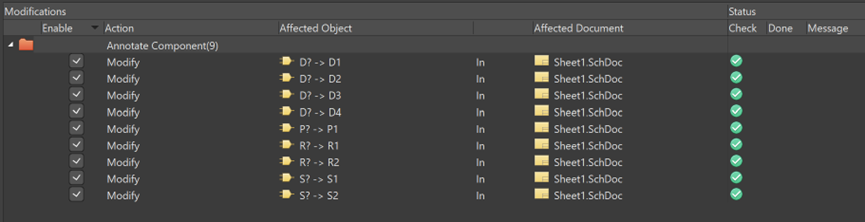

在新跳出的窗口选择Validate Changes，右侧会出现绿色的对号，再选择Execute Changes

然后点击Close，将窗口关闭；以上就完成了元器件的命名；执行完成后会发现元器件原来名字中的？变成了数字

这里有两个点需要说明一下

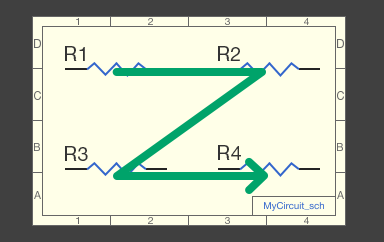

在Annotate Schematic菜单栏中，这个图片表示命名规则是先从左到右再从上到下

器件上面如果出现红色的波浪线，表示这个元器件有问题，有可能是连线没连上或者没有命名

5.检查原理图的正确性

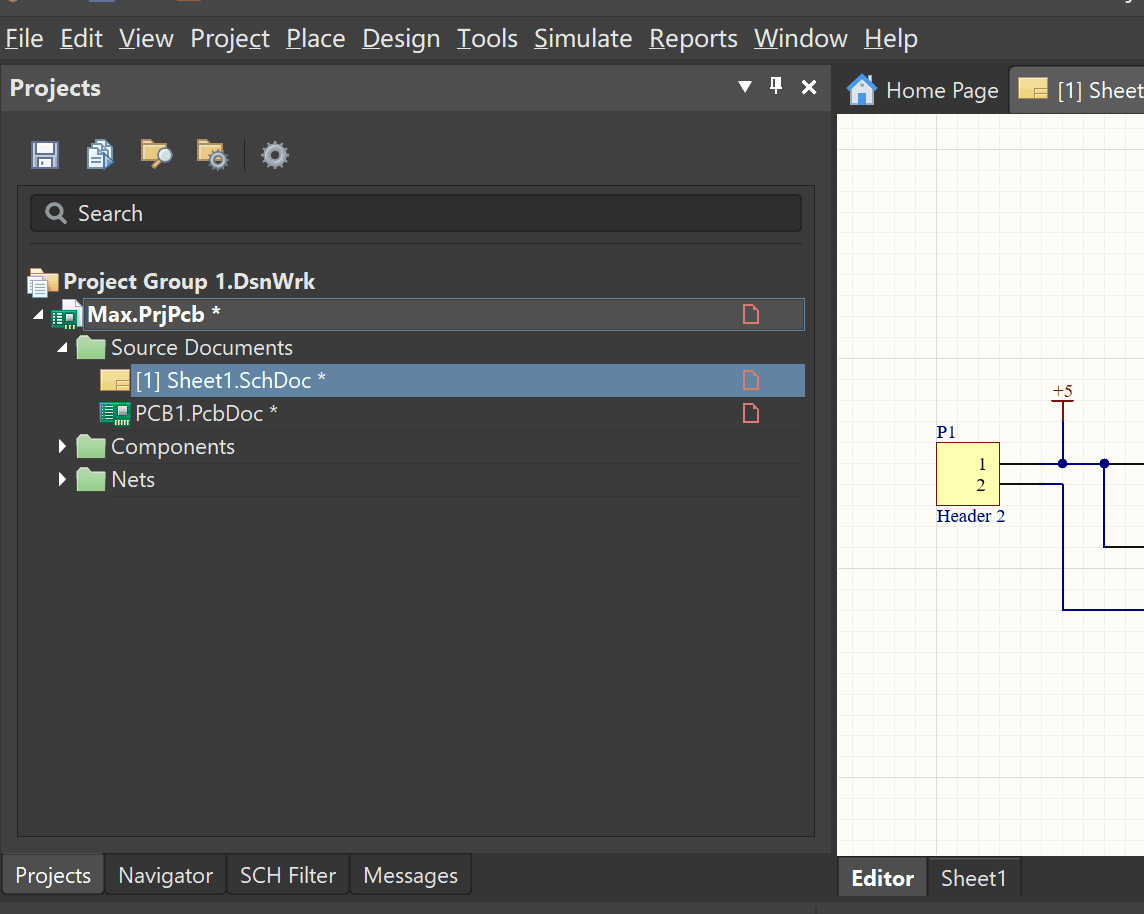

在菜单栏中点击Project-Validate PCB Project Max.PrjPcb

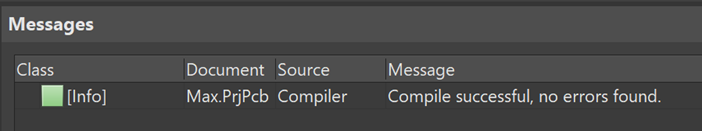

点击左下角的Massage即可显示检查后的相关信息

这里显示Compile Successful说明原理图检查成功，没有什么问题

以上就是一个简单原理图的完整绘制流程，之后的文章中我们还会分享更复杂原理图的绘制方法，敬请期待后续文章

---

如果喜欢我的文章请点赞、收藏、关注

作者水平有限，如果文中有错误的地方请不吝指正
