simulink子系统的端口显示位置分布调整与修改

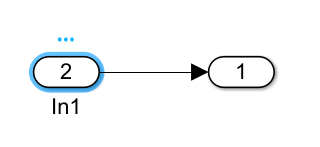

子系统中的出入端口通常有信号输入输出端口，如图：
在这里插入图片描述

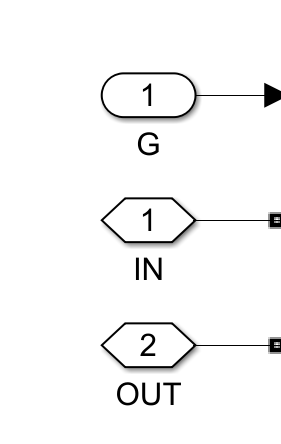

以及电气传输端口，如图：

第一种信号输入输出端口通常在子系统外部显示为：输入端口在模块的左侧位置，输出端口在模块的右侧位置。
第二种电气传输端口如果没有设置，一律在子系统模块的左侧分布，如图：
在这里插入图片描述

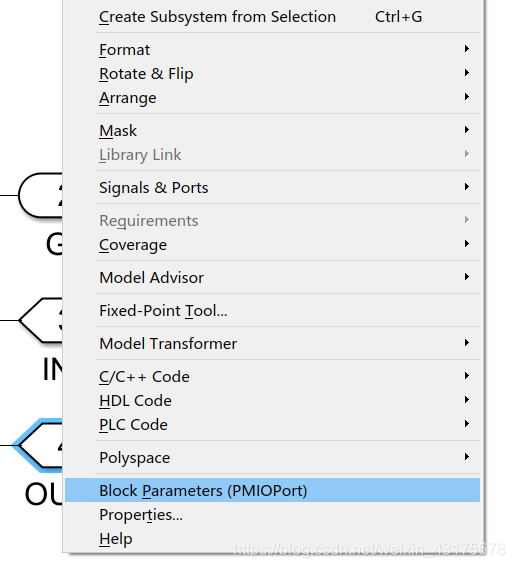

要想把电气端口分布设置在子系统模块的右侧，具体操作如下：双击进入子系统内-在需要修改位置的电气引出端口右击如图：

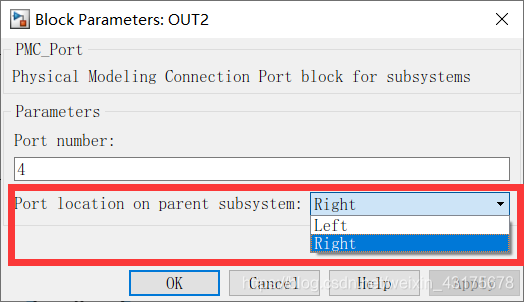

选择Block Parameters(PMIOPort)，可弹出如下窗口：

红框部分可修改此端口在子系统模块中的位置，可设置在子系统矩形模块的左侧和右侧两个选项，修改后如图：
在这里插入图片描述
IN和OUT的电气端口就变成了右侧
