NI9185与NI9234硬件在NI MAX中的设置

NI CDAQ-9185是一款四槽机箱，通过TCP协议（网线）与电脑相连。NI 9234是声振采集卡，4通道。用来测量来自集成电子压电（IEPE）和非IEPE传感器信号，例如振动传感器（加速度计），转速计和接近式探针。

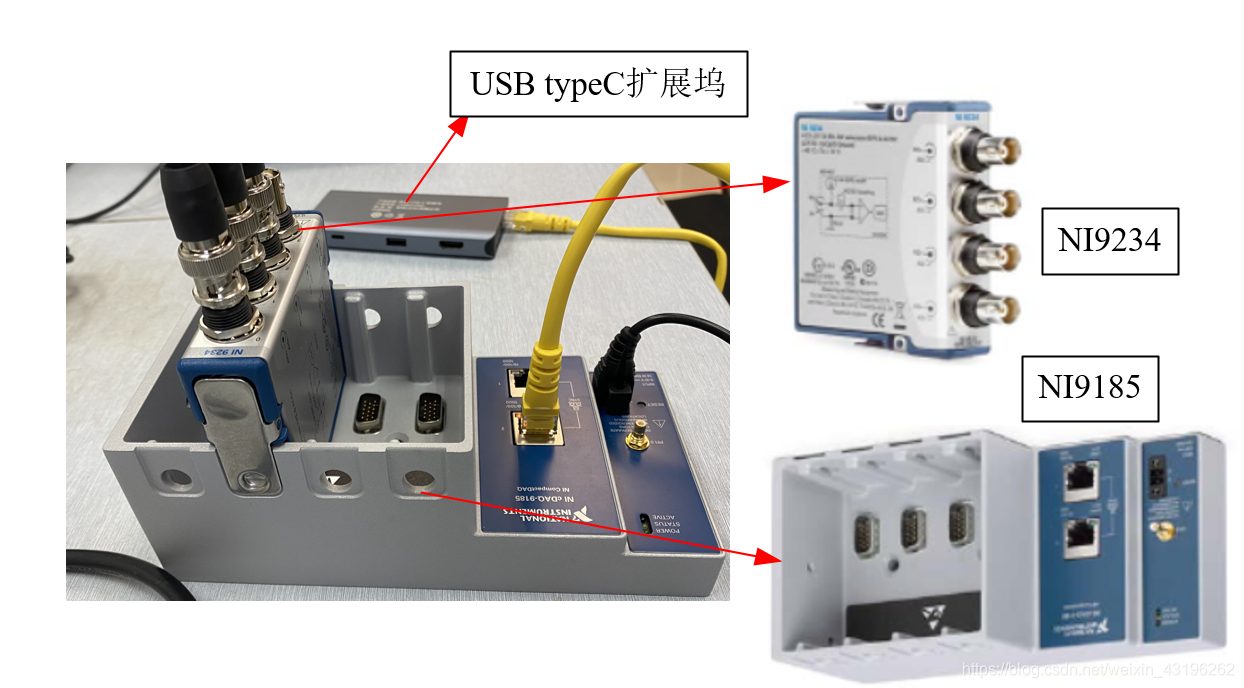

项目里用它们采集设备振动信号，连接如下

网线一端插NI9185机箱，一端插在电脑网口，如果电脑没有网口，可以买USB转TCP接头，或者USB Type C转TCP接头。

打开NI MAX。NI MAX是装设备驱动时自动安装的

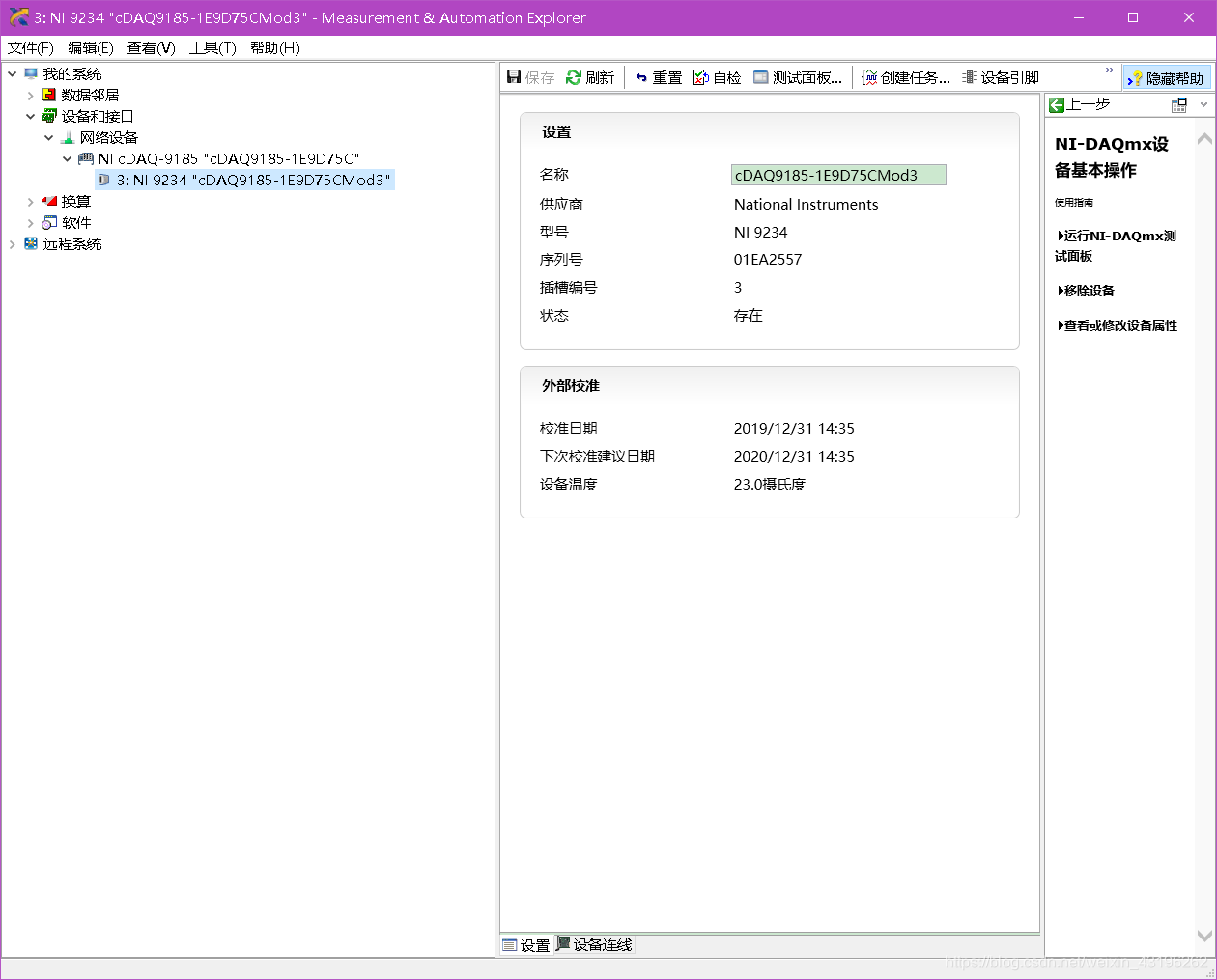

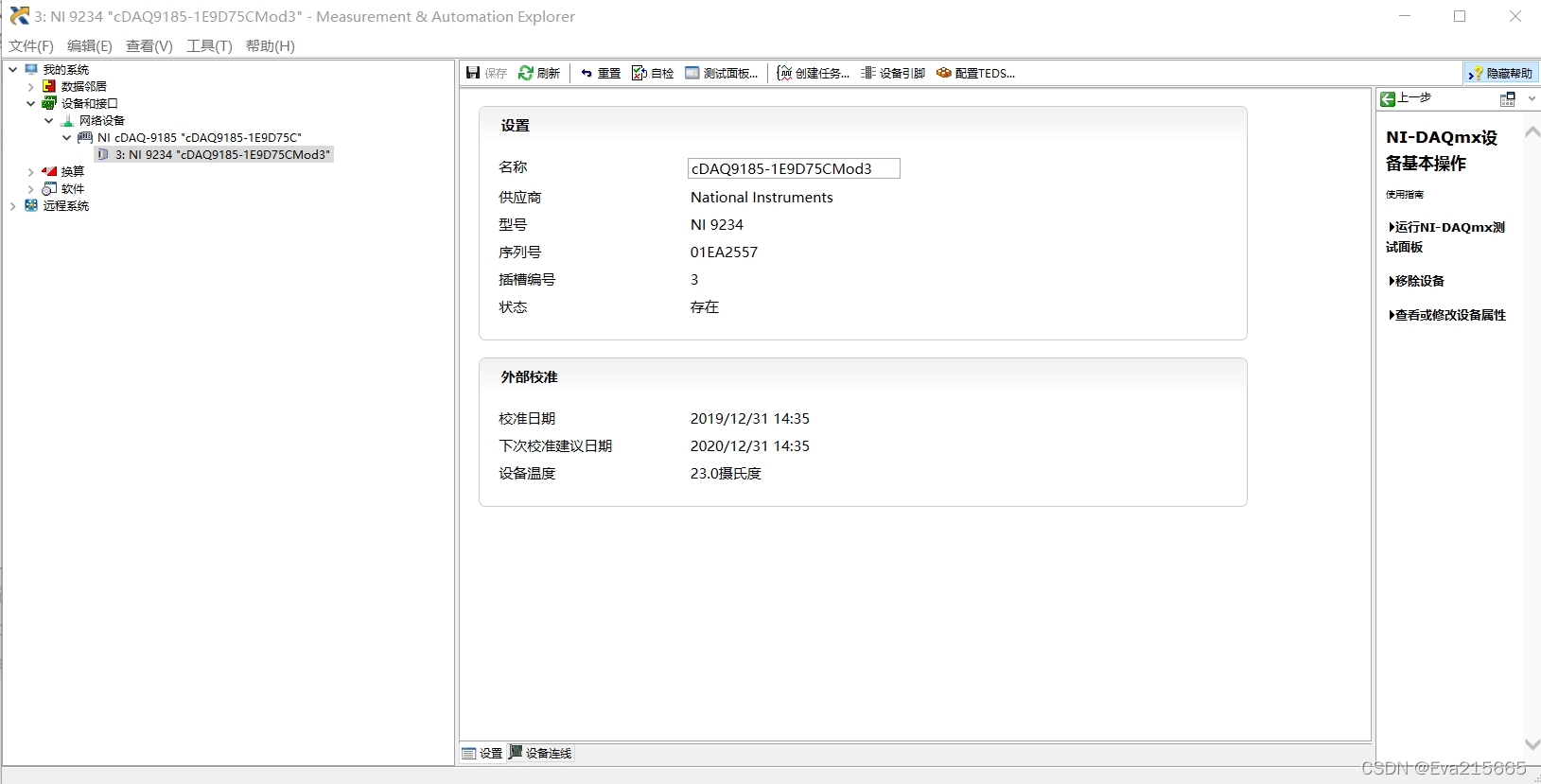

在【设备和接口】-> 【网络设备】处，查看到硬件设备，其中【NI9234】前面那个【3】是指NI9185机箱上的3号插槽，因为我把9234采集卡插到了3号插槽中

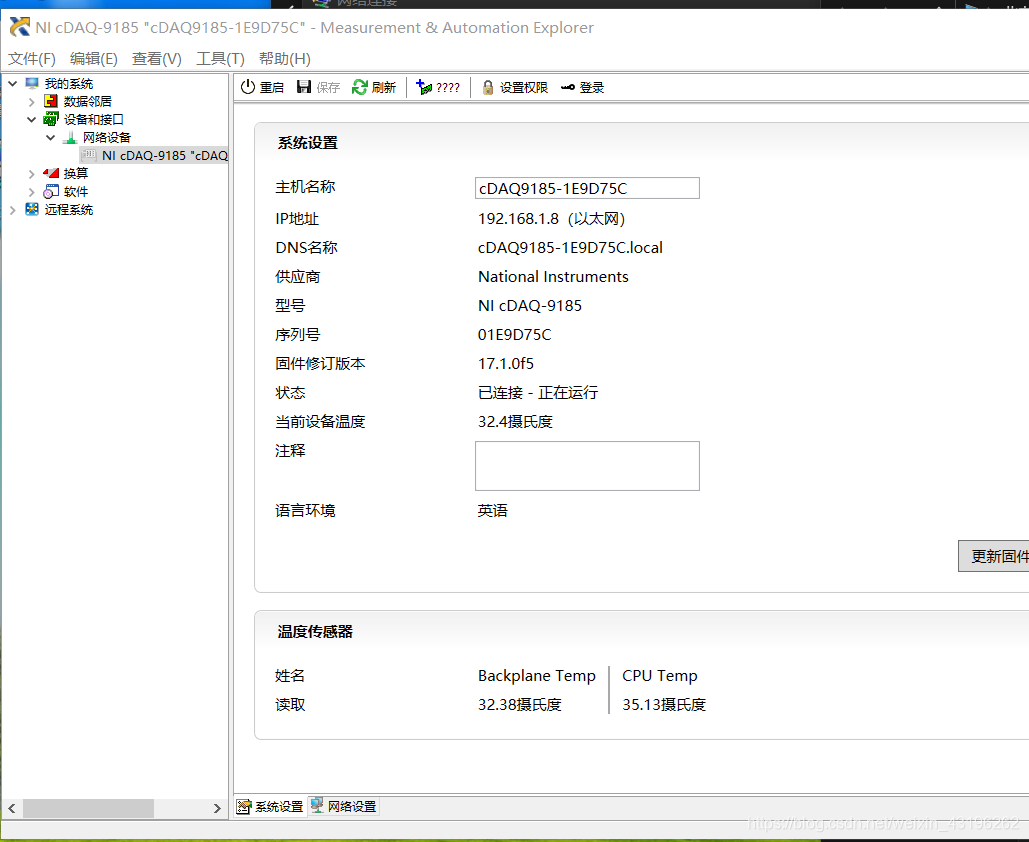

设备连接前，注意设置NI设备、电脑的IP地址，确保它们在同一网段，例如，可以看到NI9185的IP地址是【192.168.1.8】

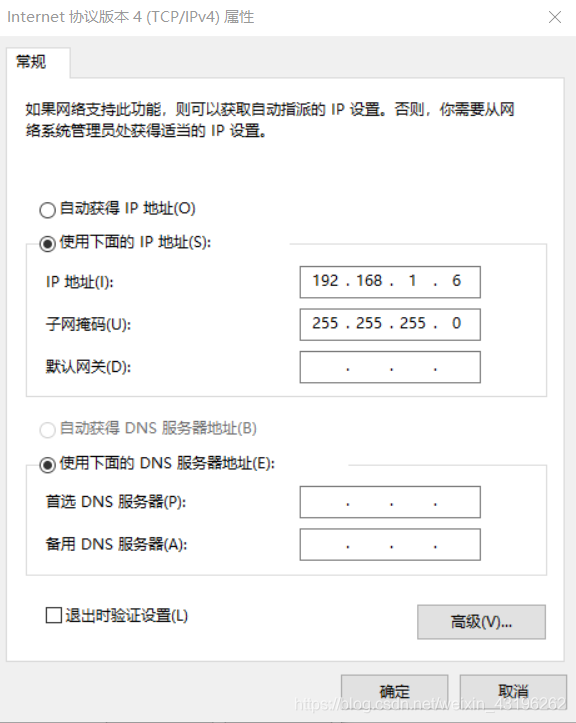

那么将电脑上对应网络适配器的IP设置在同一网段，即【192.168.1.6】
【192.168.1.x】属于IP地址的C类地址，前三个字节为网络号，最后一个字节为主机（设备）号，因此将前三个字段设置为一样，最后一个主机号一定要设置成不一样，同时注意避开一些专用ip，比如【192.168.1.1】

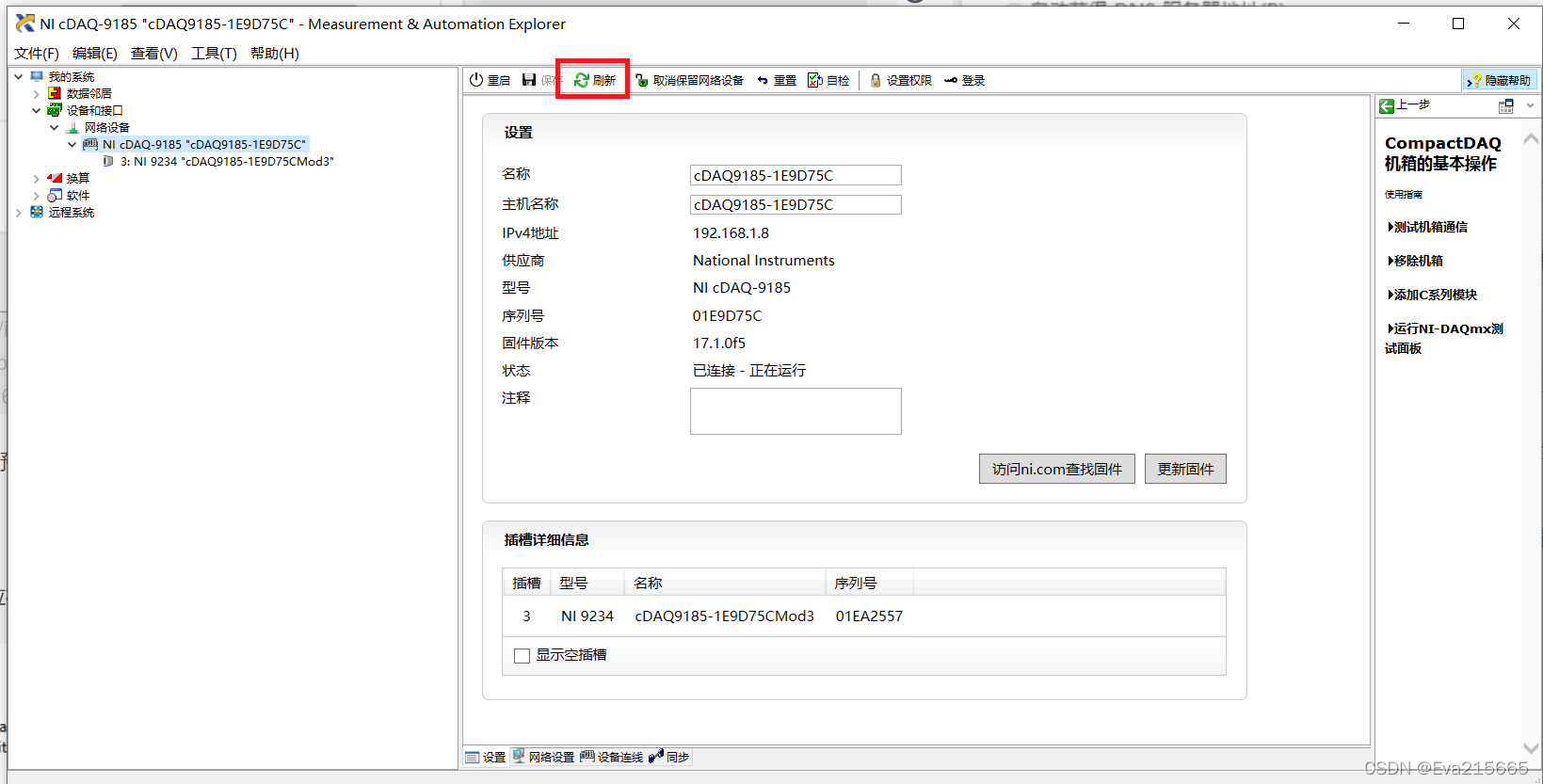

如果显示【该设备被其他主机预留】，可能是由于设备之前与其他电脑相连，解决办法是，右键设备，然后点击【保留网络设置】即可，也可以多点击“刷新”几次试试。

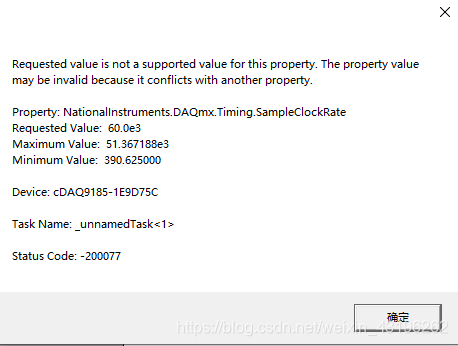

用C#开发了NI采集设备的上位机界面，调试采样频率时，报以下错误

可以看出，该设备最大采样频率50kHz，最小390Hz。但实际使用中发现，当采样频率低于1800Hz时，会出现以下问题：实际采样频率远低于设定频率，比如，当设定采样频率为100Hz时，设备采集100个点的所用时间远远小于1秒。这样会造成严重误差，因此，建议采样速率的设定范围为1800Hz~50000Hz
