CAN终端电阻的作用

抑制信号反射与终端电阻在 CAN 总线中的重要性

在高速通信中，信号边沿能量遇到阻抗不匹配时，会产生信号反射，这种现象在 CAN 总线通信中尤为显著。为了更好地理解这一概念，我们将通过具体实例进行详细解释。

1. 信号反射的原理

例子：想象一下在一个空旷的房间里，你大声喊叫，声音在墙壁上反射，形成回声。声波在均匀的空气中传播不会反射，但当遇到较高的声阻抗介质（墙壁）时，就会产生反射。同样地，在 CAN 总线中，当信号在电缆中传播遇到阻抗不匹配时（例如，连接器或线缆的变化），就会出现信号反射。

2. 信号反射对 CAN 总线的影响

例子：考虑一个典型的 CAN 总线网络，其中有多个 ECU 连接在同一总线上。在这条总线上，我们在两端都安装了 120 欧姆的终端电阻，以减少信号反射。然而，如果在某个连接处使用了不同阻抗的连接器（如 60 欧姆），信号在此处会发生反射，导致最终信号的失真。这种反射信号会与正常信号叠加，从而影响信号的完整性，可能导致接收端误判。

3. 终端电阻的功能

• 抗干扰能力提升

例子：假设某一时刻，CAN 网络处于“隐性”状态，所有的 CAN 节点的驱动都是关闭的。在这个状态下，平均总线电压是由终端电阻和每个 CAN 节点的接收电路的高内阻共同产生的。如果此时某个外部干扰信号（如电磁干扰）进入总线，可能会导致总线电压产生很大的波动，甚至使网络误入“显性”状态。通过在总线上安装终端电阻，这些外部干扰就会被有效地吸收，从而提高了网络的抗干扰能力。

• 确保状态快速切换

例子：在理想情况下，CAN 总线的差分电压波形应为方波。当总线状态由“显性”转换为“隐性”时，寄生电容需要放电。如果没有终端电阻，寄生电容通过高内阻放电，会导致信号的下降沿时间变得很长，形成斜坡状波形。例如，假设 CAN 总线的采样点设定在 30% 处，当信号缓慢下降时，可能会导致接收端错误地将低电平判定为高电平，进而造成数据错误。增加终端电阻后，寄生电容的放电时间缩短，确保总线信号从“显性”快速变为“隐性”，波形接近方波，降低误判的风险。

4. 总结

• 安装终端电阻的必要性：例如，在一个运行速率为 1 Mbps 的 CAN 总线网络中，未安装终端电阻会导致信号反射，最终造成通信错误，甚至系统无法正常工作。

• 测试设备的配置：在车辆整车上进行 CAN 测试时（如使用 CANoe），测试设备通常不需要接入终端电阻。但在台架上单独测试某个 ECU 控制器时，必须接入 120 欧姆的终端电阻，以确保信号质量。

• CAN 采样点设置：例如，若在某个应用中，采样点设置在 85% 处，则信号的完整性和可靠性较高，相对于设置在 30% 的情况，误判的概率显著降低。

通过这些实例，我们可以看到合理配置终端电阻在 CAN 总线通信中的重要性，能够有效抑制信号反射，提高信号传输的稳定性与可靠性。

我们再深入一些，详细探讨信号反射、终端电阻的作用及其在 CAN 总线中的应用，通过更具体的例子进行说明。

一、信号反射的原理与实例分析

1. 信号反射的基本原理

在高速信号传输中，当信号在电缆中传播时，如果遇到阻抗不匹配（例如，连接器、线缆的几何结构变化等），就会产生信号反射。信号反射可以理解为一种波动现象，类似于声波在遇到墙壁时的回声。

实例：

• 场景：假设有一个房间，墙壁是声波的高阻抗介质。如果在房间的中间大声喊叫，声音会朝着四面八方传播。当声音碰到墙壁时，一部分声波会被反射回来，这就是声波的反射。
• 对比：在电子学中，当电信号在导线中传播，遇到不同阻抗的接头（如连接器）时，会产生类似的反射现象。

2. 在 CAN 总线中的反射现象

在 CAN 总线网络中，多个 ECU（电子控制单元）通过同一条总线进行通信。如果总线两端没有适当的终端电阻，当信号遇到阻抗不匹配时，就会导致信号反射。

实例：

• 设置：假设一条 CAN 总线长度为 50 米，两端没有终端电阻。
• 结果：信号从一端发出，沿着总线传播。当信号到达总线末端时，由于没有终端电阻，信号会反射回来。这时，接收端可能接收到原信号和反射信号的叠加，从而导致信号失真，接收器无法正确解码信息。

二、终端电阻的作用及其应用

1. 抑制信号反射

终端电阻的主要功能是吸收信号，防止信号在总线末端反射。

实例：

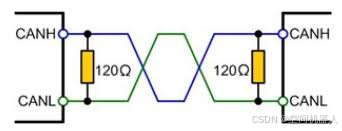

• 设置：在前面的 50 米的 CAN 总线上，如果我们在两端各安装一个 120 欧姆的终端电阻，信号到达终端时将会被终端电阻吸收，从而防止反射。
• 效果：信号经过终端电阻吸收后，减少了信号反射，确保接收端接收到的是干净、无失真的信号。这有助于提高 CAN 总线的信号完整性，避免误解码。

2. 提高抗干扰能力

当总线处于“隐性”状态时，所有 CAN 节点都关闭。如果没有终端电阻，外部干扰信号可能会导致总线电压产生波动，进而误判状态。

实例：

• 场景：某个汽车 ECU 在运行时，外部电磁干扰信号（例如，来自电动机的噪声）进入总线。如果总线上没有终端电阻，由于高内阻，任何小的干扰电流都可能使总线电压波动，导致误判为“显性”状态。
• 解决方案：通过在总线末端增加终端电阻，外部干扰信号所引起的电压波动被有效吸收，从而提高了总线的抗干扰能力，确保网络能够稳定运行。

3. 加速状态切换

在 CAN 总线中，从“显性”状态切换到“隐性”状态时，寄生电容需要放电。如果没有终端电阻，放电过程会很慢，导致信号形状不理想。

实例：

• 场景：在 CAN 总线的显性状态下，寄生电容被充电，转换到隐性状态时没有终端电阻，放电时间可能较长。假设信号的变化从高电平转为低电平，这个过程可能需要数微秒。
• 结果：由于放电时间长，下降沿的斜率不够陡，信号在某个采样点可能仍然被认为是高电平，这会导致数据的误解码。
• 改进：安装终端电阻后，寄生电容通过终端电阻快速放电，确保信号快速从显性状态切换到隐性状态，波形更接近理想的方波，降低误判概率。

三、总结与最佳实践

1. 终端电阻的必要性：

   • 在所有 CAN 总线应用中，终端电阻是必不可少的配置，尤其是在网络速度较快时（如 1 Mbps 或更高）。

2. 测试设备的配置：

   • 在整车上进行 CAN 测试时（如使用 CANoe 或其他测试设备），通常不需要额外的终端电阻；而在实验室或台架上单独测试 ECU 时，必须接入 120 欧姆的终端电阻以确保信号质量。

3. 信号采样点的设置：

   • 在嵌入式软件开发中，建议将 CAN 采样点设置在 75% 至 85% 之间，以提高数据采样的准确性，减少误判的可能性。

通过上述详细分析，我们可以看到终端电阻在 CAN 总线中的重要性，不仅可以抑制信号反射，提升抗干扰能力，还能加速状态切换，确保通信的可靠性和稳定性。
