图解天线辐射方向图分析

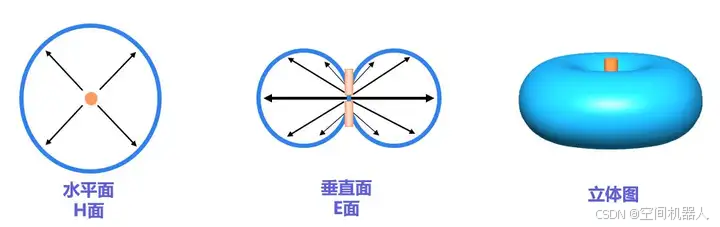

图展示了天线的辐射方向图，包括水平面 (H 面)、垂直面 (E 面) 和立体图。我们逐一解释这些图的含义，尤其是你提到的垂直面 (E 面) 图。

1. 水平面 (H 面)：

• 解释：图中圆形显示的是天线在水平方向上的辐射分布，即从天线顶部俯视下来的辐射情况。中心的橙色点是天线，箭头显示的是电磁波在水平方向上的传播。
• 理解：通常这种辐射图说明天线在水平方向上发射均匀（各个方向都差不多），这在全向天线中常见，比如车载天线或家用 Wi-Fi 路由器。

2. 垂直面 (E 面)：

• 解释：这张图展示的是天线在垂直方向上的辐射情况，即从天线的侧面看。图中的两个半圆分别代表了电磁波在上下方向的辐射，中心的橙色条状物表示天线本身。
• 为什么是两个半圆？：
