本文介绍了天线的辐射方向图，包括其在二维空间的表示方法，如极坐标图和X-Y图。辐射方向图显示了天线在不同角度的辐射强度，视轴是最大增益的方向。对于定向天线，视轴特别重要。极坐标图和X-Y图提供了增益随角度变化的详细信息，帮助理解天线的性能特征。然而，对于复杂的非对称辐射图，二维表示可能不足以完全捕捉其特性。
1.辐射方向图表示在任何方向的辐射强度
辐射方向图的形状决定了天线的应用
天线在三维空间中传输能量 ，使用简化的方法，在二维空间中（2D plot）
2.视轴
对于定向天线，我们将最大增益轴称为视轴。视轴是天线的对称轴，将视轴处用零度标记角方向

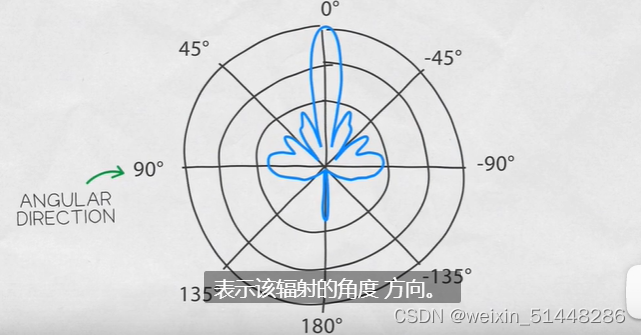

3.极坐标图
反应了增益如何随角度变化 ，外围的数字表示该辐射的角度的方向，内圈表示天线增益的轴，绘图上点与内圆相交的位置来读取增益值。

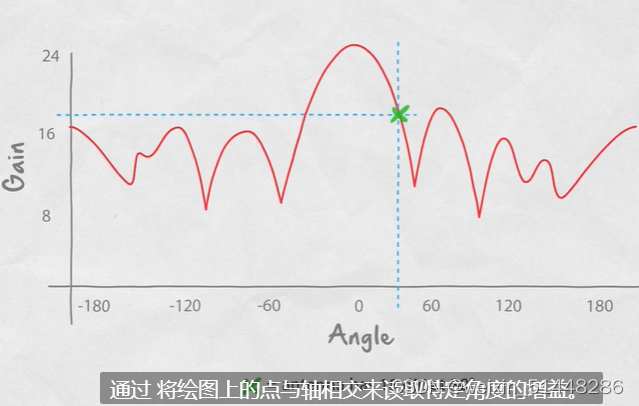

3.X-Y图
X表示角度，Y表示增益。通过图上的点与轴相交来读取特定角度的增益。
4.复杂辐射图和非对称辐射图时，二维的局限性很大
